葉輪逆向設計
發布時間：2024-03-16
瀏覽數：1578
- A +
- A
- A -
離心風機是依靠輸入的機械能，利用高速旋轉的葉輪將氣體加速，離心式風機由機殼、主軸、葉輪、軸承傳動機構及電機等組成。風機的轉速，既可以取消節流損失，又可以保證風機始終運行在高效區，因此可以大幅度節約電能。體現了當前工業生產的新趨勢。

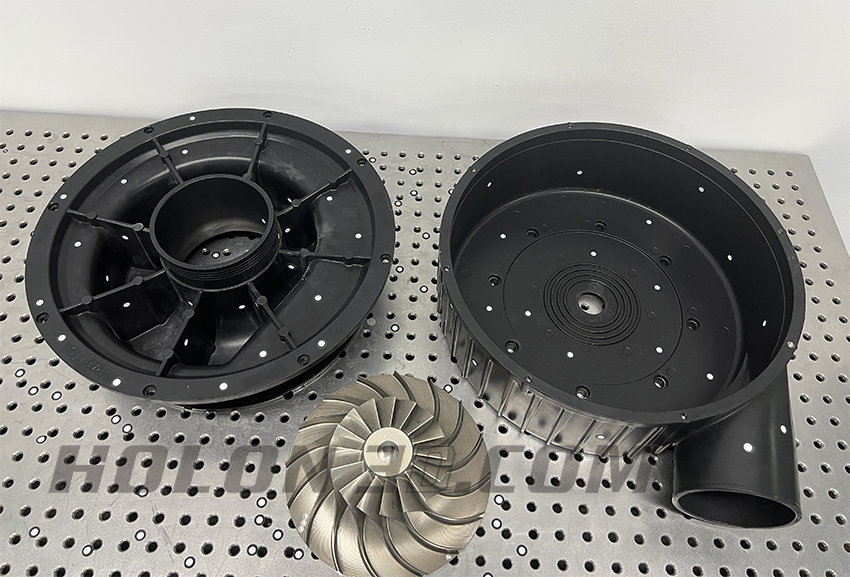

產品實物圖
面臨問題
客戶希望獲取機殼和葉輪的三維數據，建立全面的三維數模，用于產品的構造設計、改型設計以及后續品質檢測。
1.機殼表面呈現深黑色且不平整，曲面、細節處較多，不易掃描，采用傳統的檢測方式，很多尺寸及形位特征無法有效的測量，容易產生二次誤差。
2.客戶要掃描三維數據做逆向建模，要求掃描速度要快、數據要全、精度要高，具有很大的挑戰性。

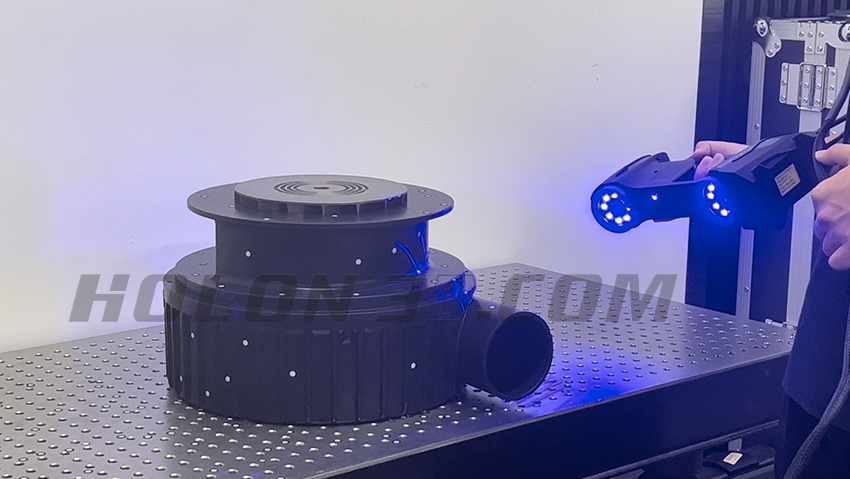

掃描現場圖
解決方案
針對客戶所面臨的問題，華朗三維技術工程師采用手持式三維掃描儀Model 37快速精確的獲取了機殼和葉輪三維數據，且不用噴涂顯像劑掃描方便快捷，掃描速度快數據全面。成功解決了客戶所面臨的問題。

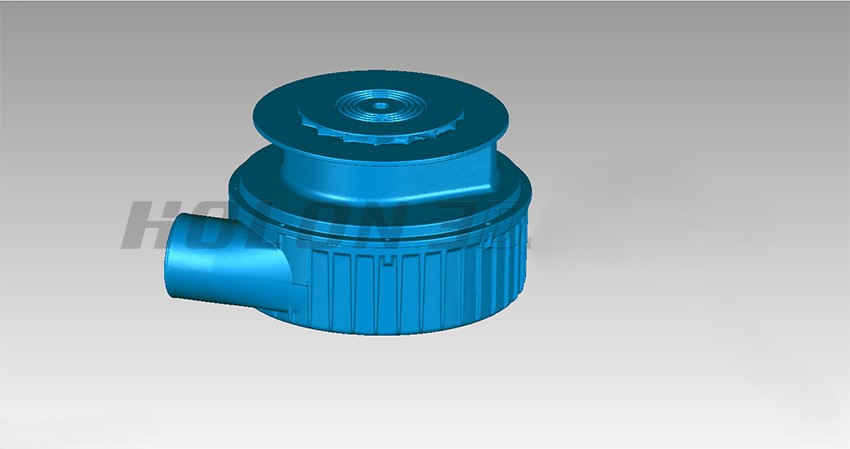

產品STL數據圖1-1

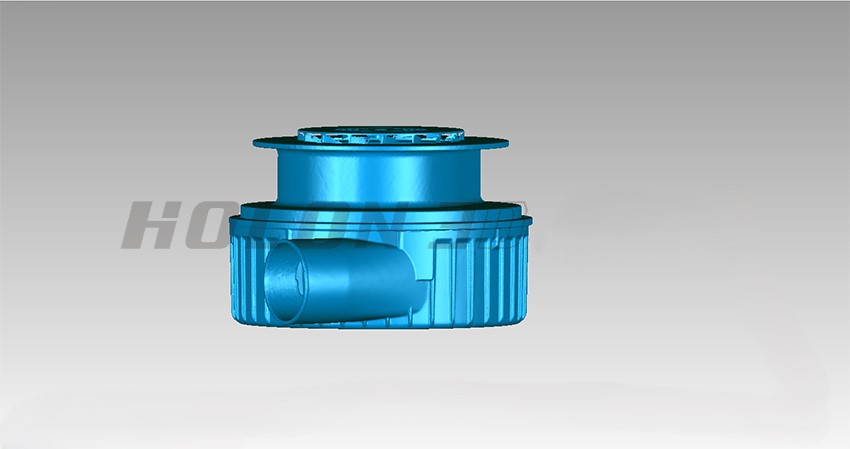

產品STL數據圖1-2
