空調鈑金件成形工序多且形狀較復雜的沖壓件,表面平翹曲、起皺等特征,針對企業生產的空調鈑金件可能出現的問題或缺陷,華朗三維掃描儀為該企業優化沖壓工藝方案及模具設計參數等提供檢測方案。

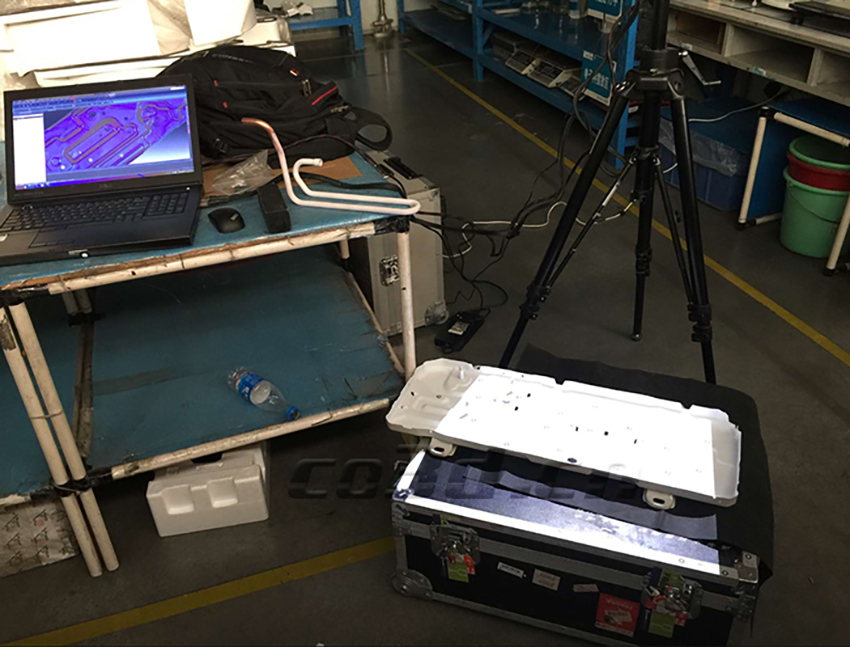

空調鈑金件現場圖
面臨問題
1.空調鈑金件形狀復雜、表面平翹曲、起皺，傳統測量工具無法對空調鈑金件進行有效測量。
解決方案
國內某空調生產集團，為解決生產空調鈑金件出現的缺陷，決定使用華朗三維掃描儀對空調鈑金件進行掃描，與原始數模圖進行對比檢測，為企業優化沖壓工藝提供解決方案。
掃描設備：華朗三維掃描儀HL-3DS+
產品特點：
● 掃描速度極快：≤3-5秒內可得到幾百萬數據點，效率極高(也可以根據客戶需求定做系統)
● 精度高：單幅掃描精度可達0.01mm，兼容攝影測量系統，配合攝影使掃描速度更快、精度更高，±0.0125mm/m
● 專利設計：消除常見三維掃描儀多角度掃描拼接不上的問題 累積掃描精度極高，掃描數據無臺階、變形、條紋等 多模式掃描，易調節，適用多種工件要求。

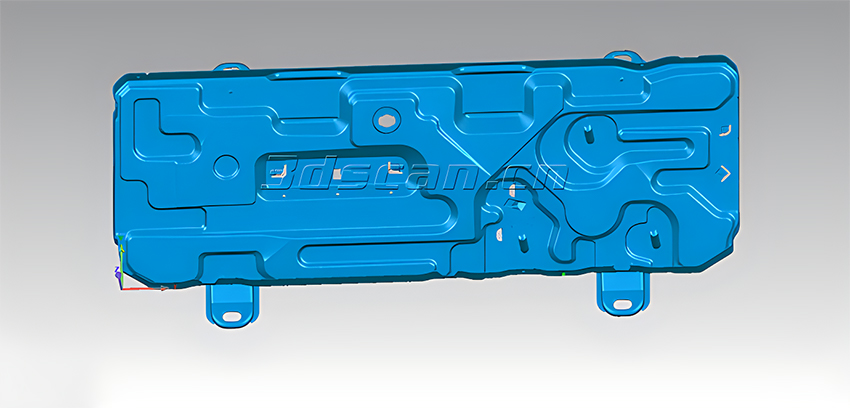

空調鈑金件STL數據圖

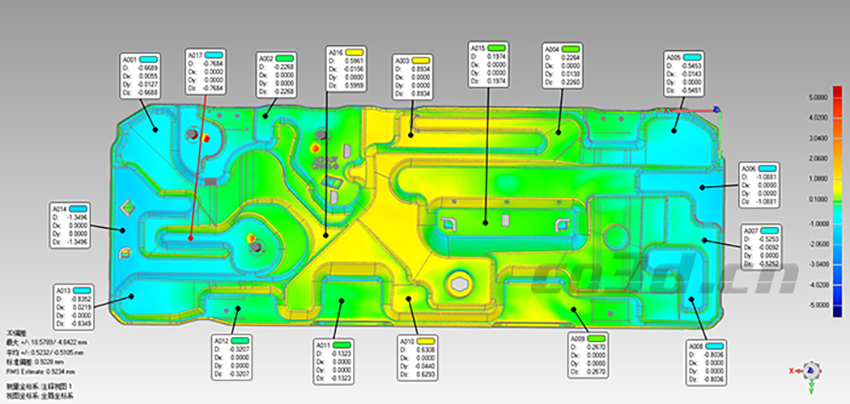

空調鈑金件對比分析圖
