葉輪的三維檢測
發布時間：2025-05-13
瀏覽數：740
- A +
- A
- A -
某企業計劃批量生產葉輪，需對樣品進行數據對比驗證，確保符合設計標準后方可投入大規模生產。

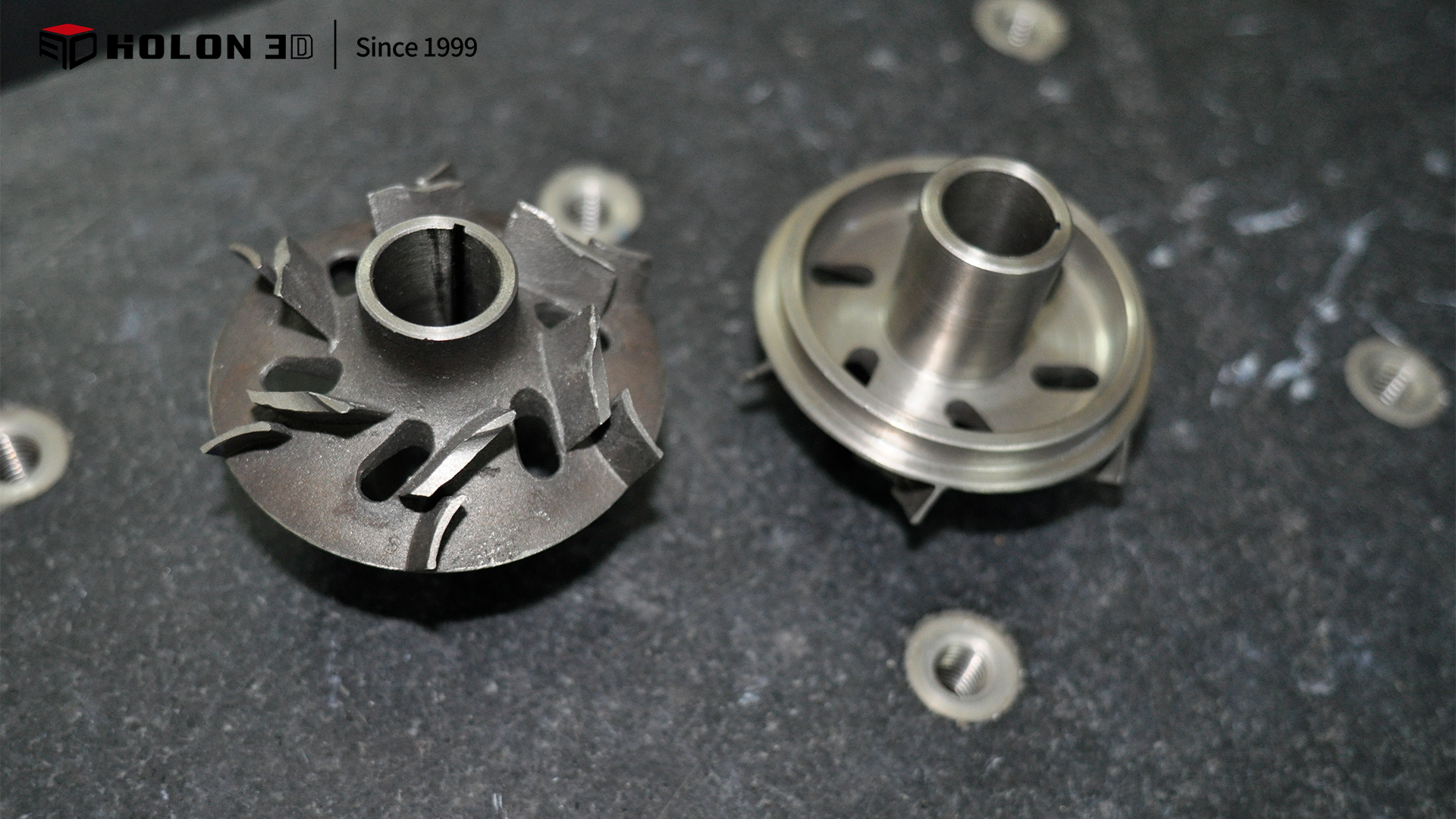

實物圖
面臨問題
葉輪結構復雜，存在深孔和反光表面，傳統檢測工具難以精準測量?jī)?nèi)部細節，人工檢測耗時且無法直觀呈現細微偏差，存在誤判風險。

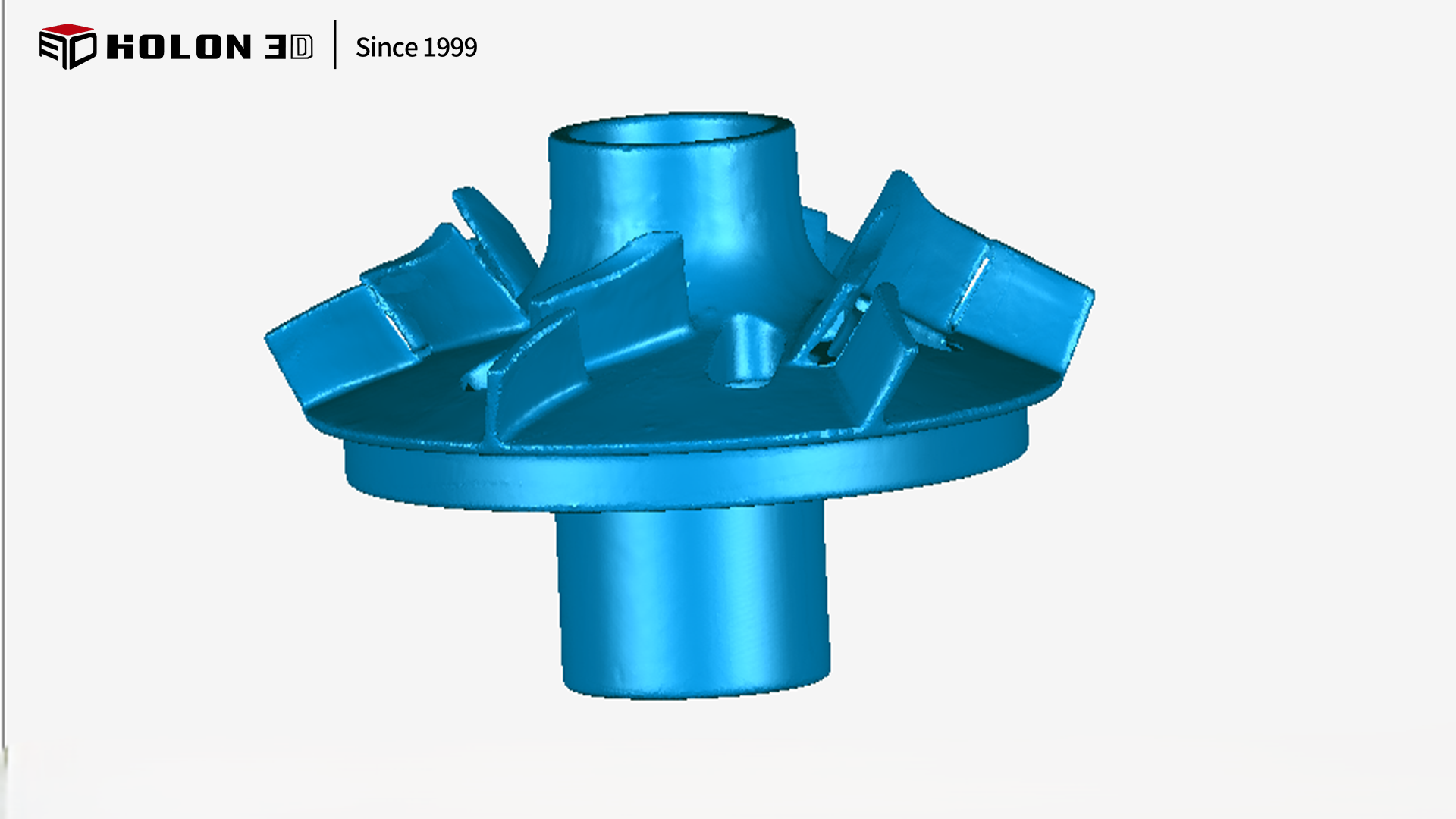

STL數據圖
解決方案
采用Smart 49三維掃描儀，5分鐘完成全尺寸數據采集：
·高精度穿透深孔結構，消除反光面干擾；
·生成3D模型與原始設計圖對比，隨意標注偏差區域；
·彩色圖譜直觀顯示超標位置（紅藍色預警/綠色合格），生成檢測報告。

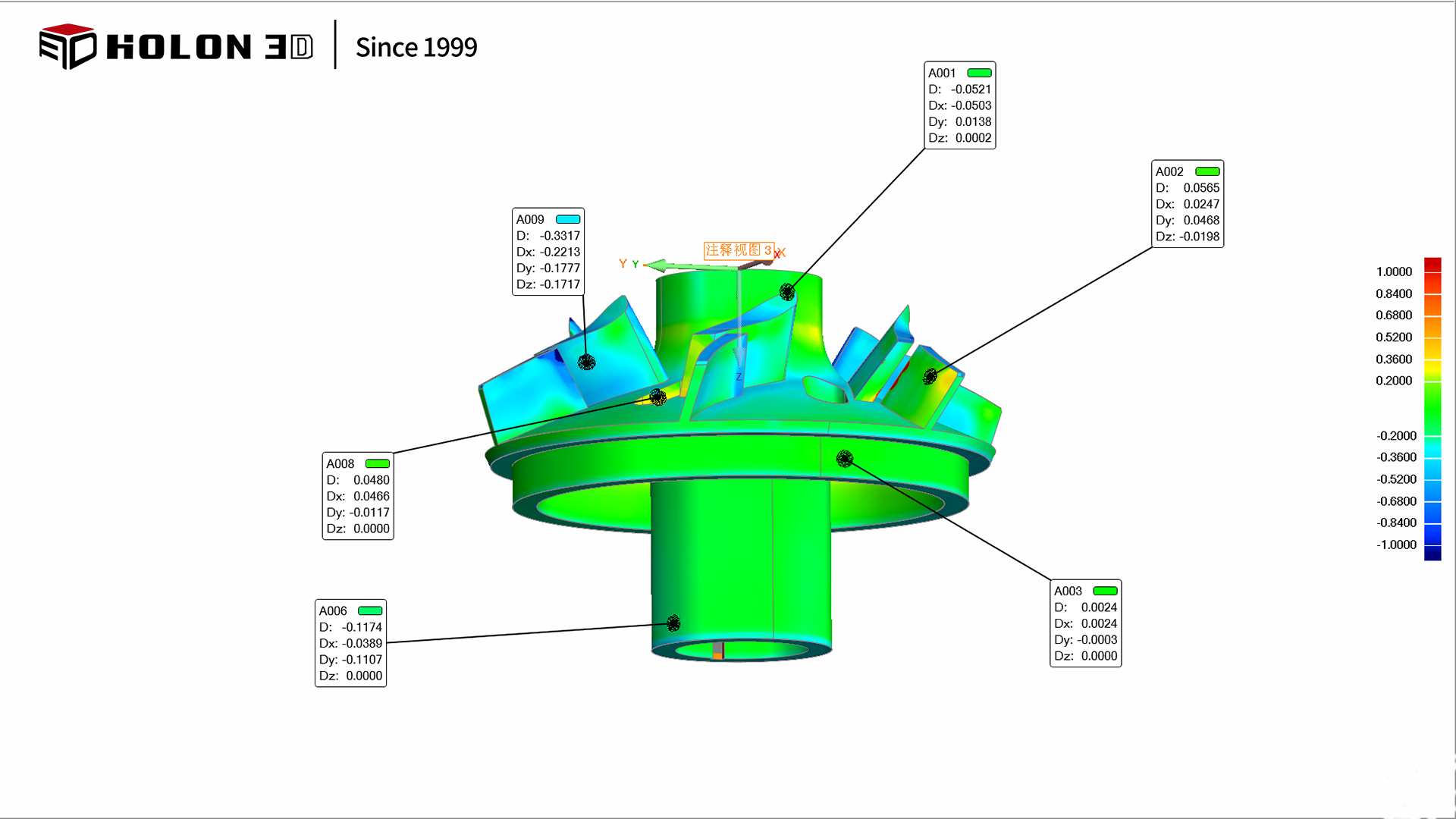

對比數據

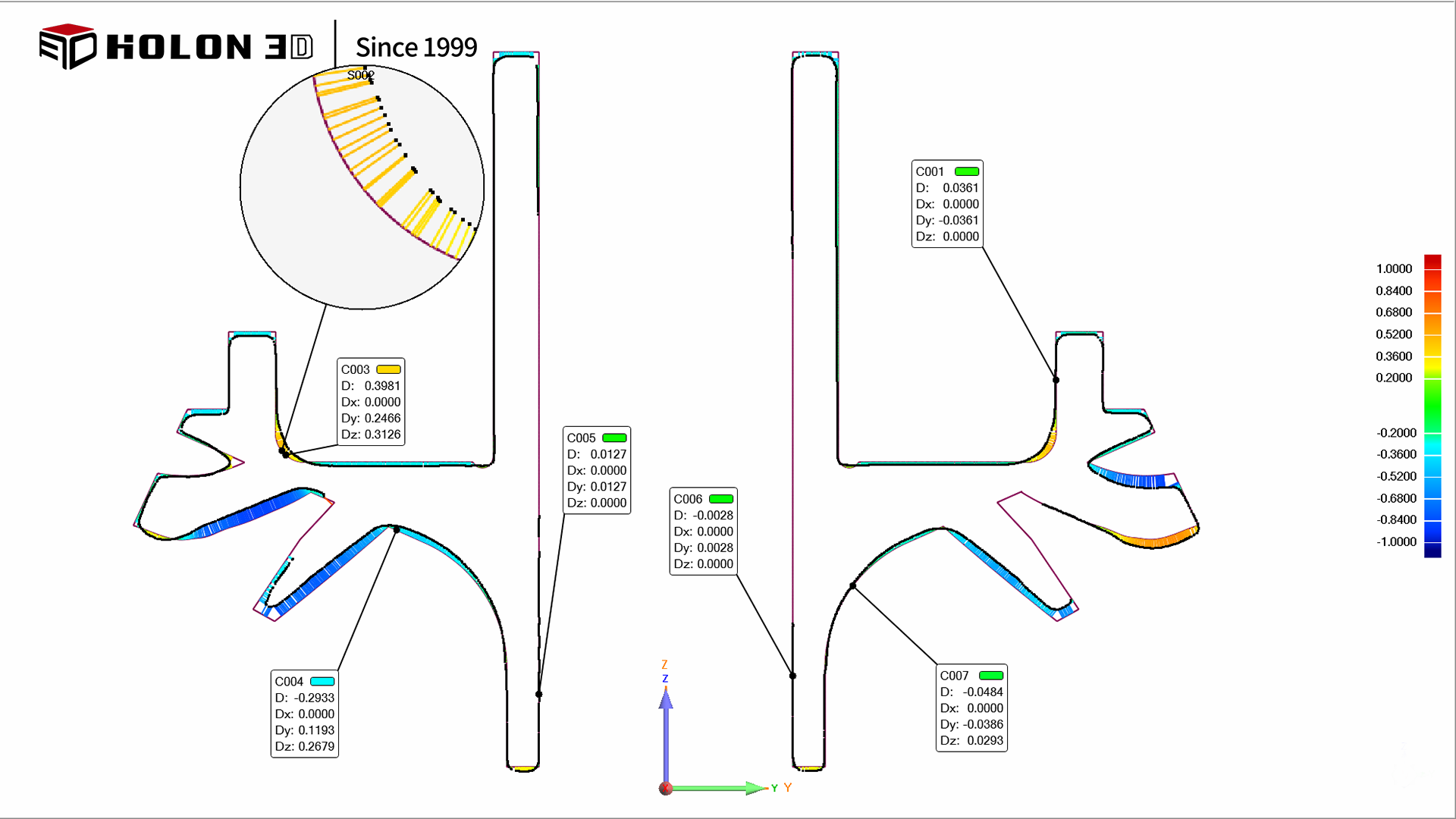

斷面數據
