國內某大型水利發電企業為測量水輪機蝸殼內壁鑄件，特邀我司技術人員對該企業水輪機蝸殼內壁進行三維掃描檢測分析，從而對水輪機蝸殼內壁鑄件進行產品改進。
1.水輪機內壁是由大型鑄件焊接而成，直徑10m多，高約4m，傳統測量工具無法進行完整掃描與拼接。
2.水輪機內壁掃描過程中，由于被測物體較大，累計誤差會過大，如何消除誤差造成的影響，是最大的問題。
針對該企業水輪機內壁掃描面積大，為消除掃描累積誤差與完整拼接的問題，華朗三維技術工程師提出解決方案中使用：三維掃描儀α7000快速獲取水輪機內壁高精度的三維數據+逆向設計軟件將水輪機內壁點云數據轉換為三角網格面數據。

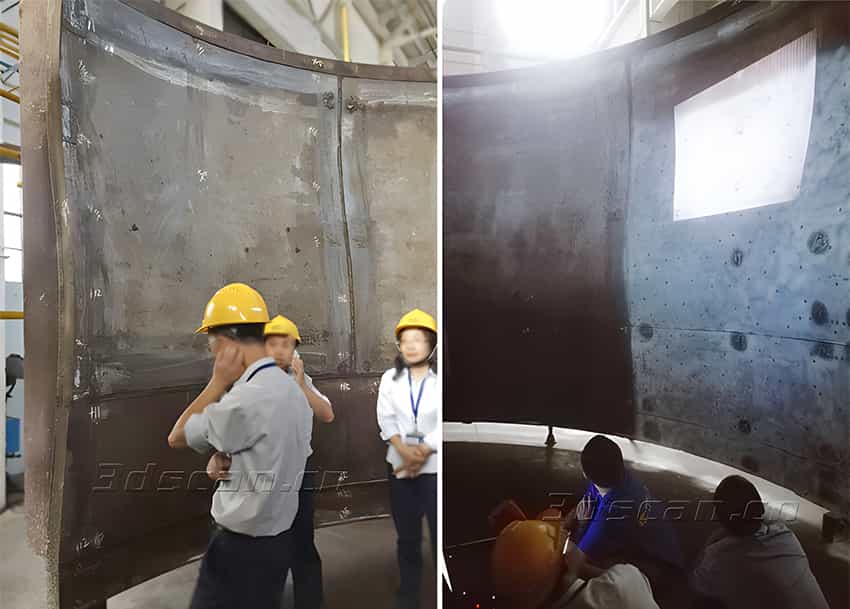

直徑10m多，高約4m水輪機蝸殼內壁三維掃描現場

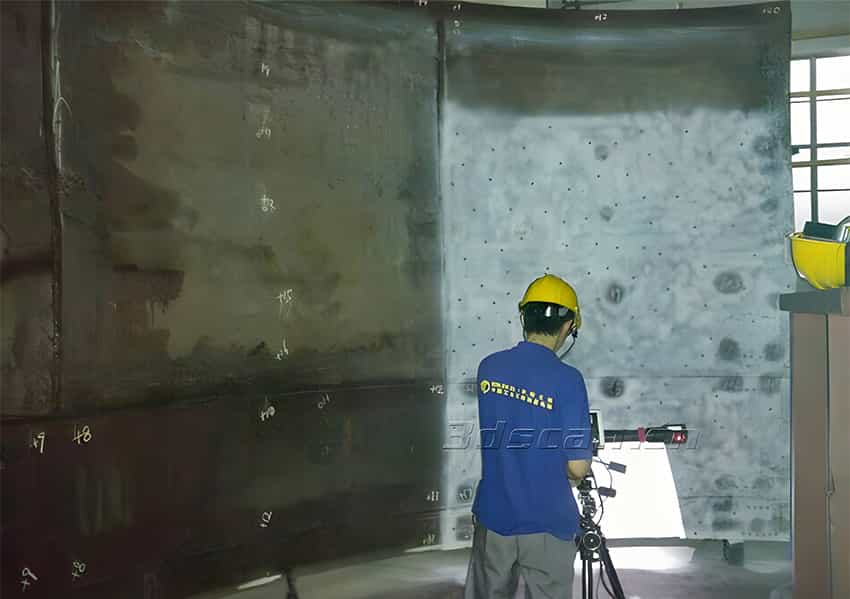

直徑10m多，高約4m 工作人員對水輪機蝸殼內壁進行掃描

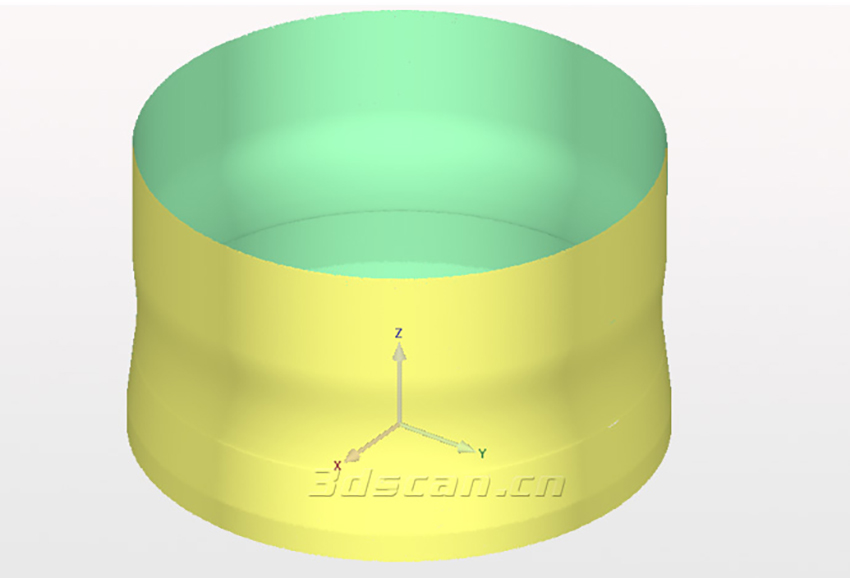

直徑10m多，高約4m 水輪機蝸殼內壁掃描點云圖

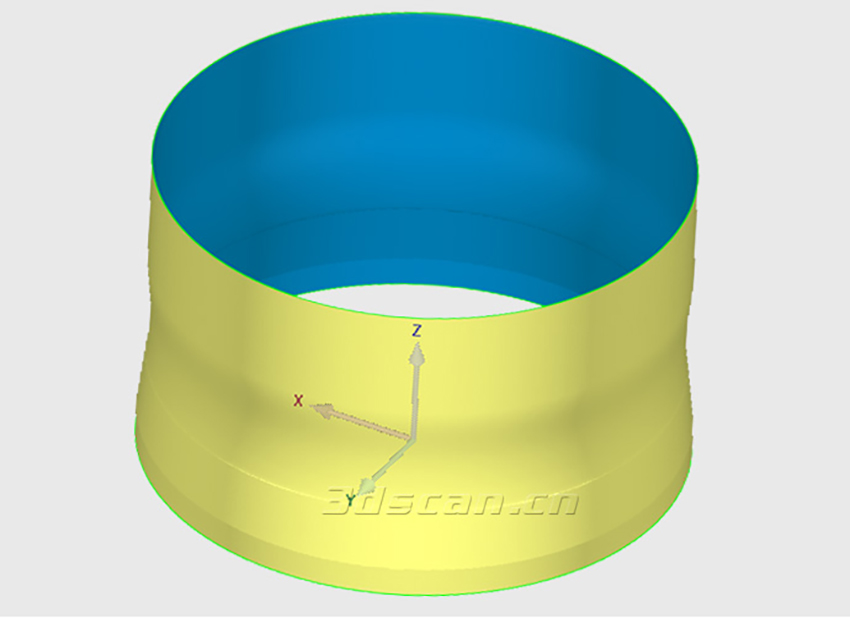

直徑10m多，高約4m 水輪機蝸殼內壁掃描STL圖

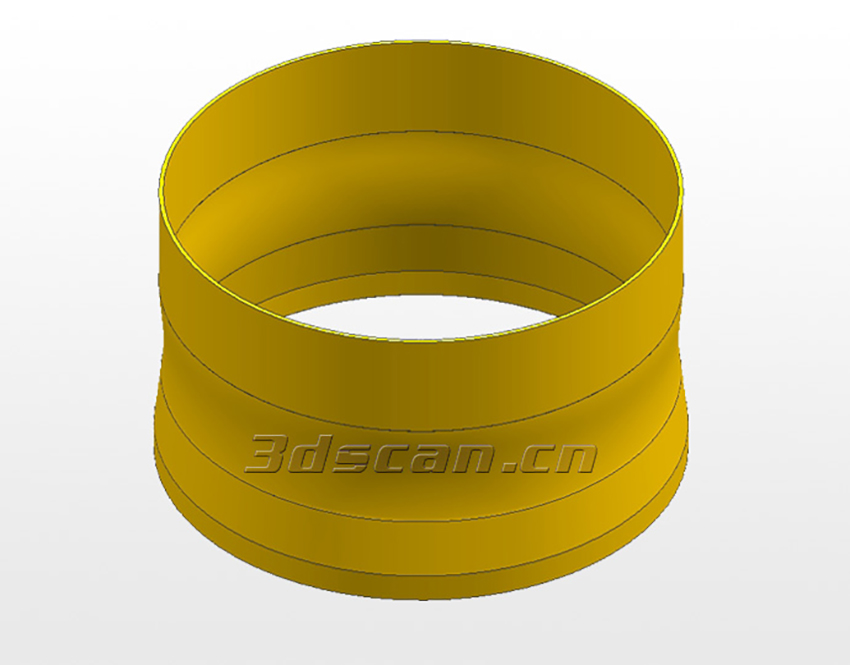

直徑10m多，高約4m 水輪機蝸殼內壁逆向設計實體圖

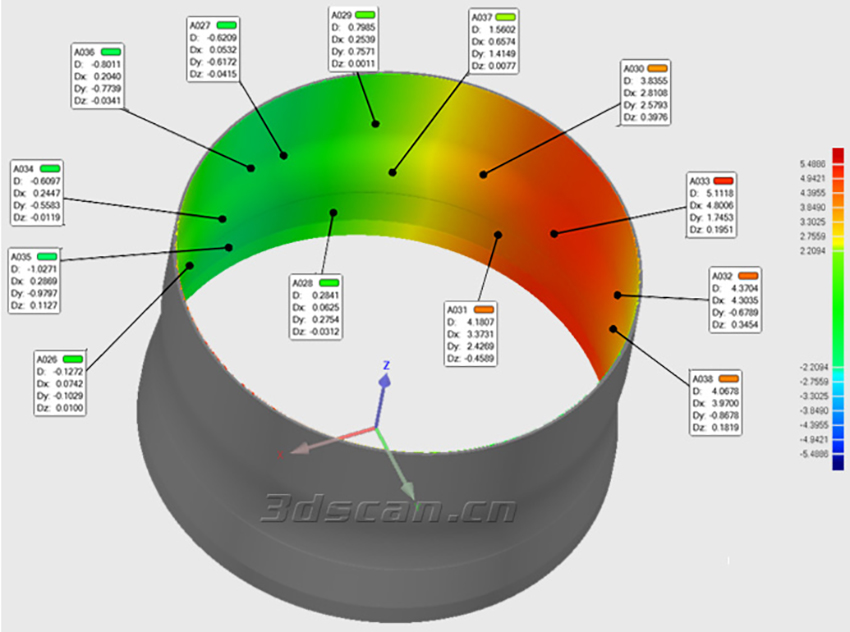

直徑10m多，高約4m 水輪機蝸殼內壁對比分析圖

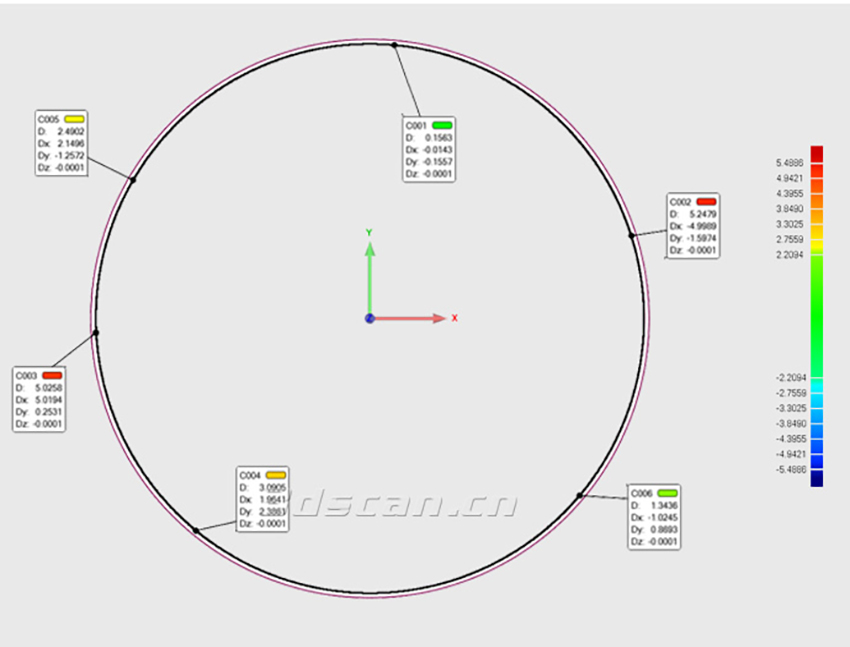

直徑10m多，高約4m 水輪機蝸殼內壁2D截面圖
