本次項目主要是給摩托艇做全尺寸三維掃描，輸出完整船體 1:1 精準三維數據，滿足客戶船體改裝設計、破損修復、定制配件開發的數字化需求。
摩托艇實物圖1
摩托艇實物圖2
· 船體為大尺寸復雜流線曲面，傳統手工測量無法獲取完整的三維造型數據；
· 無標準化三維模型，船體改裝、尺寸校驗、造型存檔無精準數據支撐；
· 大尺寸物體測繪效率極低，無法完整還原曲面弧度與整體結構細節。

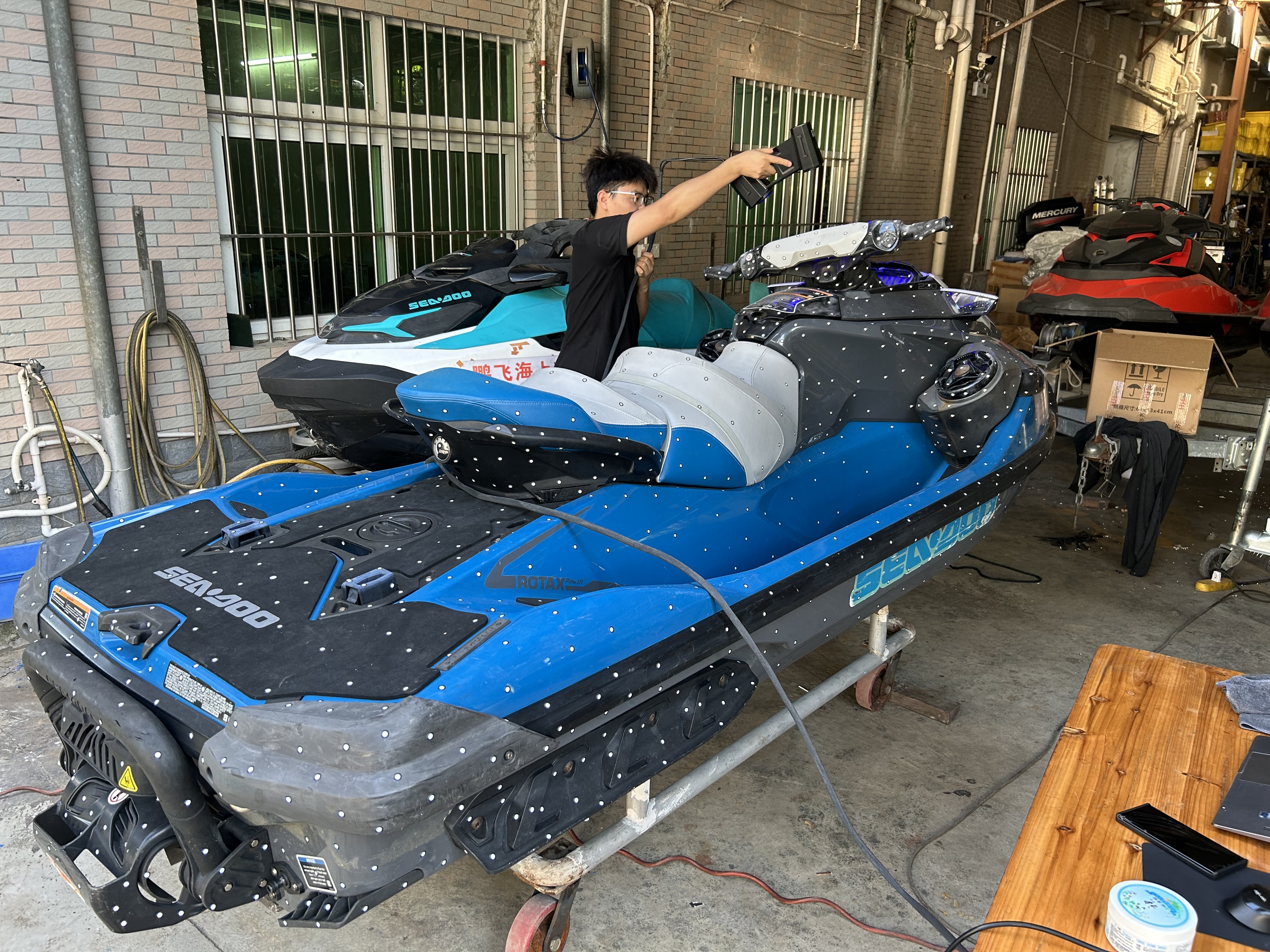

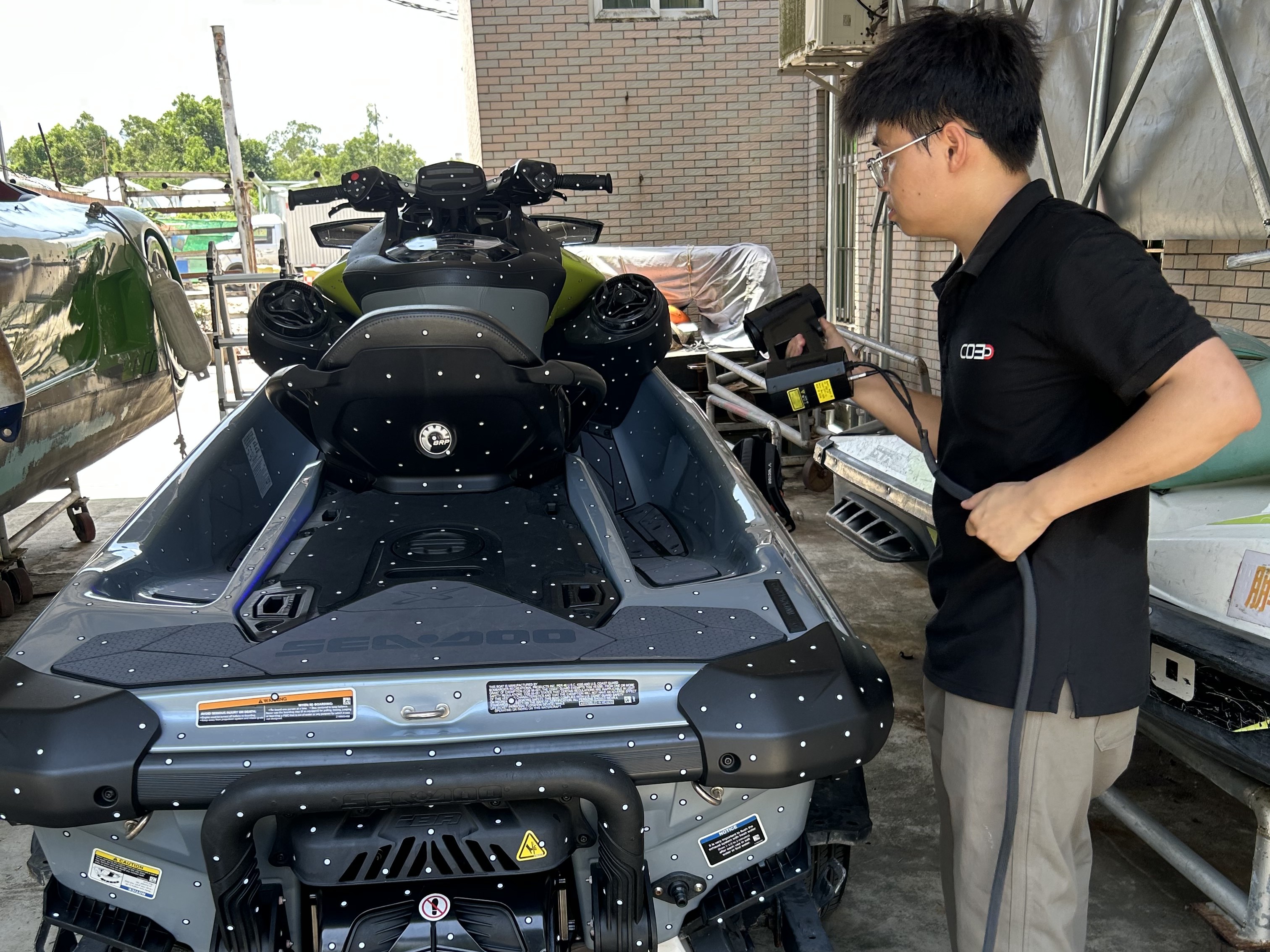

掃描現場圖1

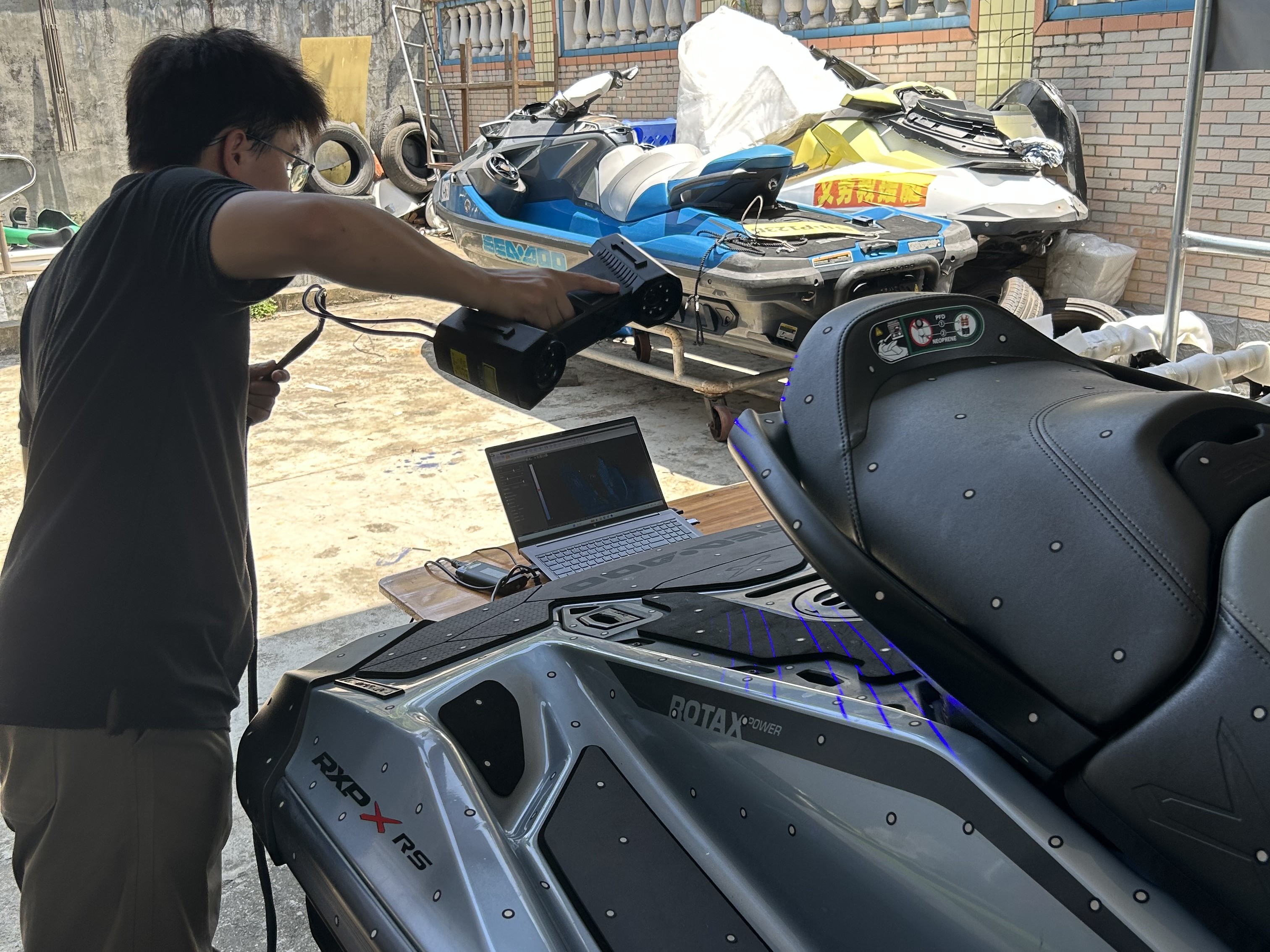

掃描現場圖2

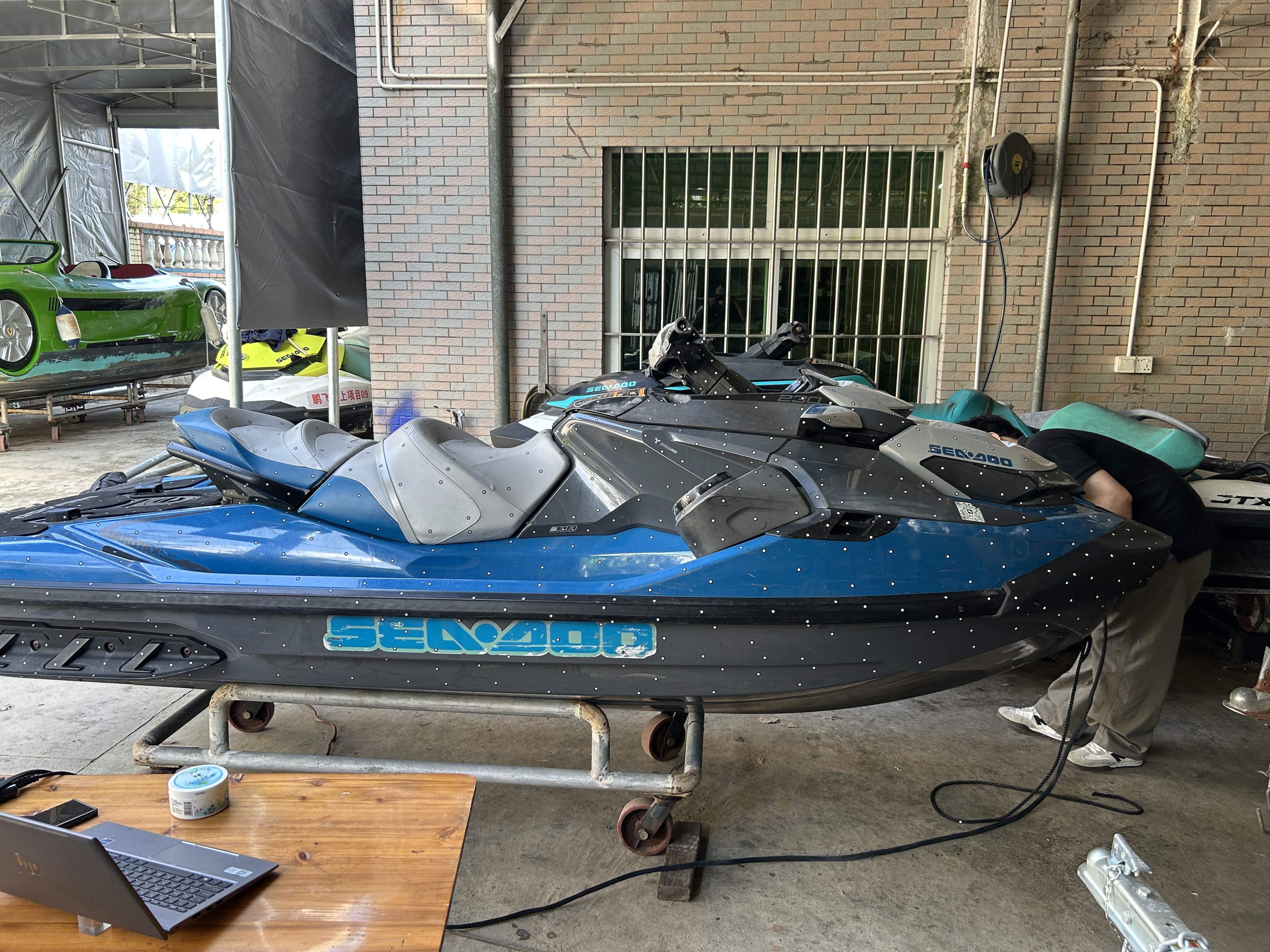

掃描現場圖3
華朗三維工程師采用工業級三維掃描設備，即使是在戶外環境也能正常掃描。2小時內完成整挺全表面數據采集，完整覆蓋外殼、操控臺、裝配接口所有細節，掃描精度可達 ±0.05mm，1:1 還原流線曲面的連續形態與所有微小結構特征。掃描完成后輸出高精度三角網格模型，數據可直接導入 SolidWorks、UG等主流設計軟件，無需二次修復處理，直接作為改裝設計的基準數模。

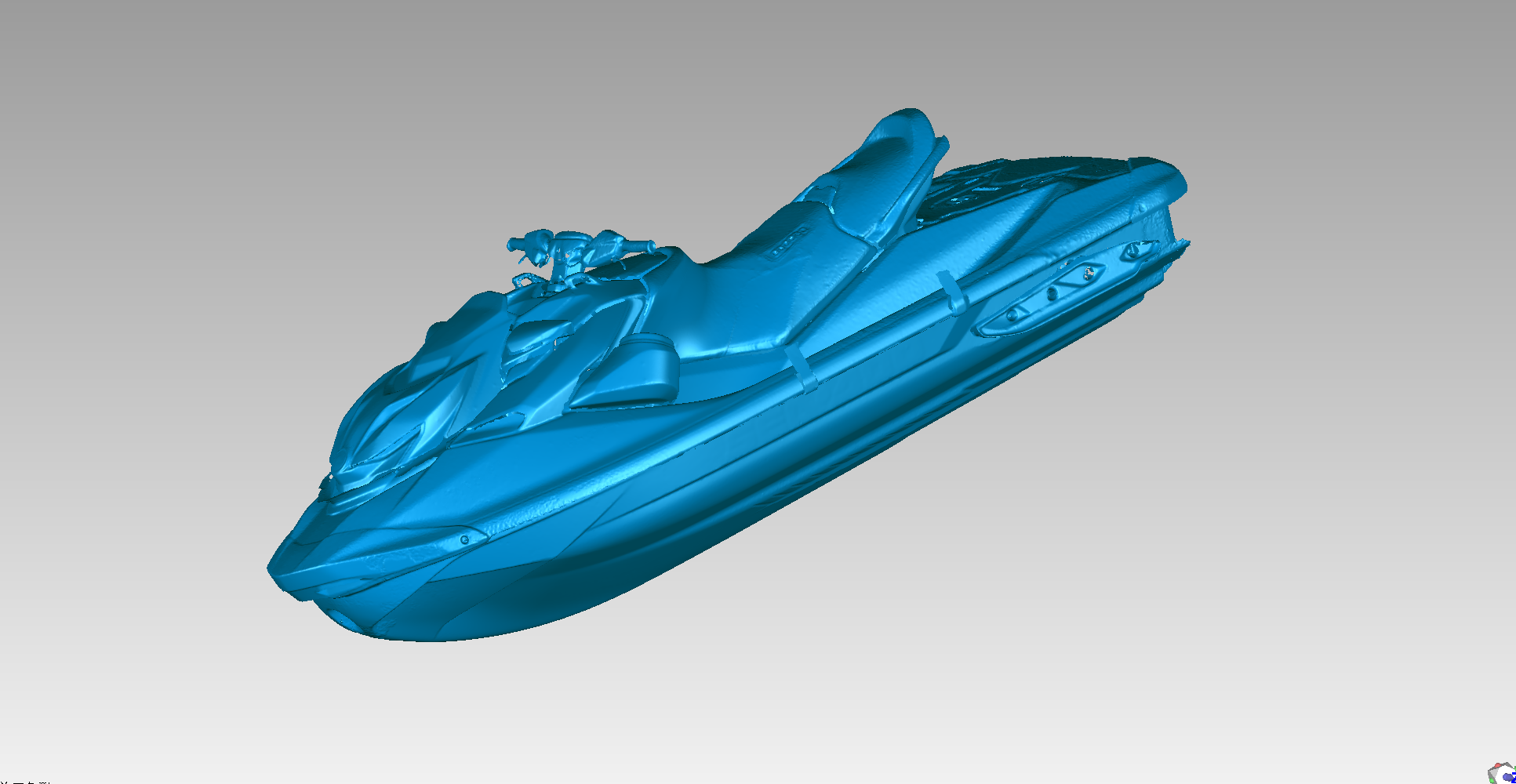

綠色摩托艇掃描數據1

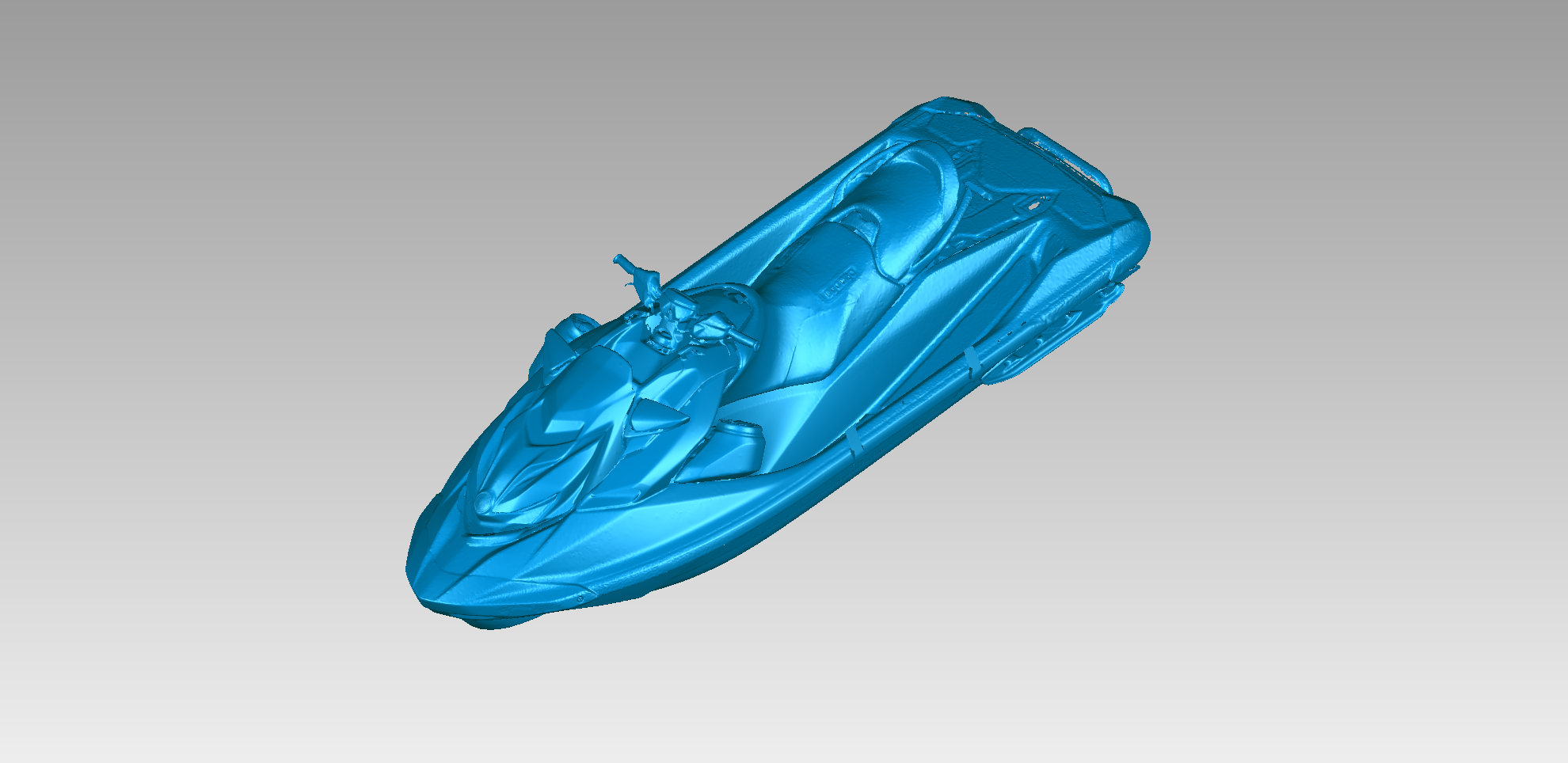

綠色摩托艇掃描數據2
基于掃描數據可完成船體全尺寸偏差分析，量化標注磨損、形變部位與數值，為維修修復提供精準依據；同時完成原廠造型的數字化永久存檔，為后續維修、復刻、改裝提供統一的數字基準。
基于精準的三維掃描模型，定制配件可直接在數字環境下完成設計與虛擬裝配驗證，無需手工打樣試錯，單款配件的開發周期從 1-2 周縮短至 2-3 天，配件與船體的貼合度誤差控制在 0.1mm 以內，同時保證了多批次配件的安裝一致性。

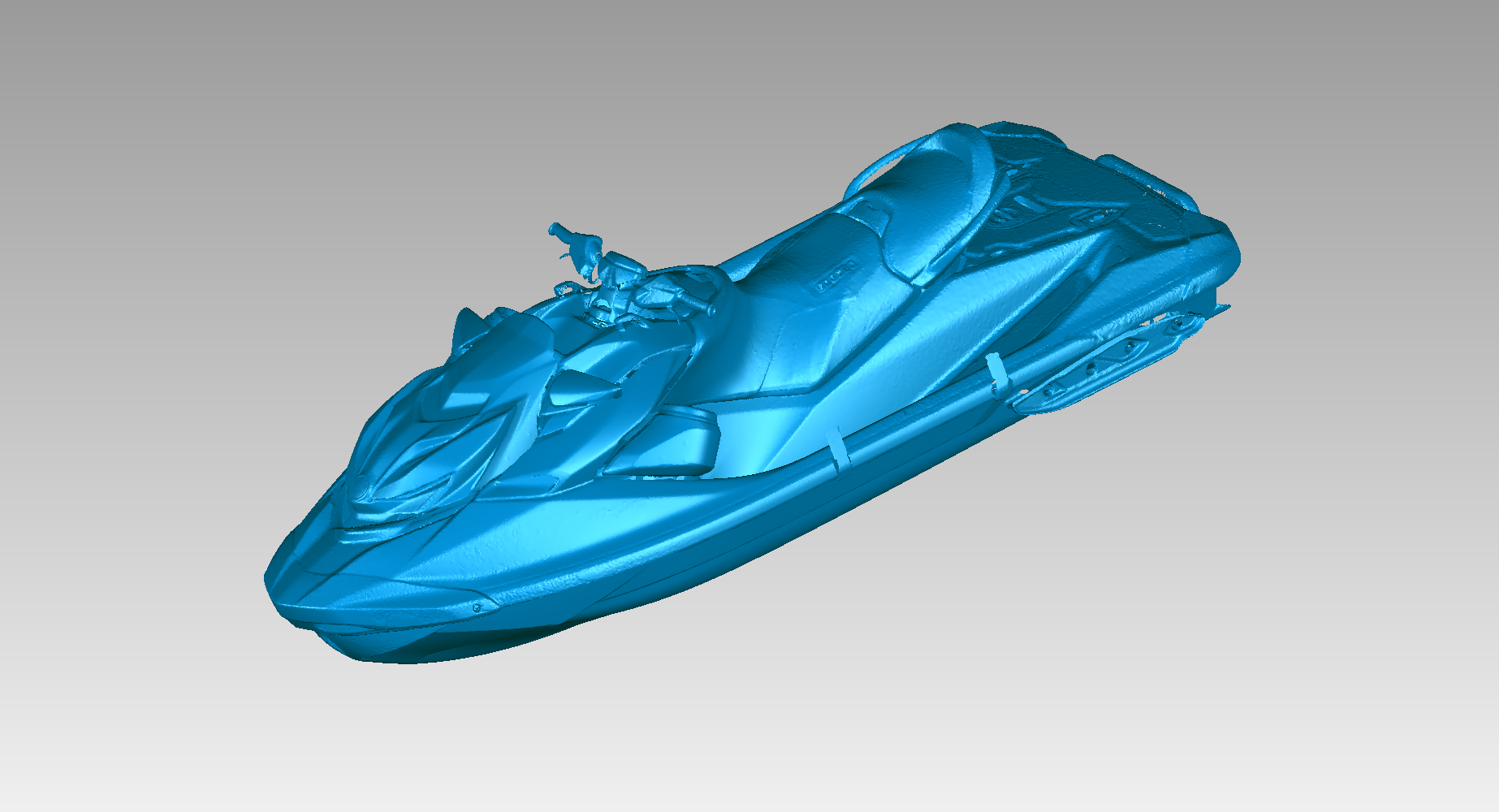

藍色摩托艇掃描數據1

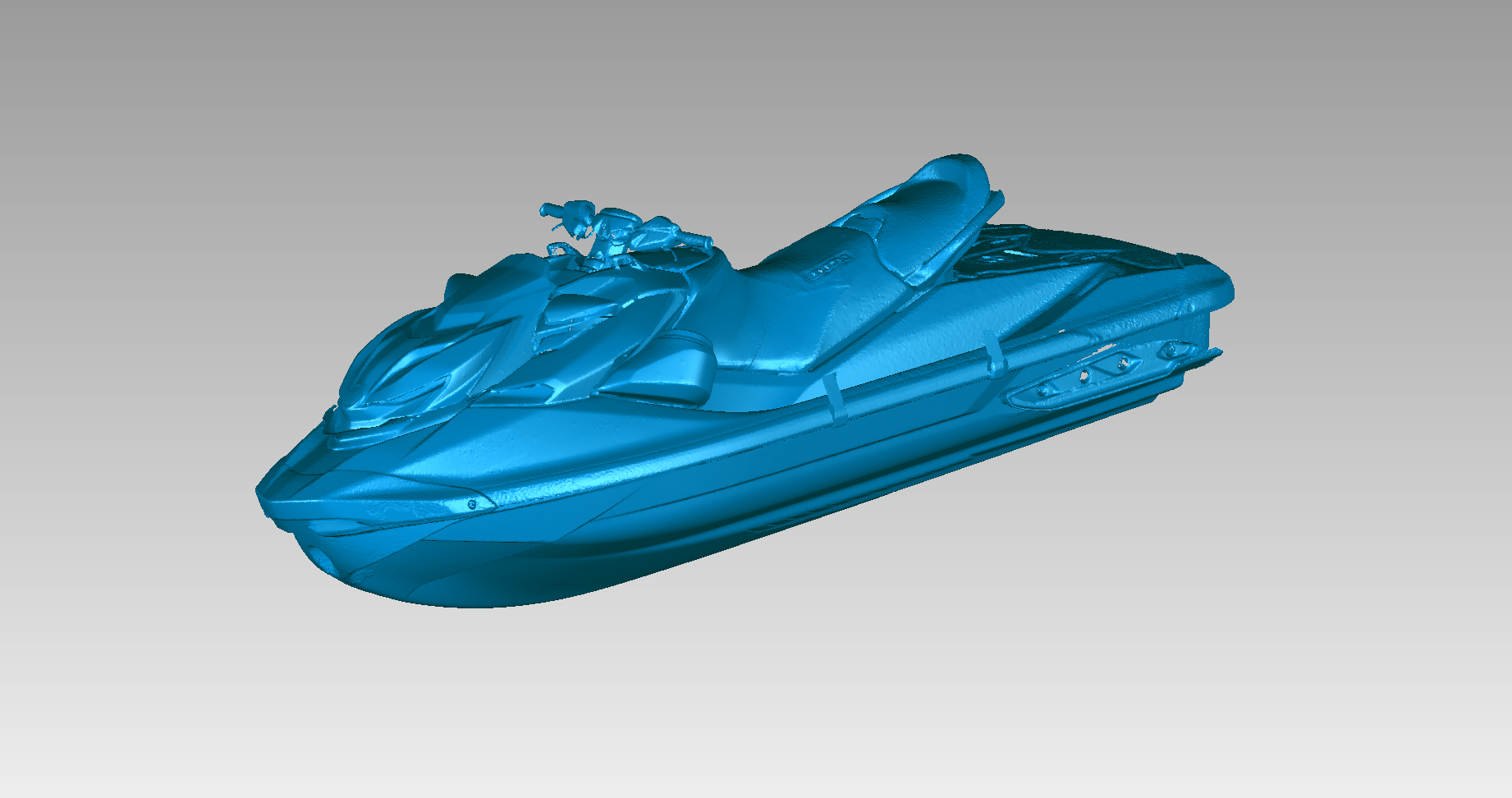

藍色摩托艇掃描數據2
