撒放器作為反曲弓的核心操控部件，其精密程度直接影響箭矢發射的穩定性與精準度?？蛻粲胂冗M(jìn)的HOLON 3D掃描技術，對撒放器的復雜結構和關鍵部件進行高精度數字化檢測，助力提升其產品性能與制造工藝。

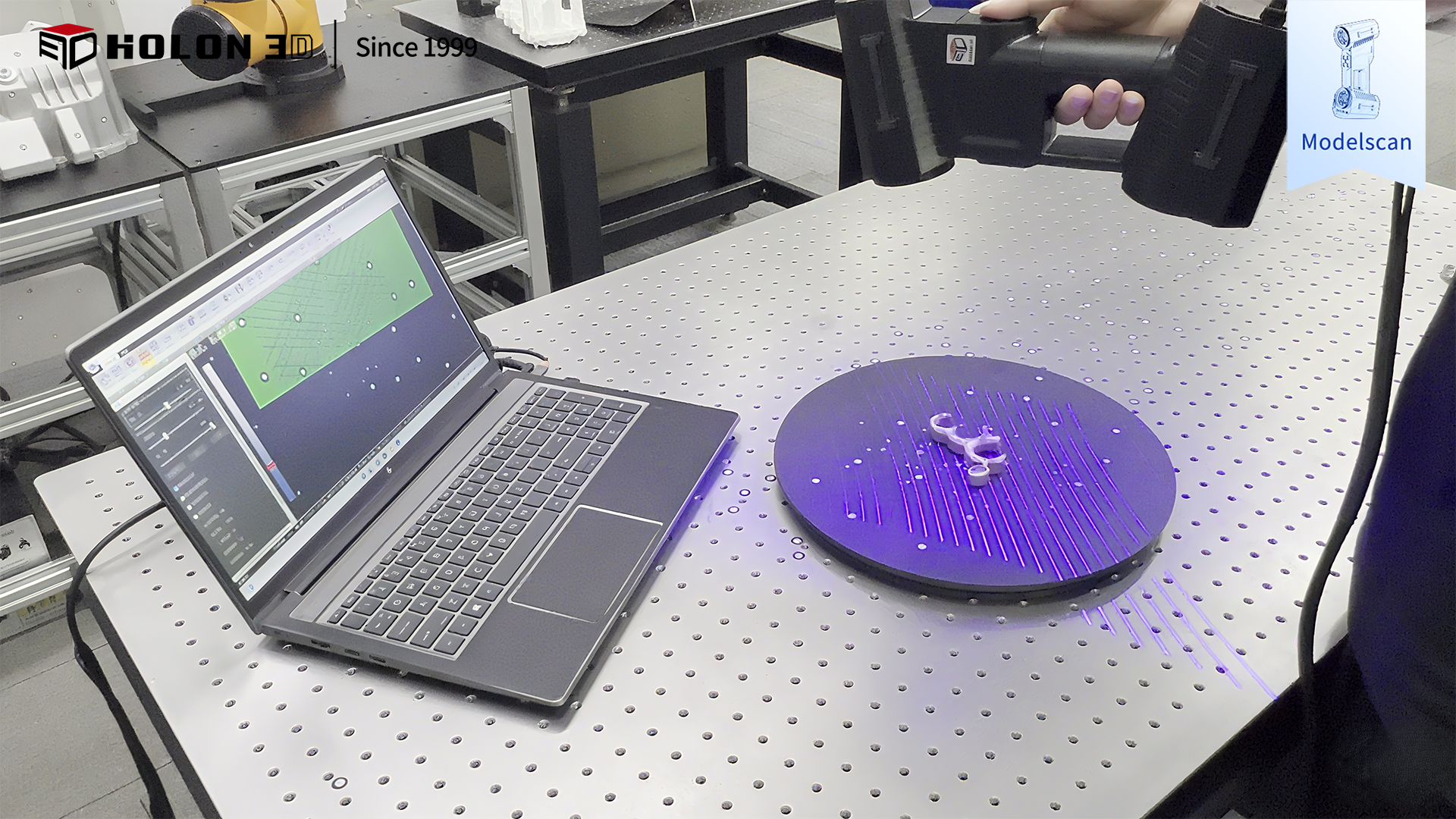

掃描現場圖
撒放器結構精密且細節復雜，傳統手工測量難以精準捕捉曲面弧度、咬合齒紋等細微特征；常規光學掃描因部件表面的金屬反光，易產生數據噪點與信息丟失。接觸式測量不僅效率低下，還可能因壓力導致部件變形或表面損傷。此外，微小裝配間隙、觸發部件磨損等隱患難以通過傳統方式量化評估，影響撒放器的長期使用可靠性與安全性。

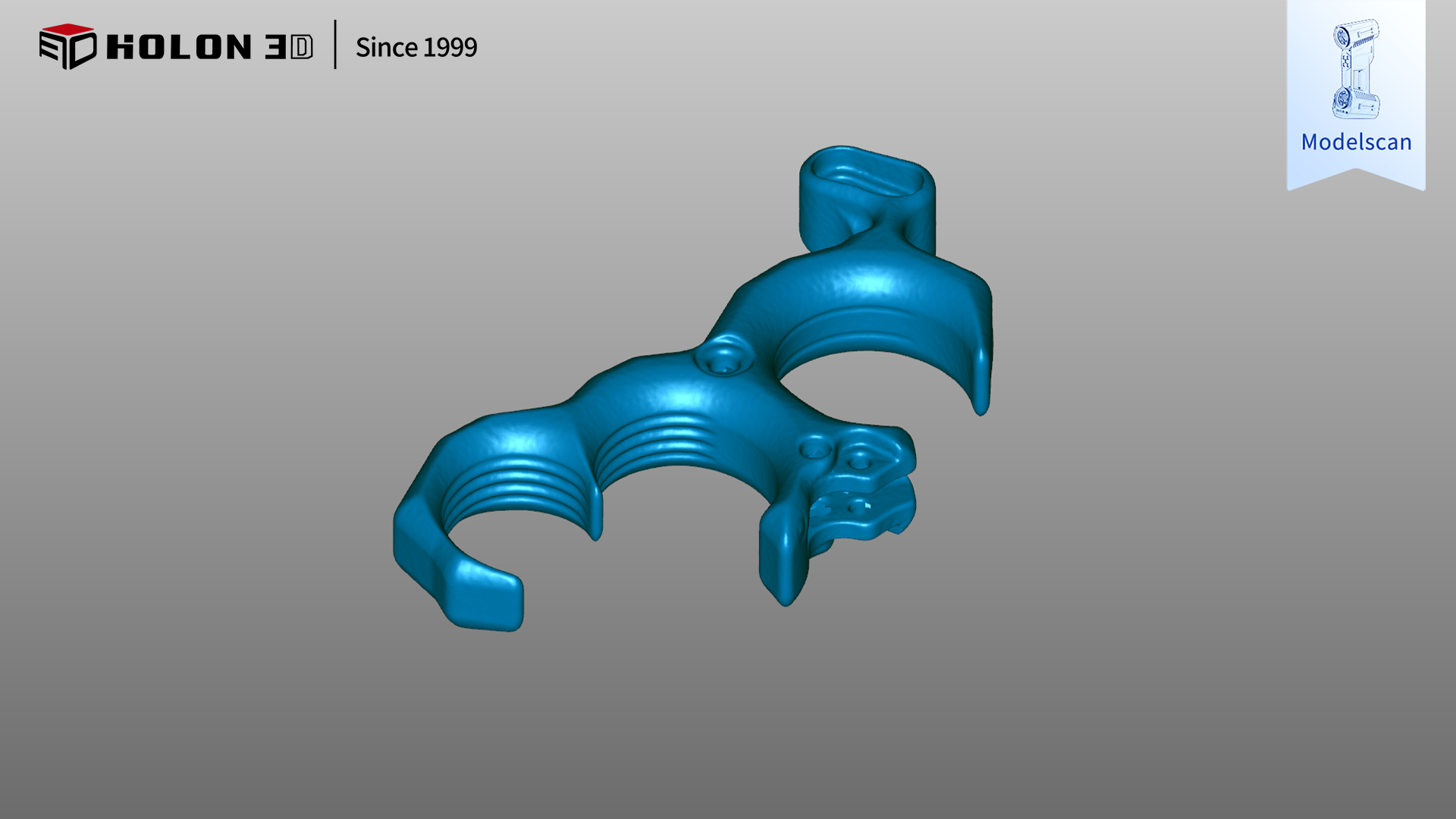

掃描數據圖
采用 Model 49 手持式三維掃描儀，全藍激光技術，搭配手動調節激光亮度功能，有效抑制撒放器金屬表面反光干擾。憑借 0.02mm 的高精度與每秒百萬級點云采集速度，完整還原撒放器曲面輪廓、咬合齒紋等細微結構。手持式靈活操作，非接觸式掃描避免部件損傷，智能拼接算法實現全結構數據無縫融合。配合專業分析軟件，識別尺寸偏差、磨損隱患，生成可視化檢測報告，為撒放器設計迭代與工藝改進提供精準數據支撐。該方案高度契合客戶對撒放器高精度檢測、無損測量及高效分析的需求，切實解決傳統檢測效率低、數據不完整等痛點，助力產品性能升級與質量管控。

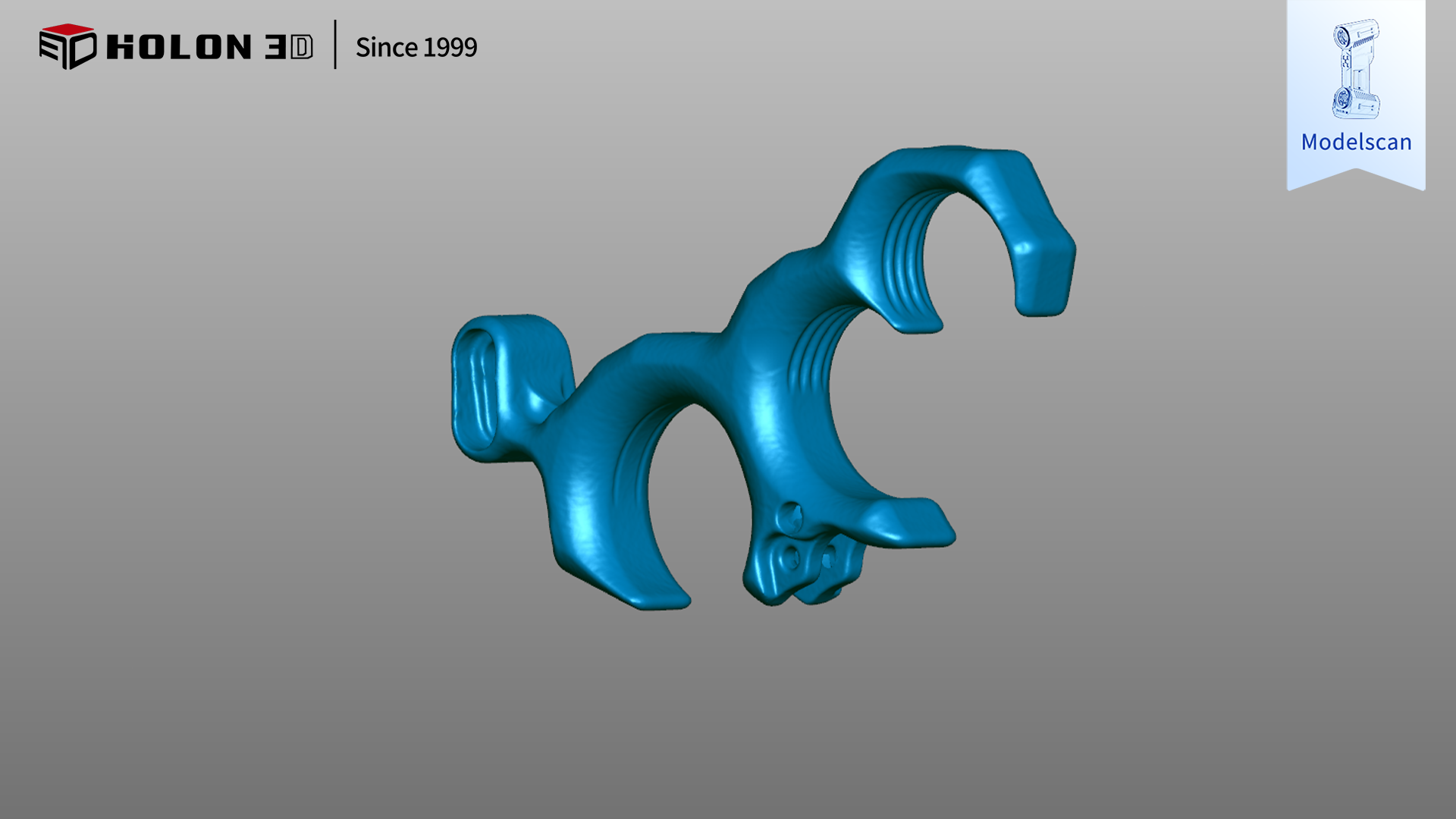

掃描數據圖

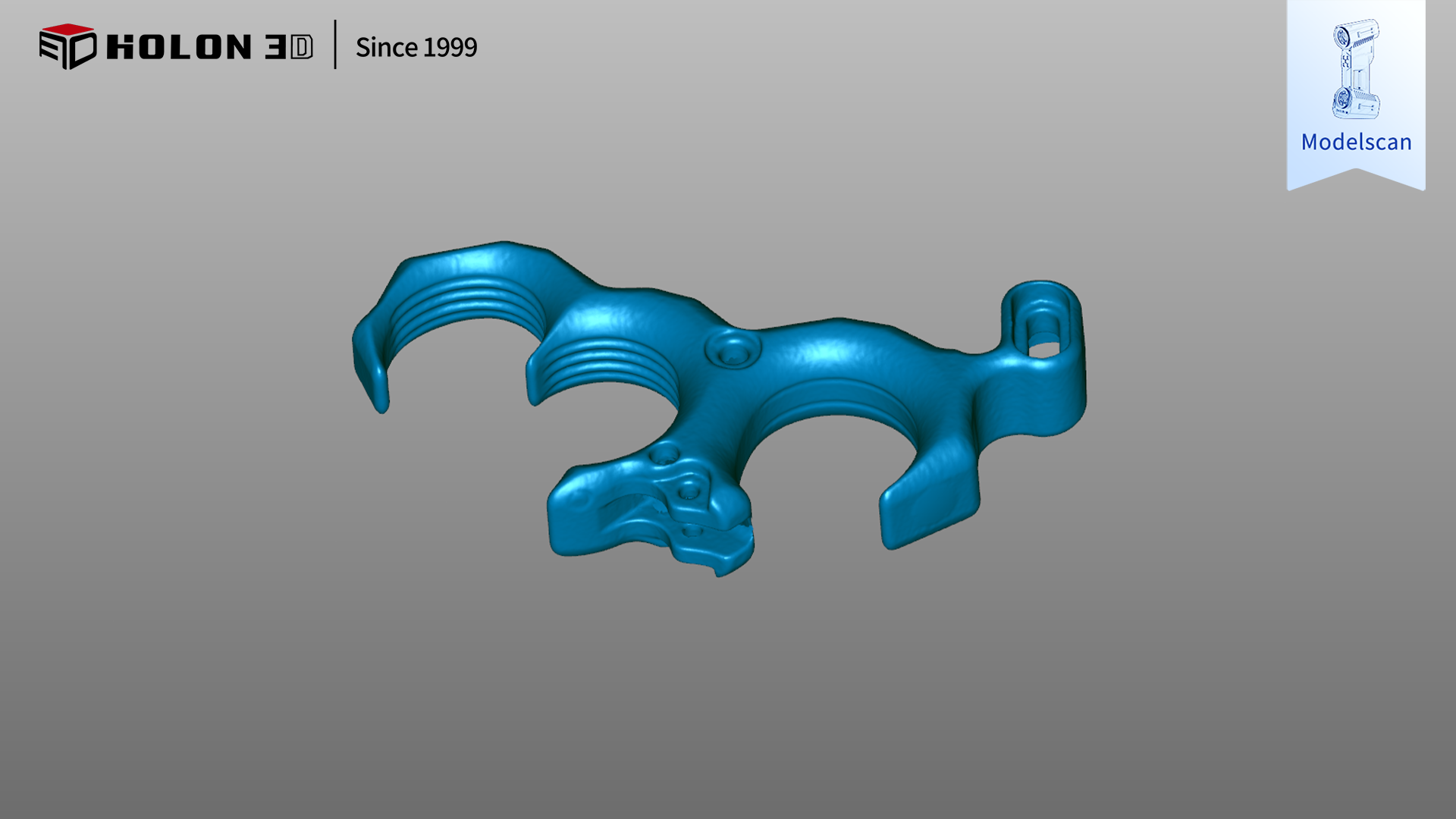

掃描數據圖

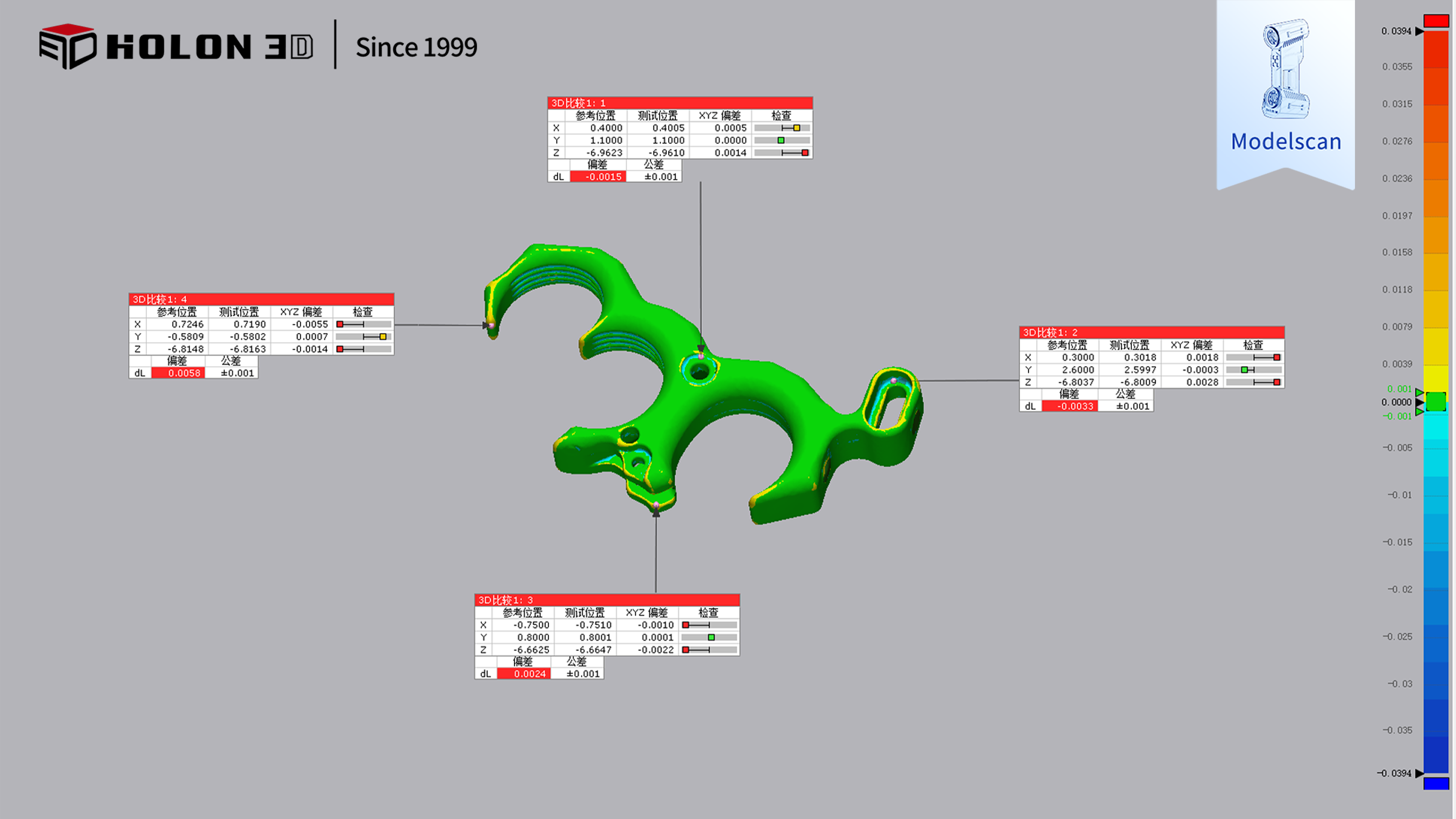

比對數據圖
