塑膠件的三維掃描及應用
發布時間：2025-06-20
瀏覽數：759
- A +
- A
- A -
某精密塑膠件制造商為提升品控效率，與HOLON3D達成聯系，通過三維掃描技術對其生產的復雜模具進行全域數據采集，實現與原始設計模型的精準誤差分析，以求突破傳統檢測瓶頸。

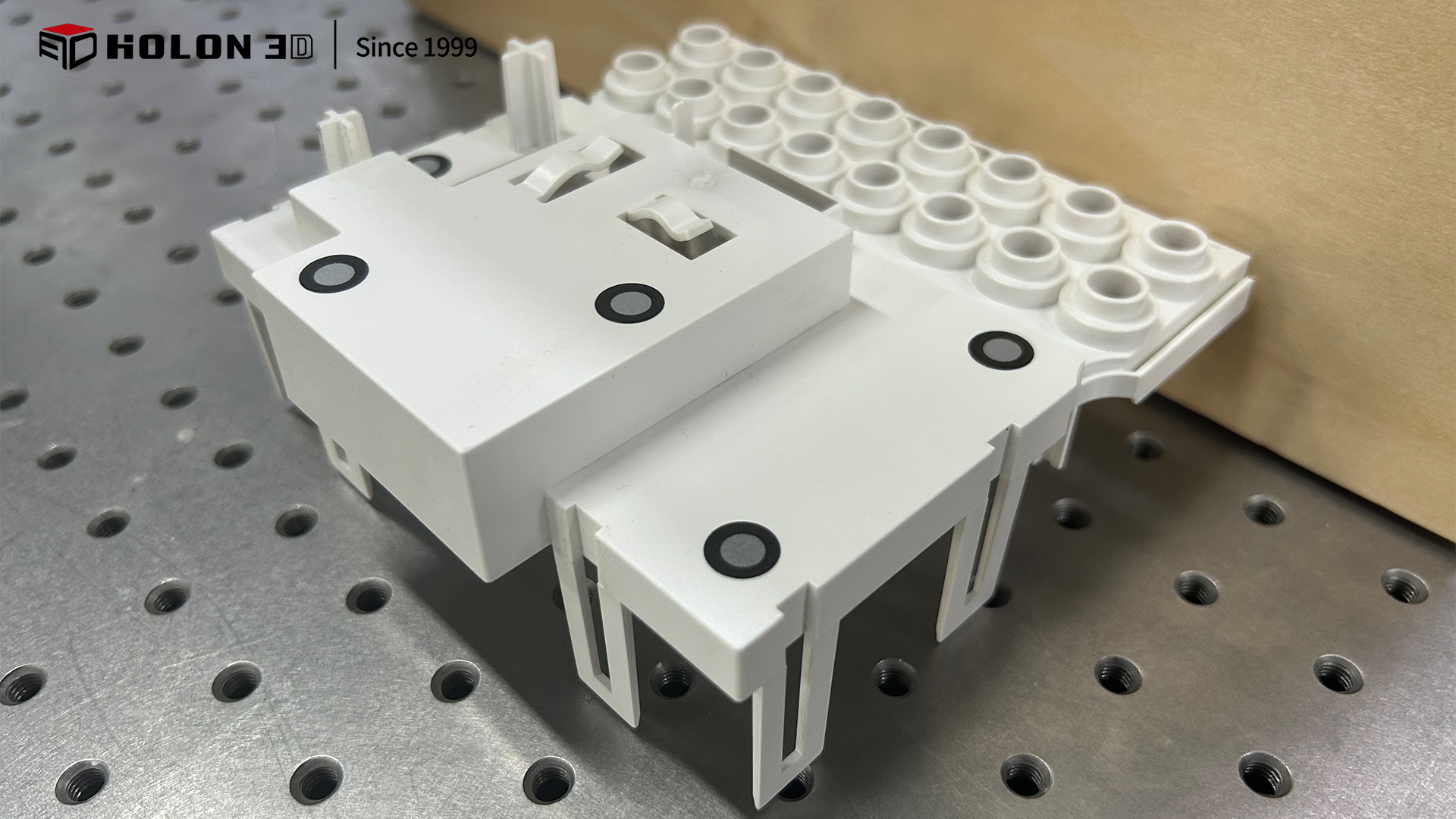

實物圖

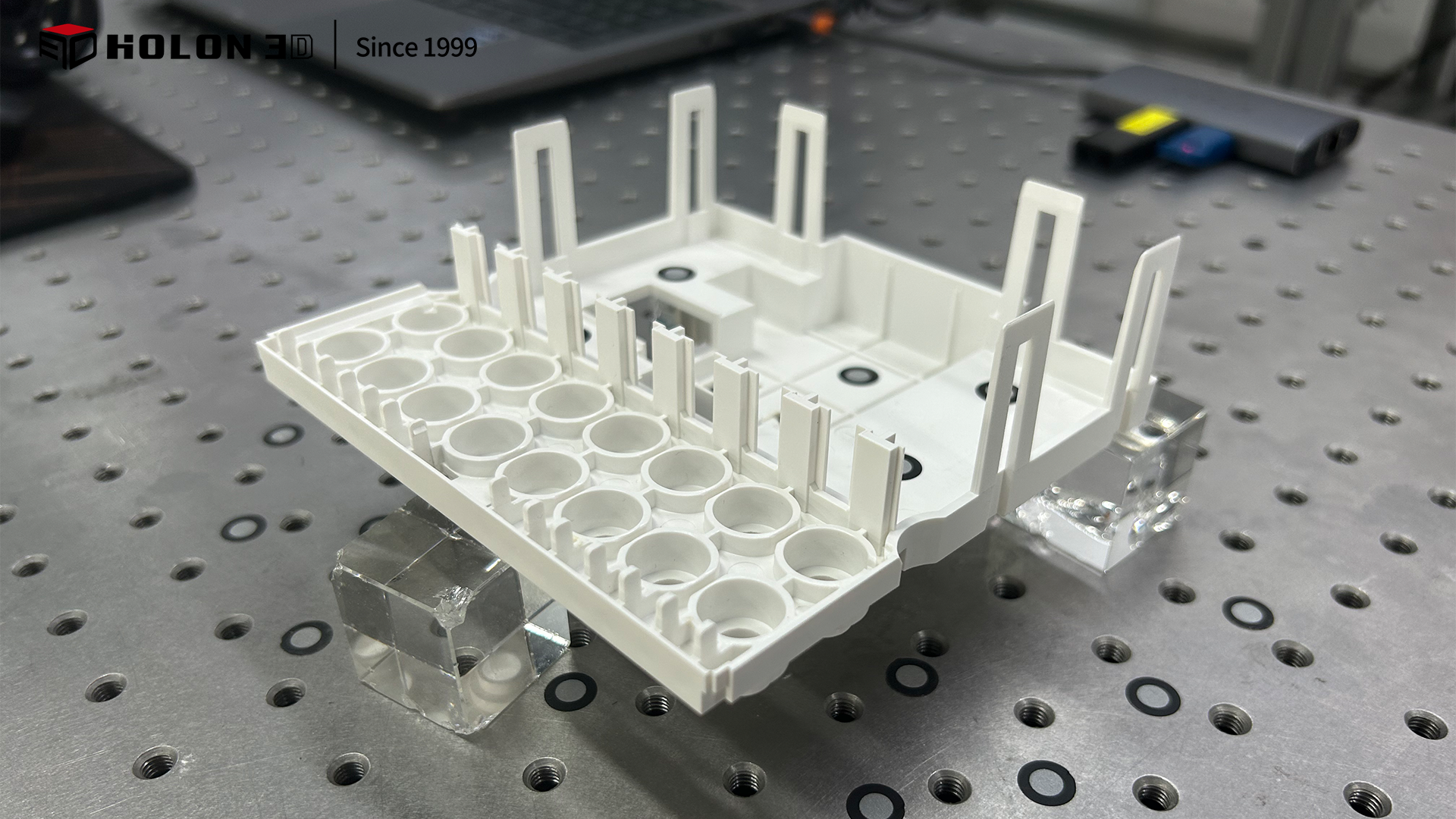

實物圖
面臨問題
客戶生產的塑膠件包含密集微孔、曲面及亞毫米級精密卡扣結構，傳統三坐標檢測耗時且難以完整捕捉細節。人工測量易遺漏隱蔽區域數據，亟需高精度、高效率的全尺寸檢測方案確保模具與設計數據的一致性。

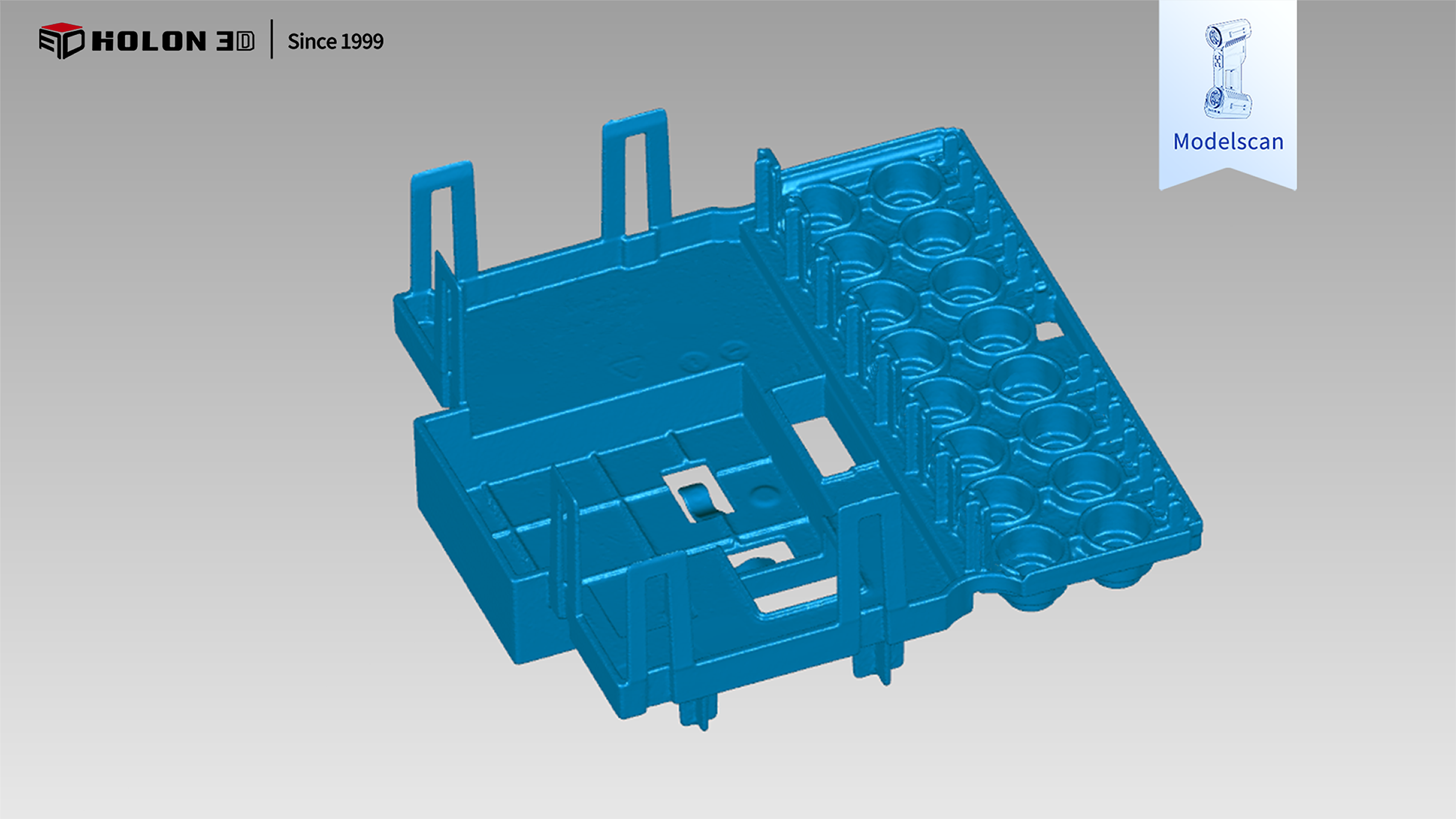

掃描數據圖（STL）

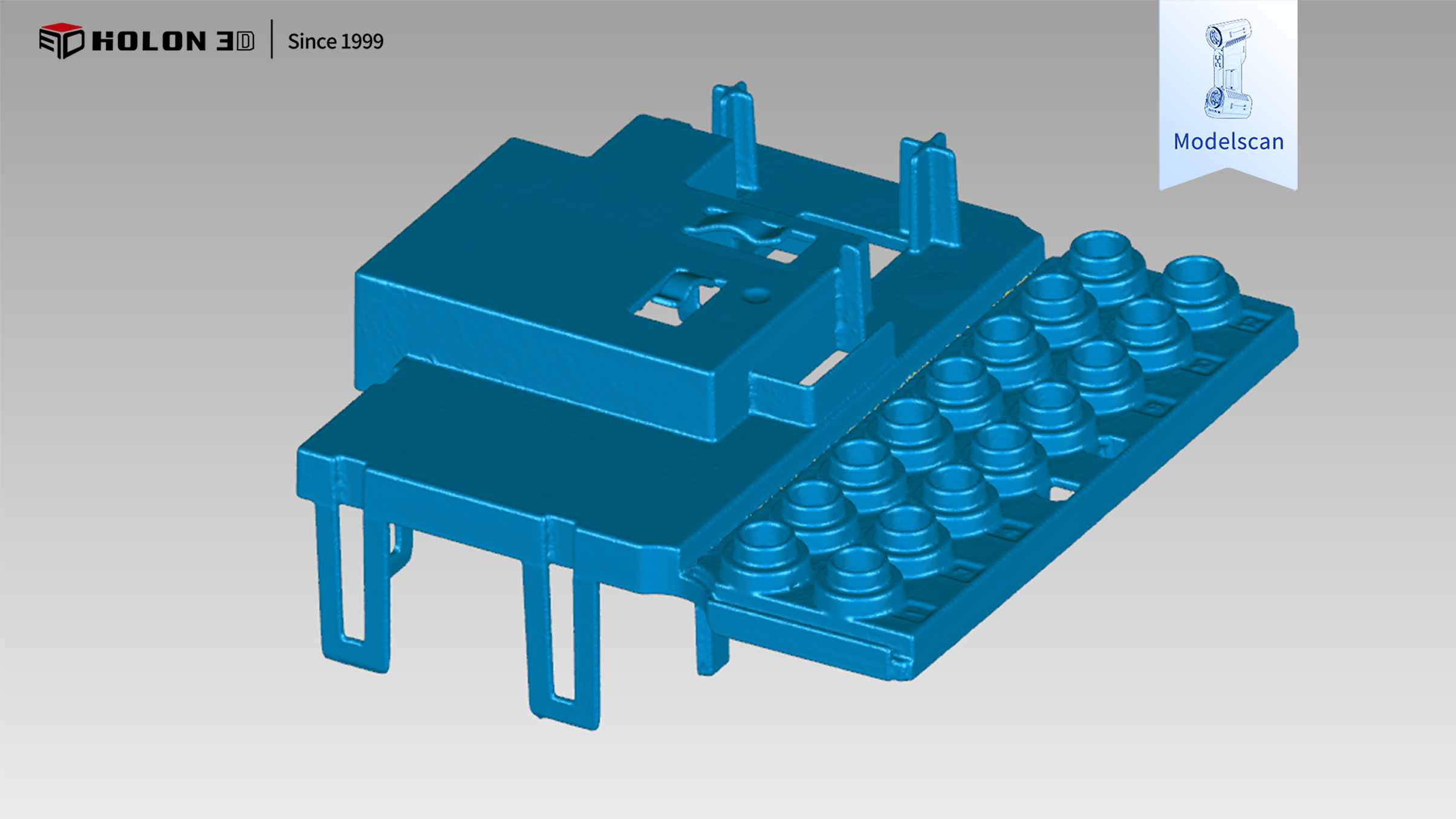

掃描數據圖（STL）
解決方案
HOLON 3D采用Model 49工業級藍光三維掃描儀，以0.02mm精度、420萬點/秒速率實現工件全域數據零損捕獲。其深孔模式穿透微孔結構，精密模式強化倒角細節，多掃描模式適應各種掃描情況，5分鐘完成傳統需8小時的檢測流程，誤差圖對比生成，關鍵缺陷定位效率提升90%，助力客戶實現零死角品控升級。

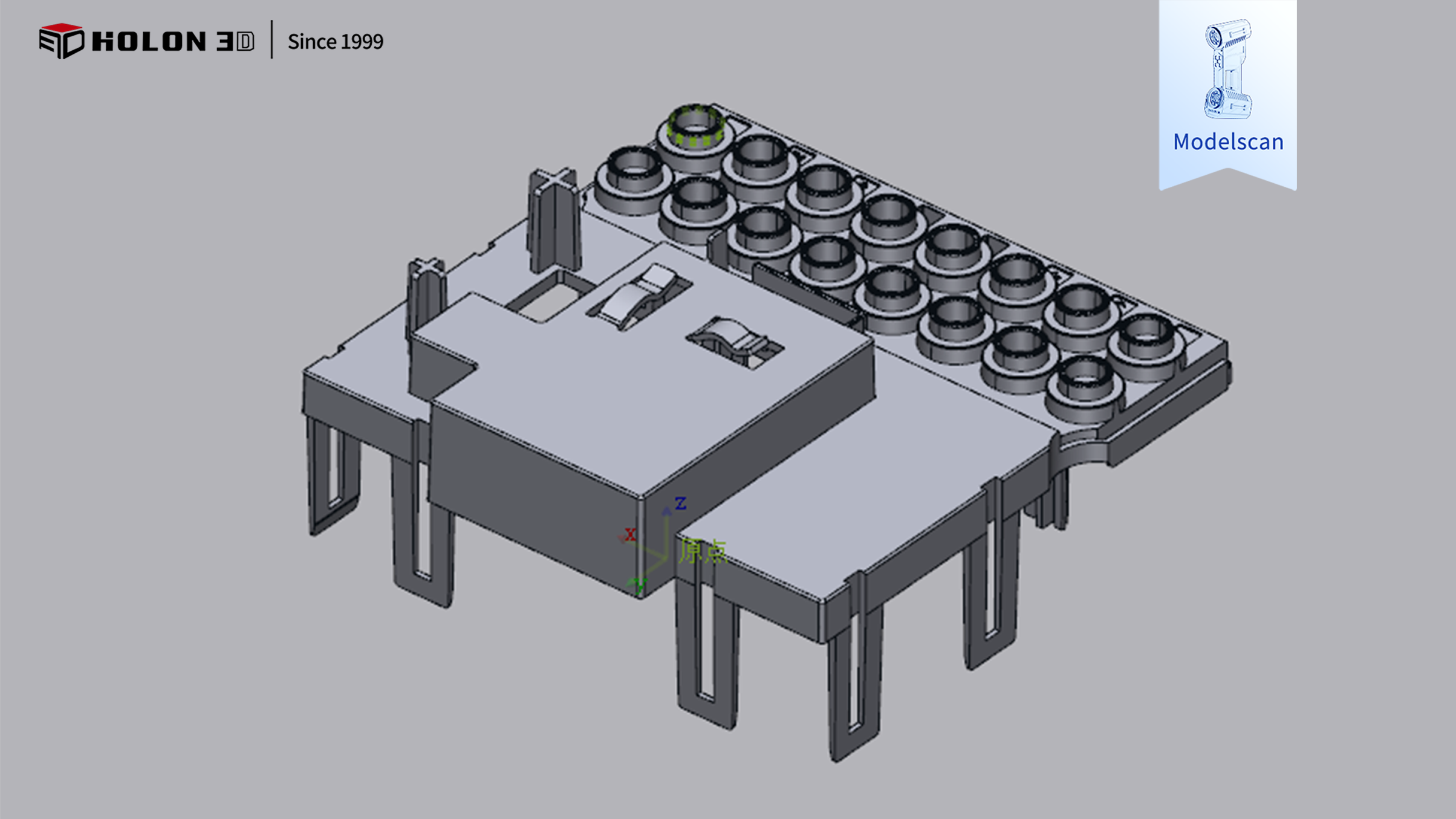

原始數模數據圖

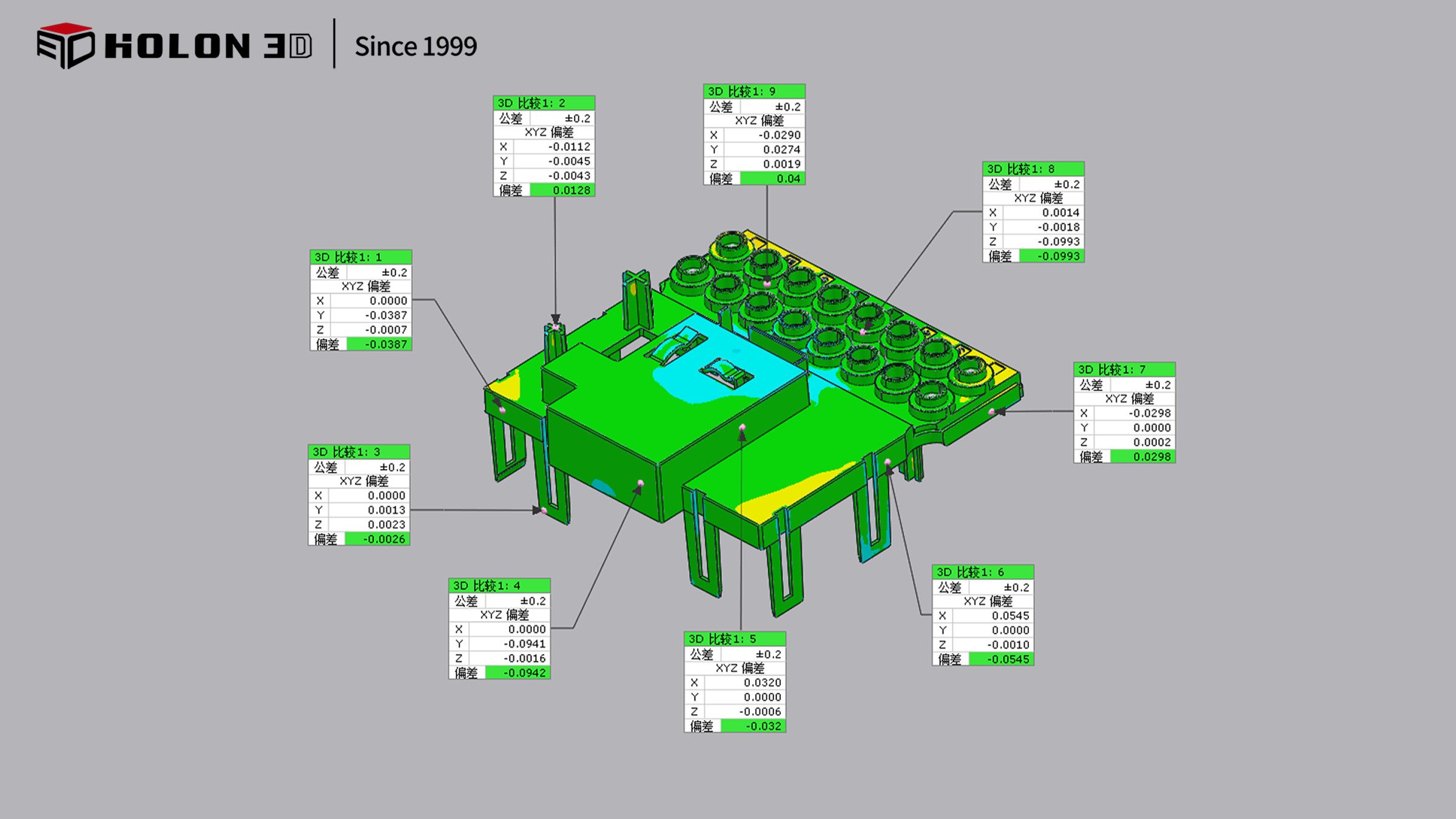

三維檢測數據圖（色譜圖）

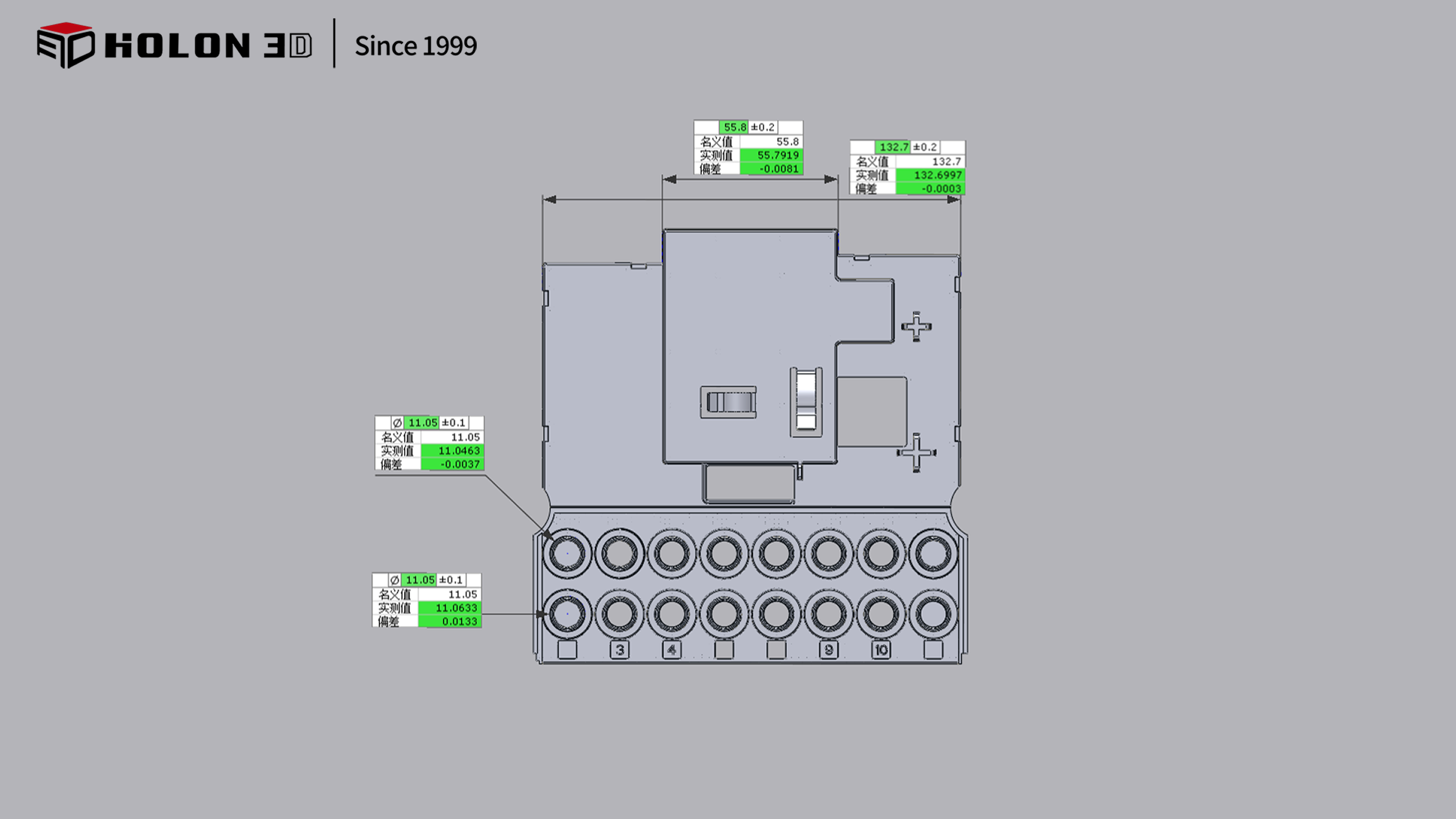

比對數據圖（尺寸測量）

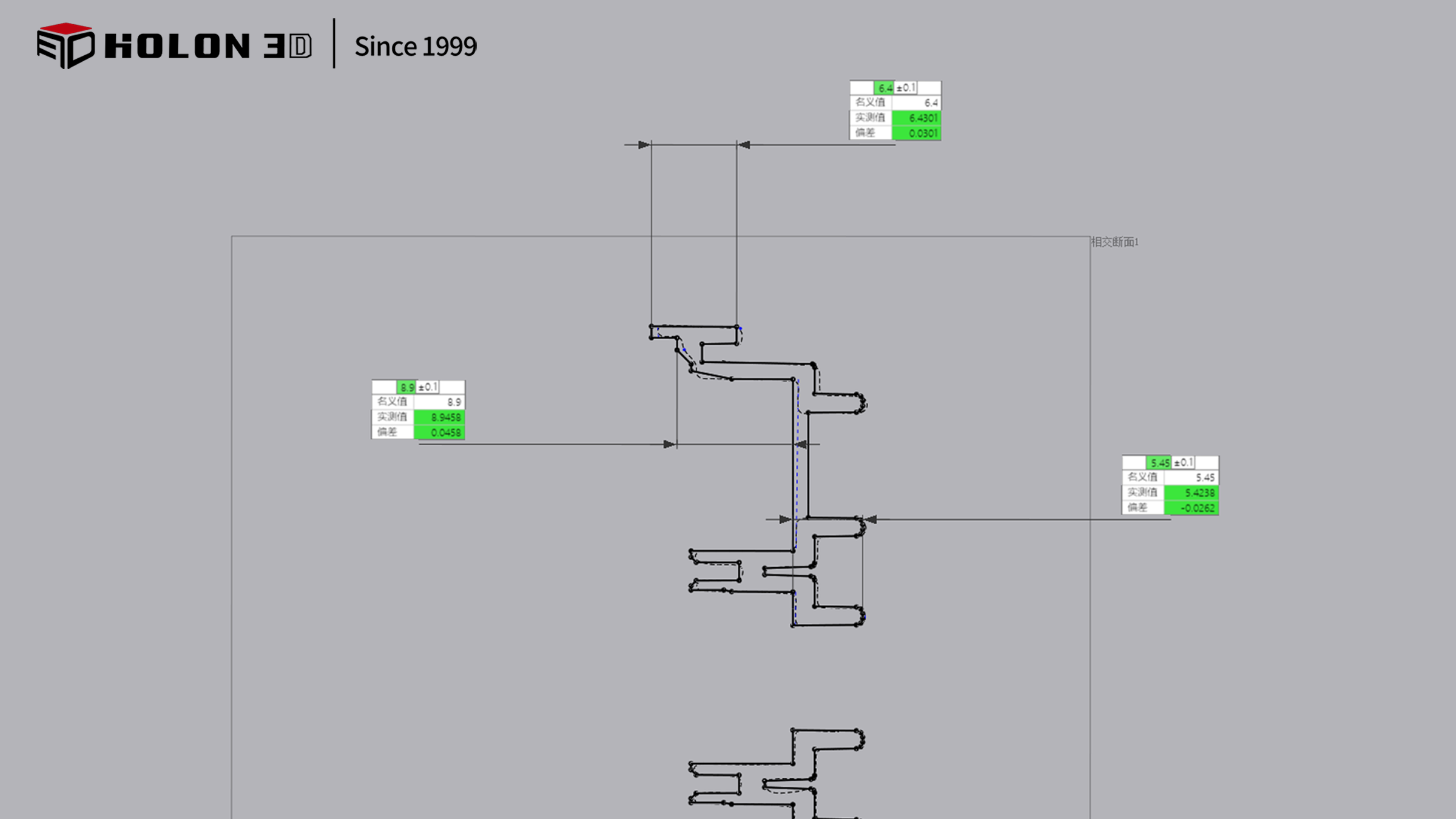

斷面視圖（尺寸測量）
