鈑金件作為工業設備與結構中的常用部件，其形態穩定性直接影響裝配精度與整體性能?？蛻粜鑼?duì)該鈑金件進行三維掃描，獲取精準三維數據以開展形變量檢測，判斷部件是否因加工、運輸或使用出現超出公差的變形。由于客戶對掃描精度與工件數據完整性要求極高，傳統測量方式難以滿足需求，因此選擇 HOLON 3D model 49 手持式全藍激光工業級三維掃描儀，為鈑金件形變量檢測提供可靠的數字化數據支撐。

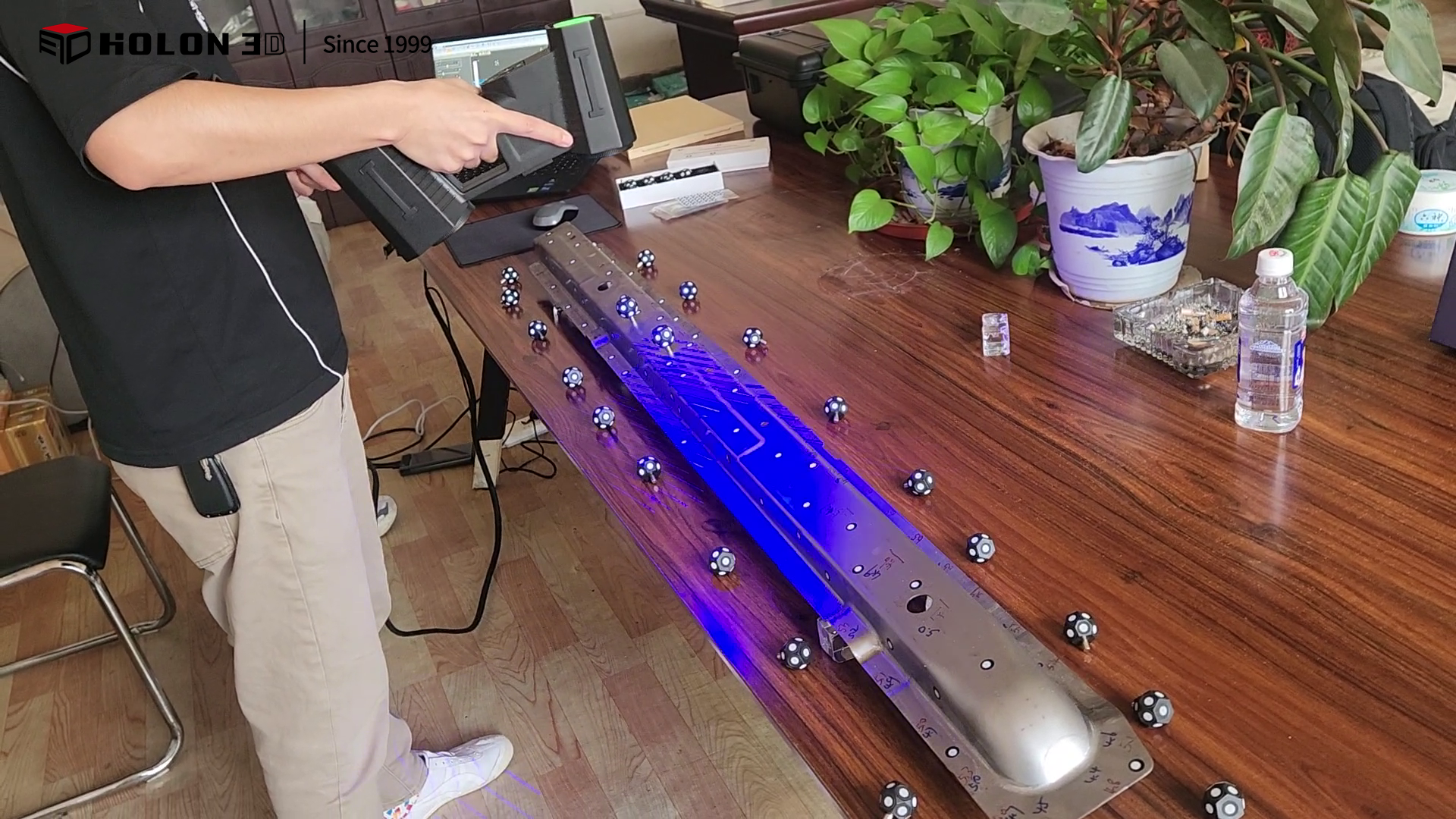

掃描現場圖
鈑金件多為薄壁結構，易出現細微的彎曲、凸起或邊緣變形，這些形變量往往超出肉眼識別范圍，傳統測量工具（如卡尺、千分尺）僅能測量局部點位尺寸，無法獲取全表面數據，難以全面捕捉整體形變量，導致檢測結果片面；同時，客戶需通過完整數據與原始模型對比分析變形區域，傳統分段測量易產生拼接誤差，破壞工件結構的連貫性，無法滿足完整性要求；此外，接觸式測量可能對薄壁鈑金件造成二次擠壓變形，影響檢測數據真實性，而傳統光學測量易受環境光、工件表面反光等因素干擾，數據穩定性不足，嚴重制約形變量檢測的準確性與效率。

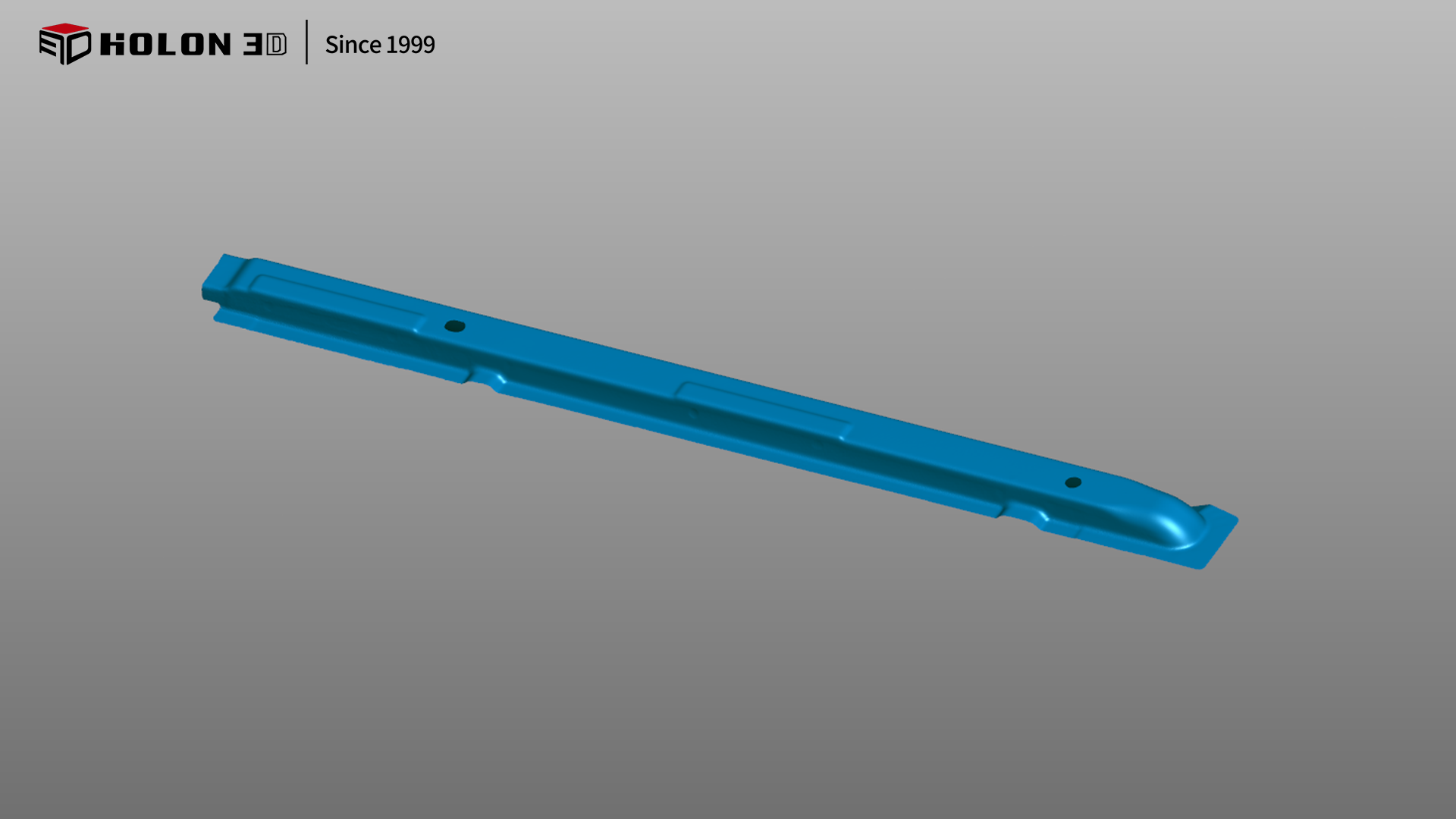

掃描數據圖

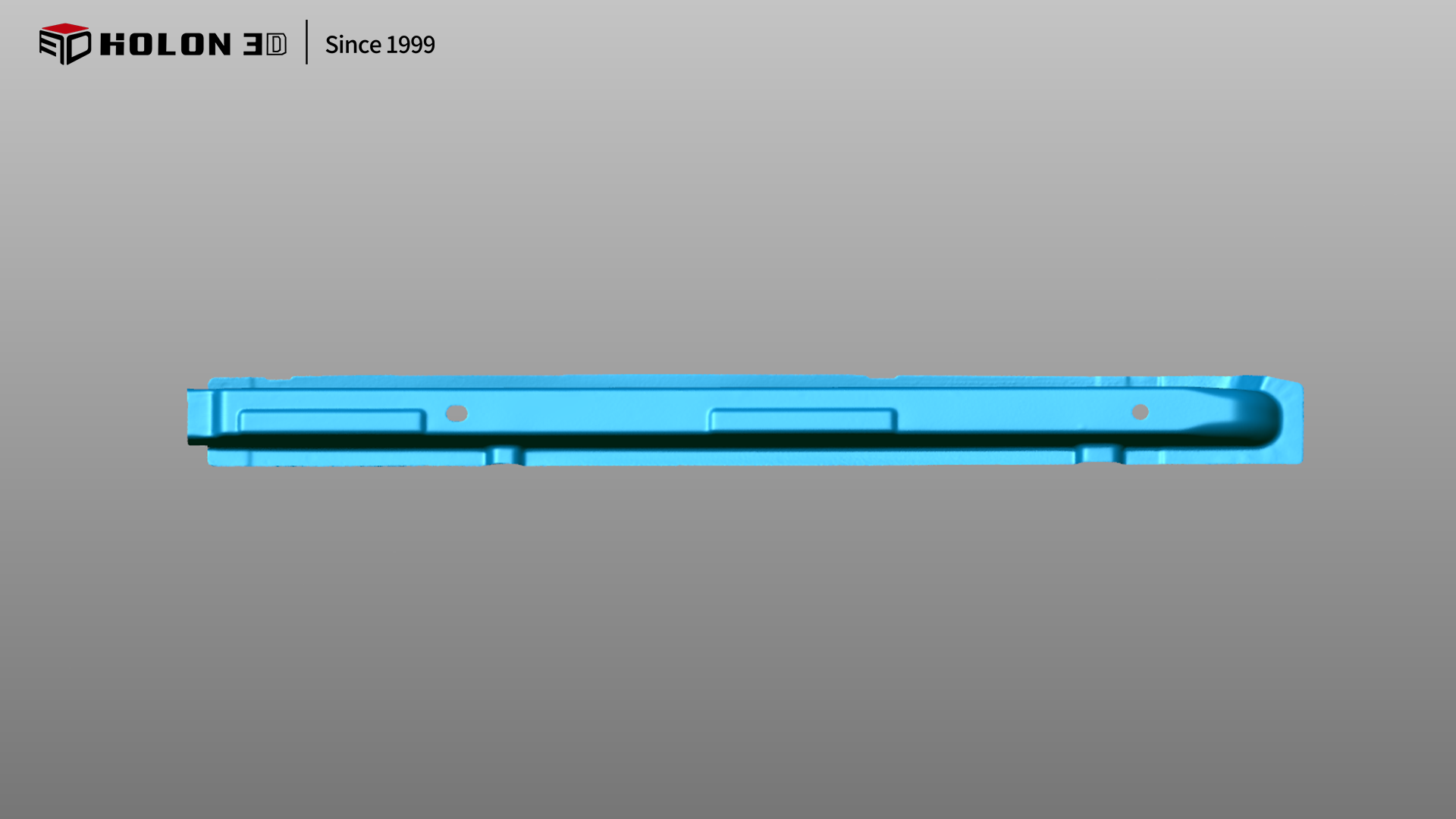

掃描數據圖
采用 HOLON 3D model 49 手持式全藍激光工業級三維掃描儀，可針對性破解鈑金件形變量檢測的核心難題。該掃描儀搭載全藍激光技術，能精準捕捉鈑金件表面細微的彎曲、凸起及邊緣變形，最小可識別微米級形變量，確保檢測精度完全匹配客戶需求；高速掃描能力結合手持靈活操作，可一次性完成鈑金件全表面數據采集，避免分段拼接誤差，完整還原工件整體形態，為形變量分析提供全面數據基礎；非接觸式掃描方式避免與薄壁結構直接接觸，有效防止二次變形，確保數據真實反映工件原始形變量狀態；同時，掃描儀適應性強，不受環境光、現場空間等外界因素干擾，在車間、實驗室等不同場景下均能穩定輸出高質量數據。掃描后生成的三維數據完整、精準，可直接與原始模型對比分析形變量，完全符合客戶檢測需求，為鈑金件的質量管控、工藝優化及使用壽命評估提供了高效且可靠的數字化保障。

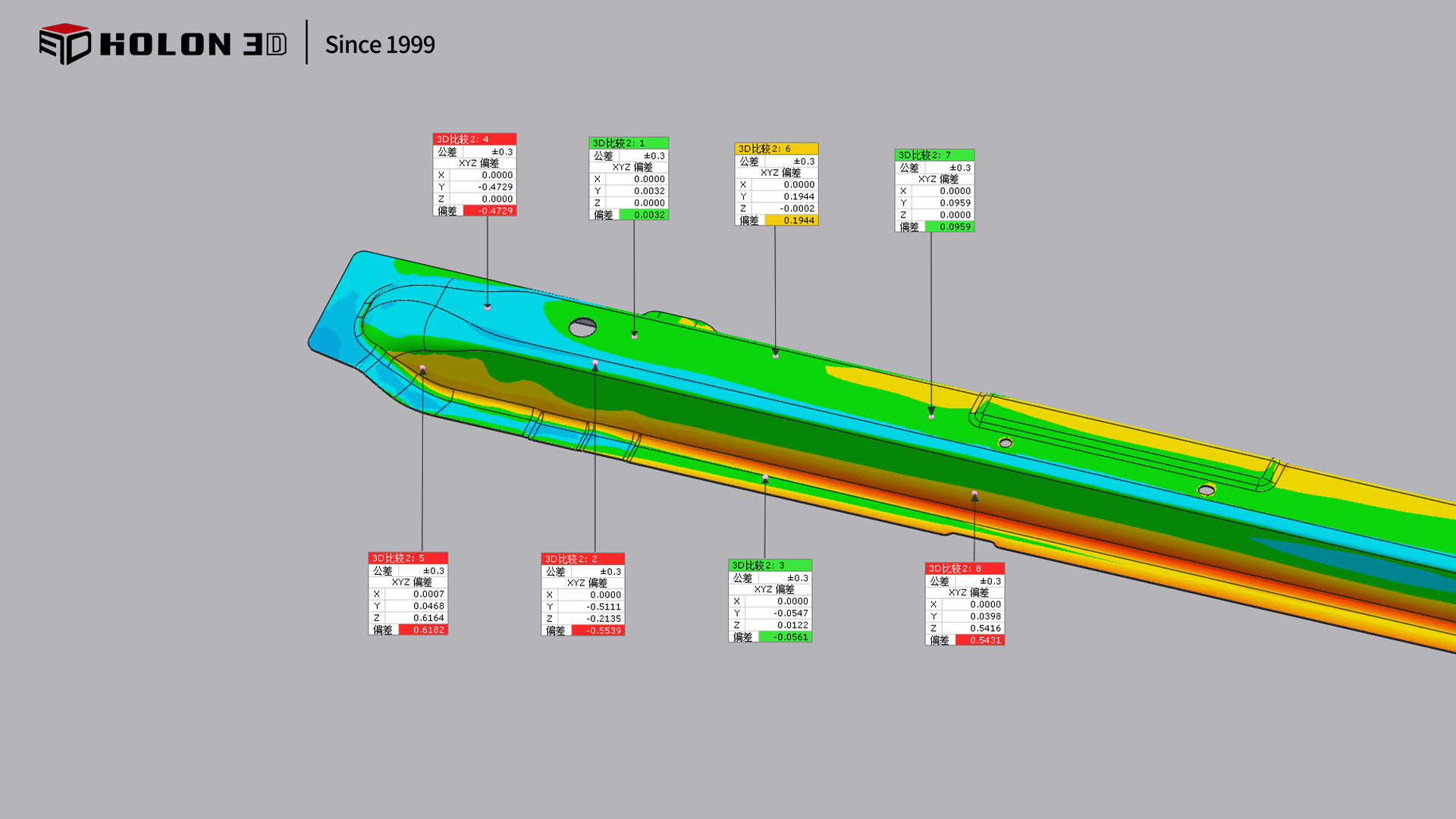

三維檢測數據圖

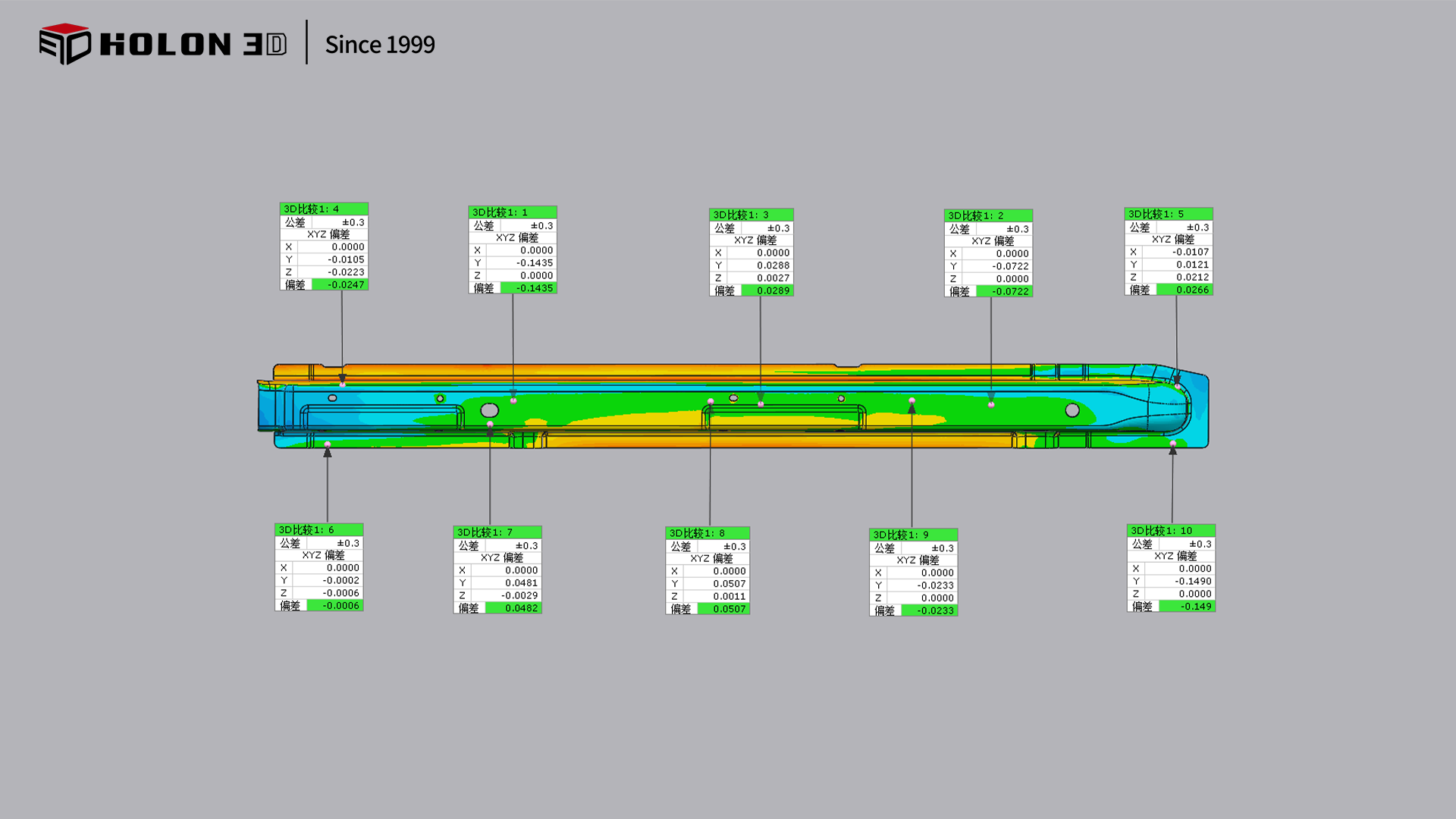

三維檢測數據圖
