三角鈑金支架三維掃描檢測 & 逆向建模
發布時間：2026-06-06
瀏覽數：69
- A +
- A
- A -
紅色三角鈑金為汽油管道疏通清洗機高壓水管卷盤安裝支架，客戶需逆向復刻 + 尺寸全檢。HOLON3D工業三維掃描儀采集工件外形、圓孔、腰型槽、安裝定位孔全維度數據，再逆向建模，輸出標準三維數模，用于鈑金沖壓、下料量產。
三角鈑金支架實物圖
面臨問題
工件分布數十處圓孔、腰型槽，人工卡尺逐個測孔距效率低，累計尺寸誤差大；鈑金圓弧折彎邊依靠肉眼 + 量具難以獲取連續曲面參數，手繪模型和實物外形不符；手工制圖僅能標注零散尺寸，無完整三維模型，后續改型優化需重新測繪。
解決方案
華朗三維工程師采用三維掃描儀獲取支架外輪廓、所有安裝孔、腰型槽、折彎曲面完整點云，無損保護漆面，快速完成數據采集。獲取的點云數據去噪修整后擬合實體結構，精準還原孔徑、孔間距、折彎弧度，導入逆向軟件重新建模生成 STEP/IGS 通用加工模型。相比人工測繪，建模周期縮短 80%，建模精度滿足鈑金量產標準，實現無圖紙零件快速批量復刻。

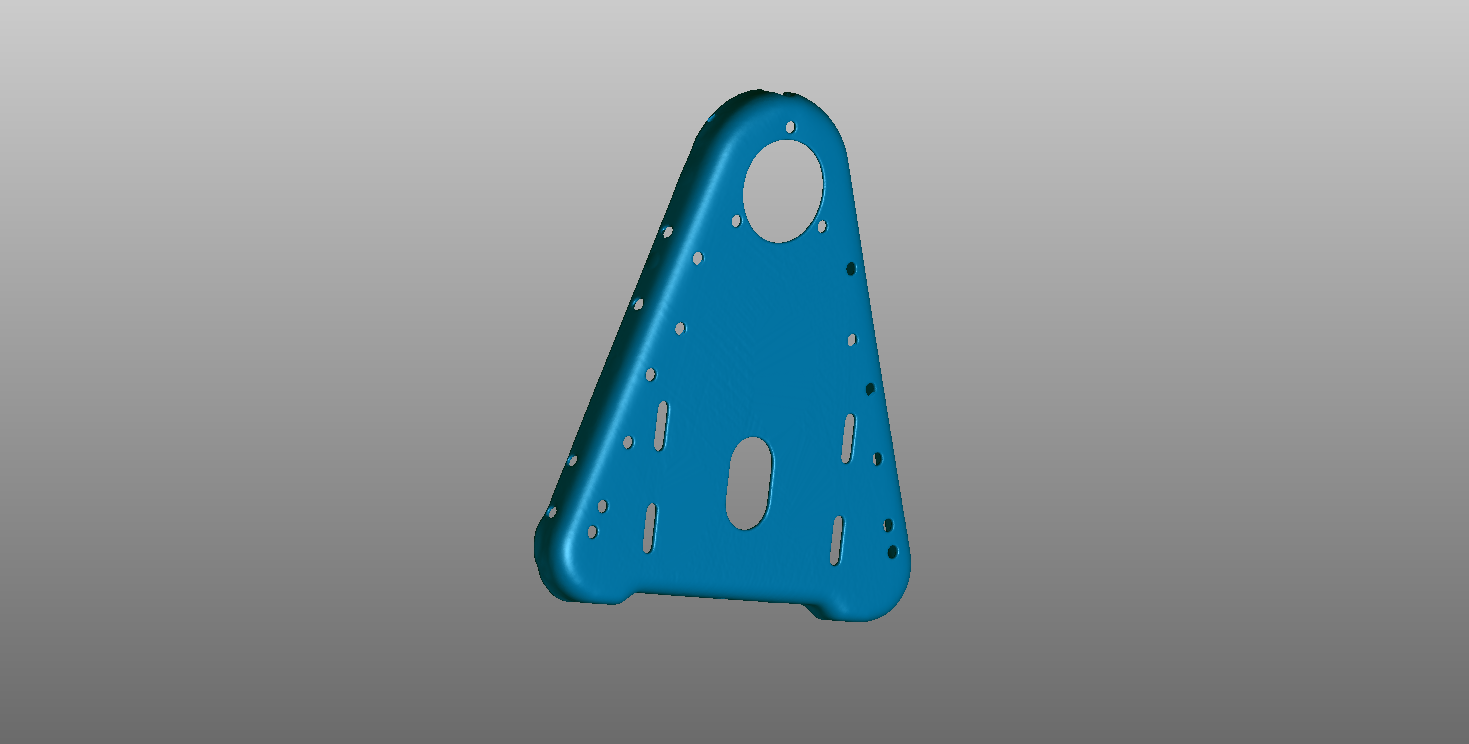

三角鈑金支架stl圖

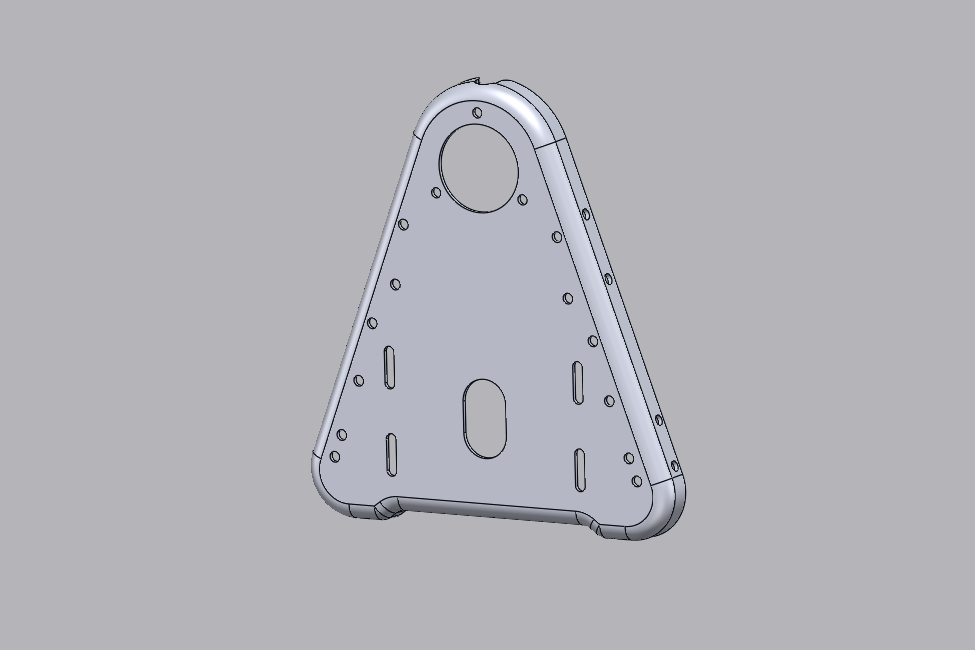

三角鈑金支架stp圖

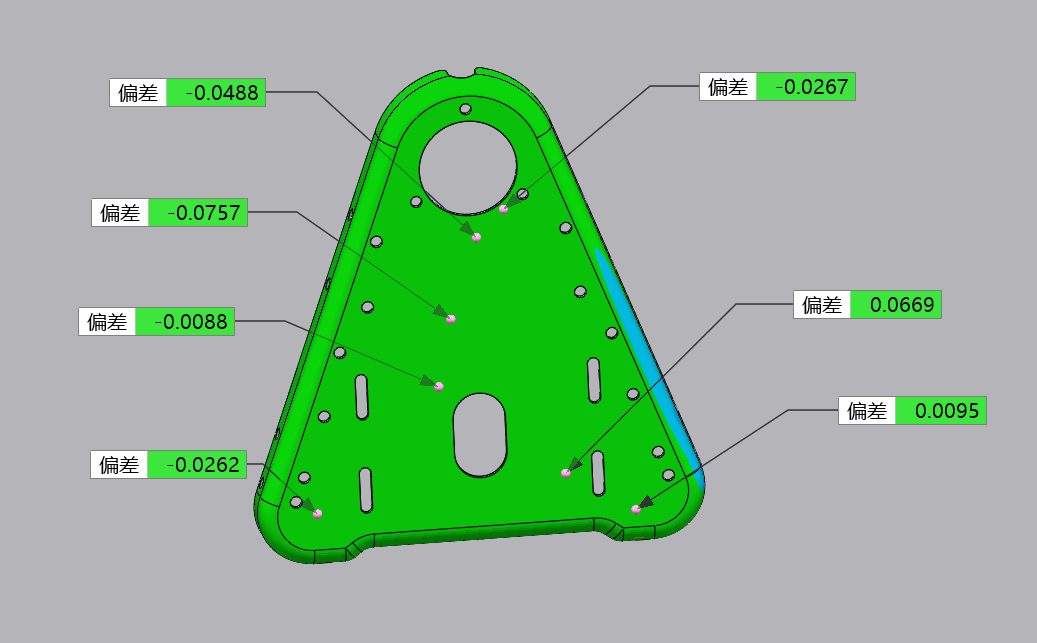

三角鈑金支架偏差色譜圖
