湘潭某知名模具制造商需要對汽車發泡膜進行三維檢測，華朗三維工程師使用三維攝影測量系統HL-3DP檢測汽車發泡膜，用得到的三維數據與原有三維數據進行對比分析，看到實際工件與CAD圖紙的整體偏差，檢查質量是否合格。
1、汽車發泡膜模具體型龐大，表面輪廓不一，結構復雜，且曲面多，測量難度較大。
2、使用傳統的測量方法，只能獲取部分?jǐn)?shù)據，對曲面以及斜度較大的部位無法測量，導致獲取的數據量不完整，無法對汽車發泡膜模具質量進行檢測。
客戶需對汽車發泡膜進行質量檢測，傳統的測量方法效率非常低而且誤差大。針對客戶面臨的問題，華朗三維工程師提出解決方案：使用掃描設備三維攝影測量系統HL-3DP對汽車發泡膜模具進行全局拍照，得到檢測部位標志點的三維坐標，將拍攝完的照片導入到軟件中進行計算，計算出的數據與原始數模圖再進行檢測對比分析，得到汽車發泡膜 使用三維攝影測量系統HL-3DP對汽車發泡膜進行拍攝，僅需30分鐘就能獲取汽車發泡膜模具三維數據，且測量精度非常高。迅速檢測汽車發泡膜 (CAD) 模型和產品之間的差異，檢查汽車發泡膜模具質量是否合格，有效解決客戶所面臨的問題。

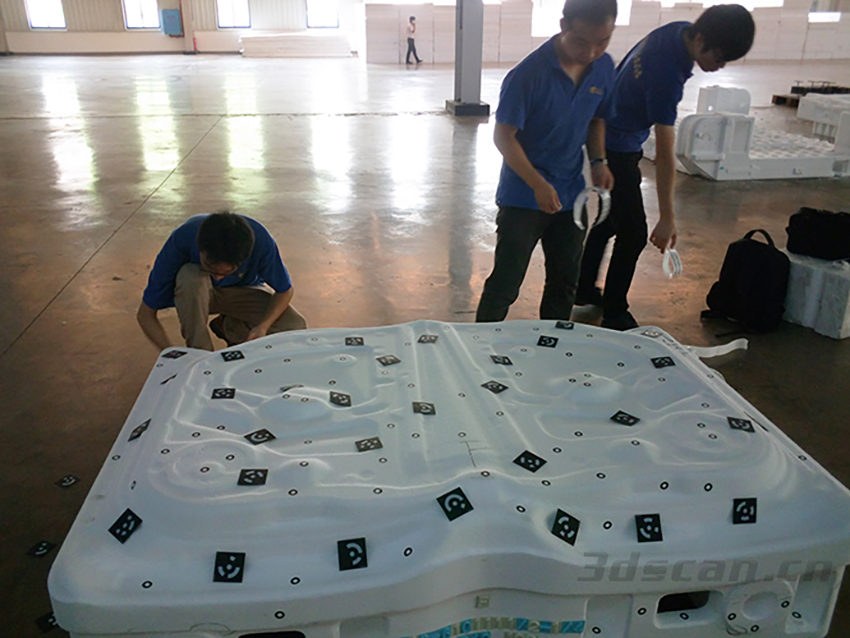

汽車發泡膜模具現場實物圖

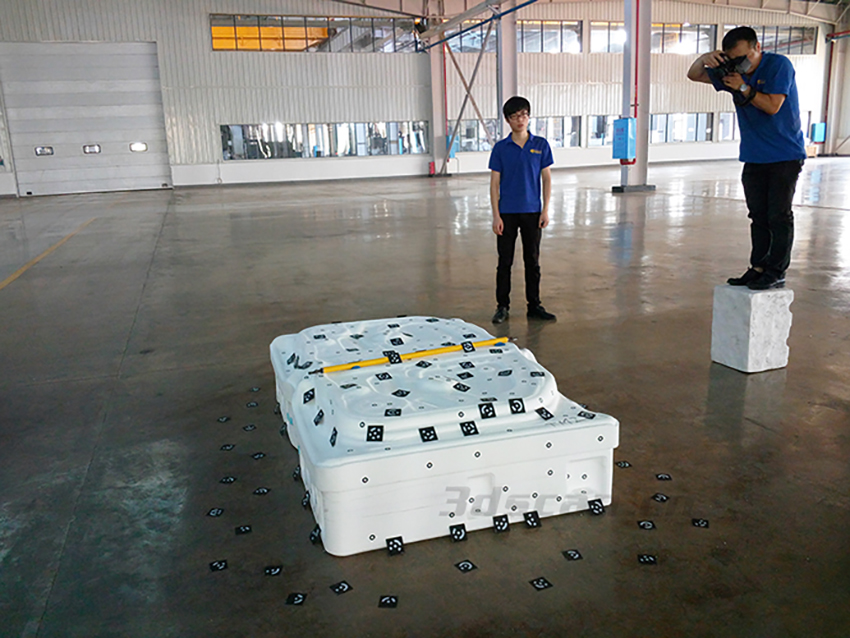

汽車發泡膜模具掃描現場圖

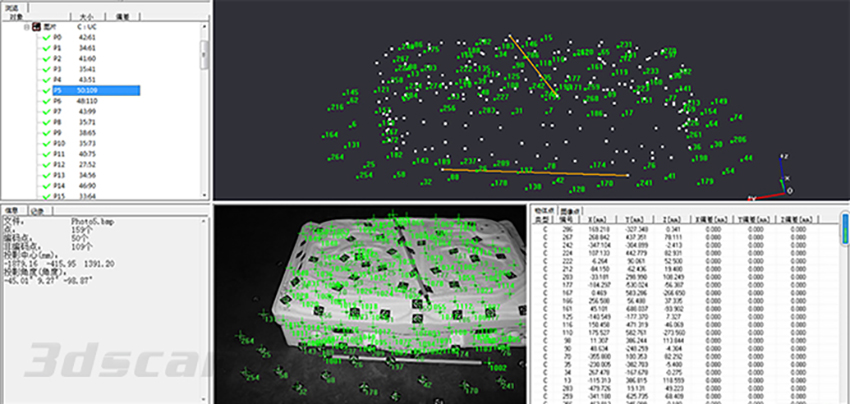

汽車發泡膜模具三維數據圖

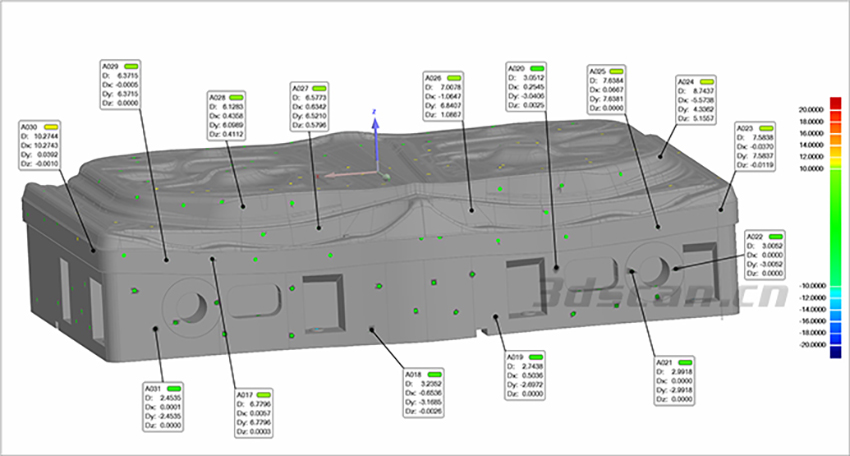

汽車發泡膜模具三維檢測分析圖

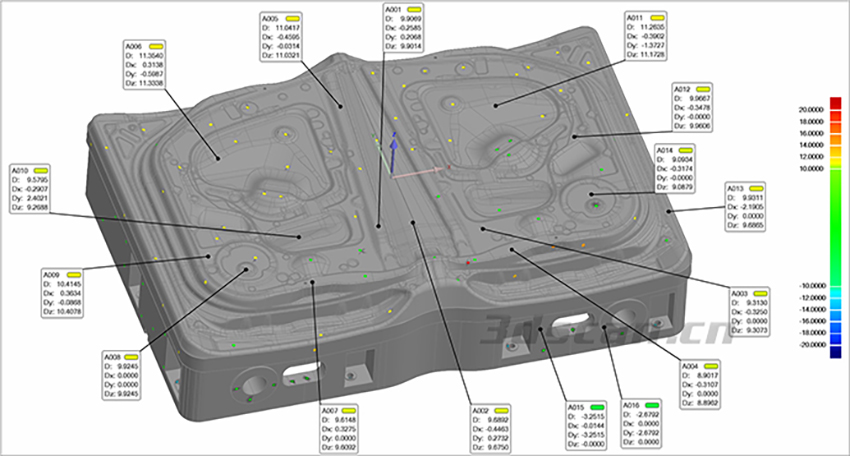

汽車發泡膜模具三維檢測分析圖

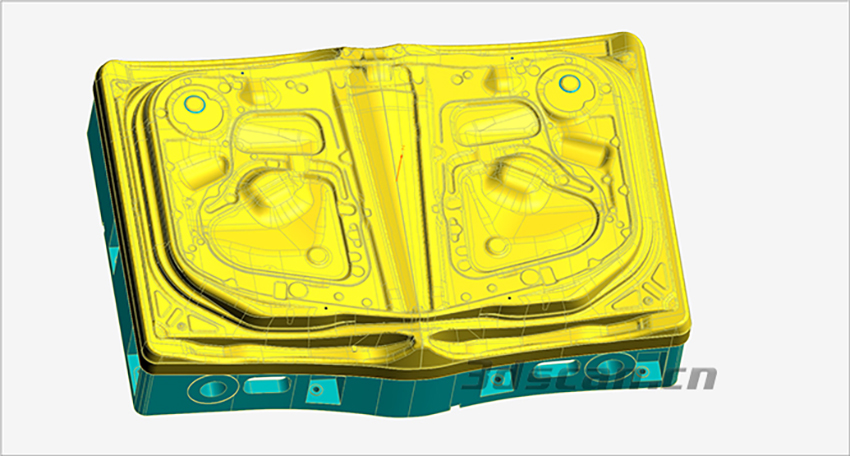

汽車發泡膜模具三維數據圖
