模具型腔直接決定了成型產品的形狀、尺寸精度和外觀質量。高精度的型腔能有效保證產品質量。因此，模具型腔在工業生產中具有至關重要的作用，其設計和制造需要結合具體的零件要求和加工工藝，以確保高質量、高效率的生產加工。
面臨問題
1.工件體型較大，有較多的曲面結構，有孔洞，并且需要孔深的數據。
2.模具是精密工件，對精度有很高的要求，傳統測量方法對整體的偏差測量困難。

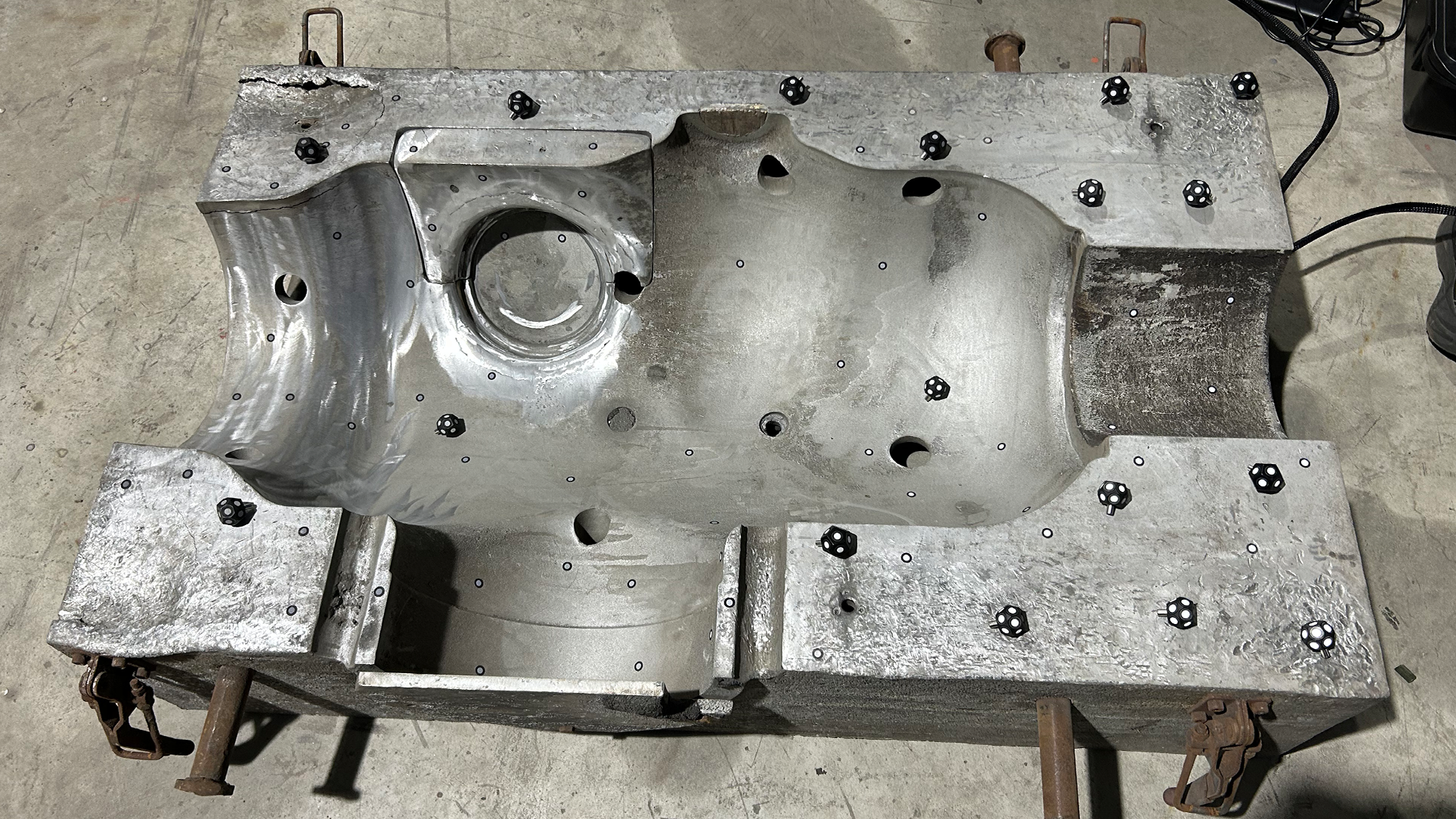

實物圖
解決方案
華朗三維工程師根據客戶工件的特征，采用手持式三維掃描儀Smart 49進行掃描演示。先使用大范圍掃描模式掃描模具整體輪廓，然后切換成單條激光線的深孔掃描模式，專門掃描深孔位置，精準捕捉孔內。掃描儀精度高達0.02mm。掃描儀體型較小，操作簡單，可以實時成像，掃描完成的數據導入檢測軟件可以快速導出PDF檢測報告。

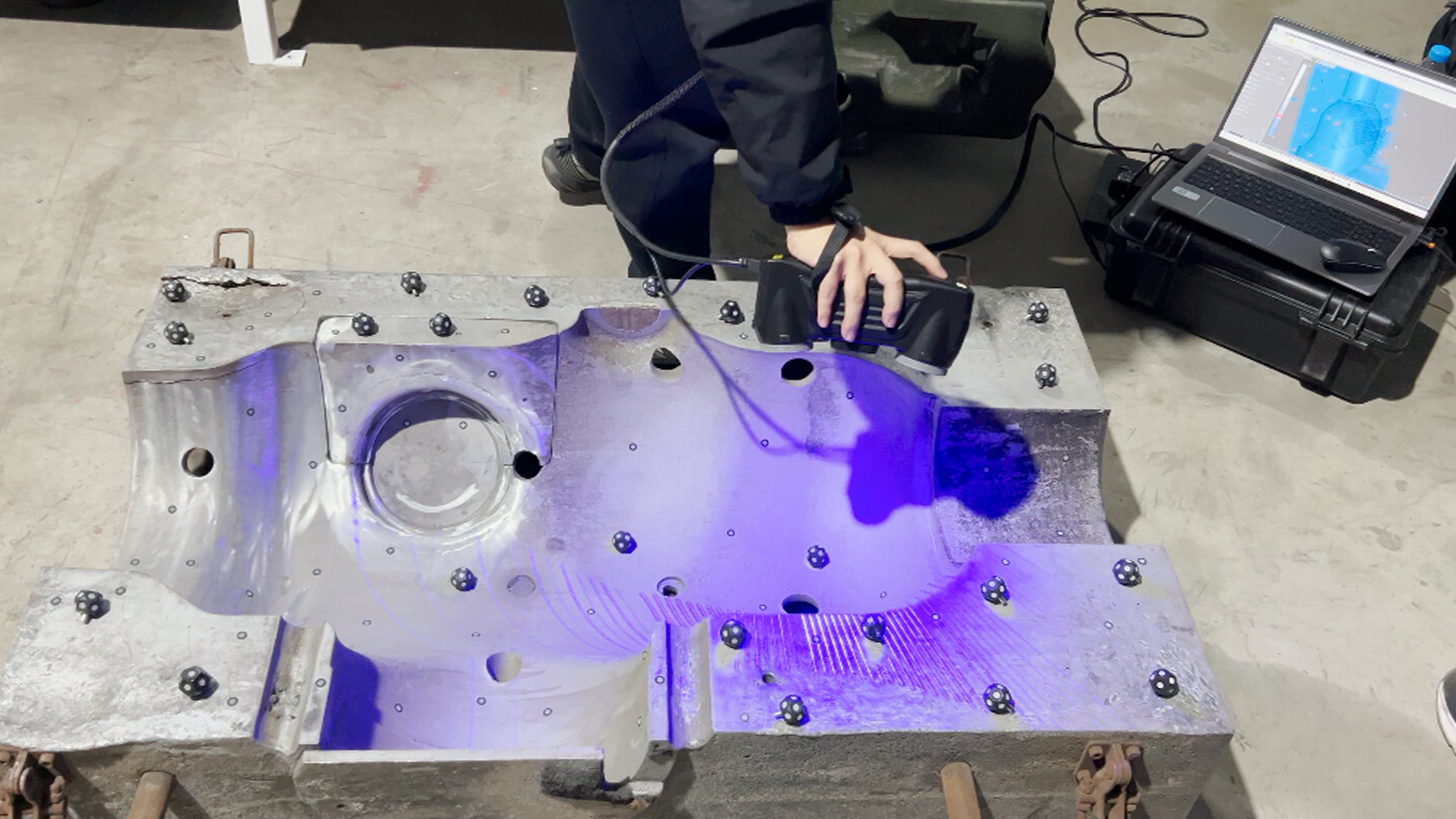

現場掃描圖

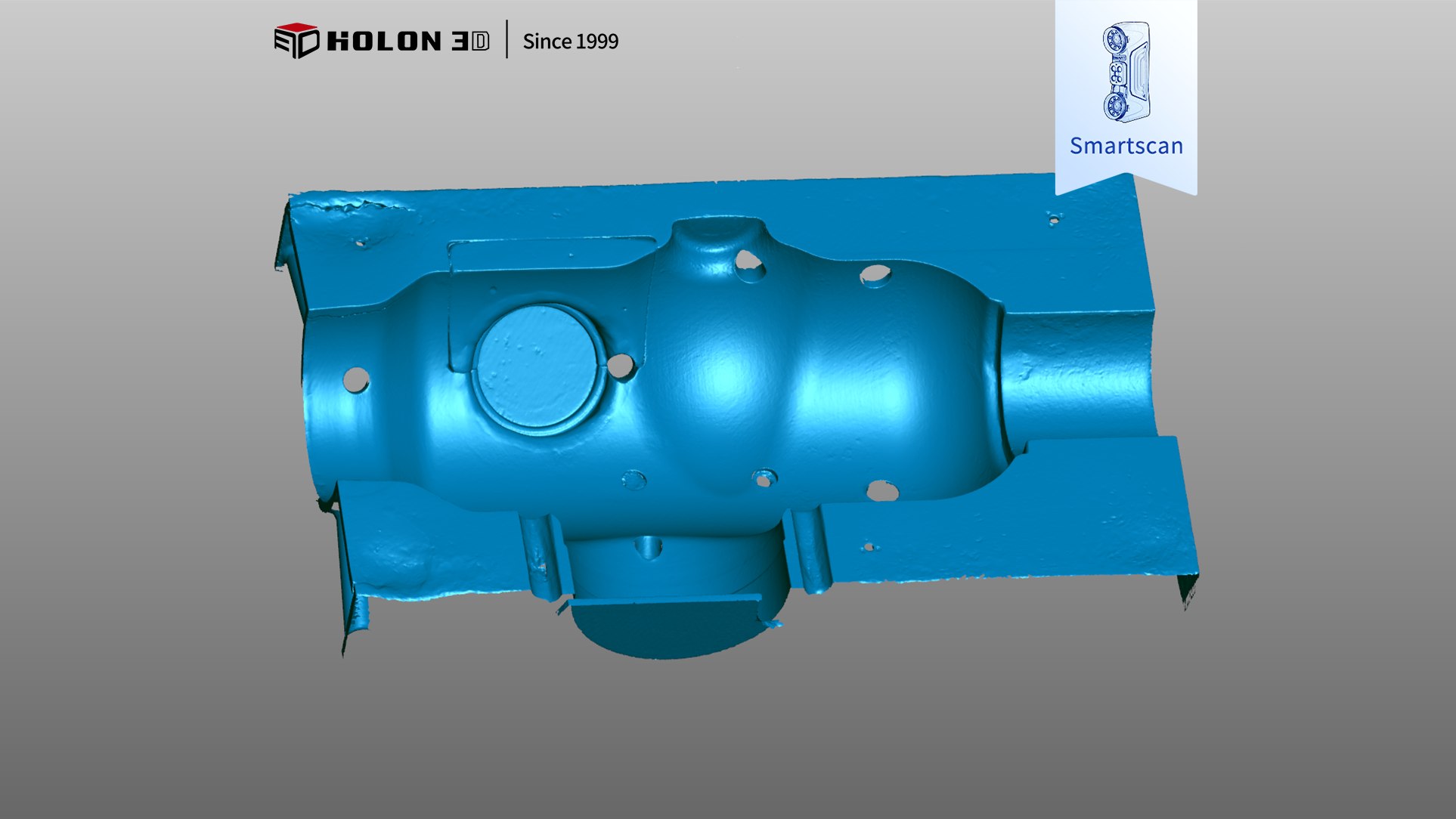

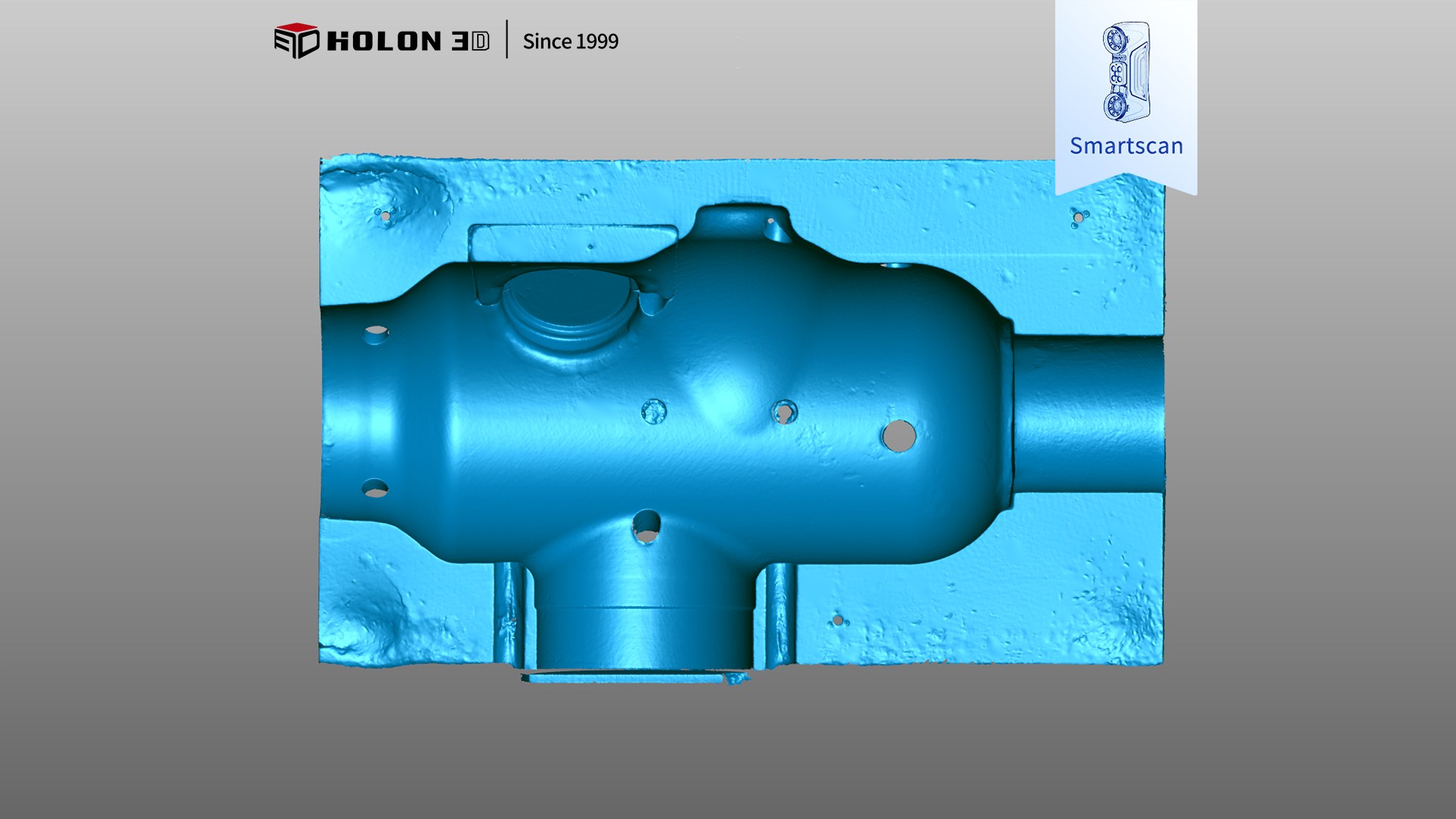

STL數據圖
