某汽車傳動零部件制造企業產品交付前需全尺寸形位公差檢測、鑄件缺陷比對、加工余量校核、逆向改型數據采集，傳統卡尺、三坐標單點抽檢方式無法完整獲取復雜內腔、曲面油道、異形安裝凸臺全域三維數據。企業選擇華朗手持式工業級三維掃描儀對變速箱殼體開展全外形數字化采集，完成批量質檢、缺陷分析與產品改型逆向建模，實現精密壓鑄殼體全流程數字化質控。
殼體油道深槽、異形曲面密集，三坐標僅能單點抽檢，油道內壁、過渡圓角細節無法全覆蓋，鑄造缺陷易漏檢，存在漏油、換擋故障風險；
單件三坐標完整檢測耗時 2~3 小時，批量檢測效率低下，新品改型手工測繪建模周期漫長；
多組陣列螺紋孔、異形安裝凸臺形位公差校核難度大，人工記錄數據易出錯，報告出具繁瑣；
鑄件氣孔、補焊區域無三維量化數據，修復余量無標準參考，返工率高。
掃描圖
采用華朗三維工業級掃描儀，對變速箱殼體正反面、內腔油道、側面安裝凸臺、外圈法蘭全區域快速掃描，華朗掃描儀單幀掃描幅面覆蓋范圍廣（550*600mm），針對變速箱殼體大圓形法蘭、大面積油路板面無需頻繁挪動設備拼接，減少拼接誤差；內置多標記點自動拼接算法，大件整體拼接精度控制在 0.02mm 以內，保障全域尺寸一致性。搭載華朗自研工業藍光光柵，抗鋁合金高光反光，少量顯影劑預處理即可作業；標配 0.01mm 高精度分辨率，窄深迷宮油道、微小螺紋孔內壁、薄壁曲面均可完整捕獲無丟失細節；單殼體完整數據采集僅 10–15 分鐘，檢測效率較三坐標提升 8 倍以上。掃描獲取的高精度點云數據可直接用于尺寸數據測量、逆向設計和數據比對。

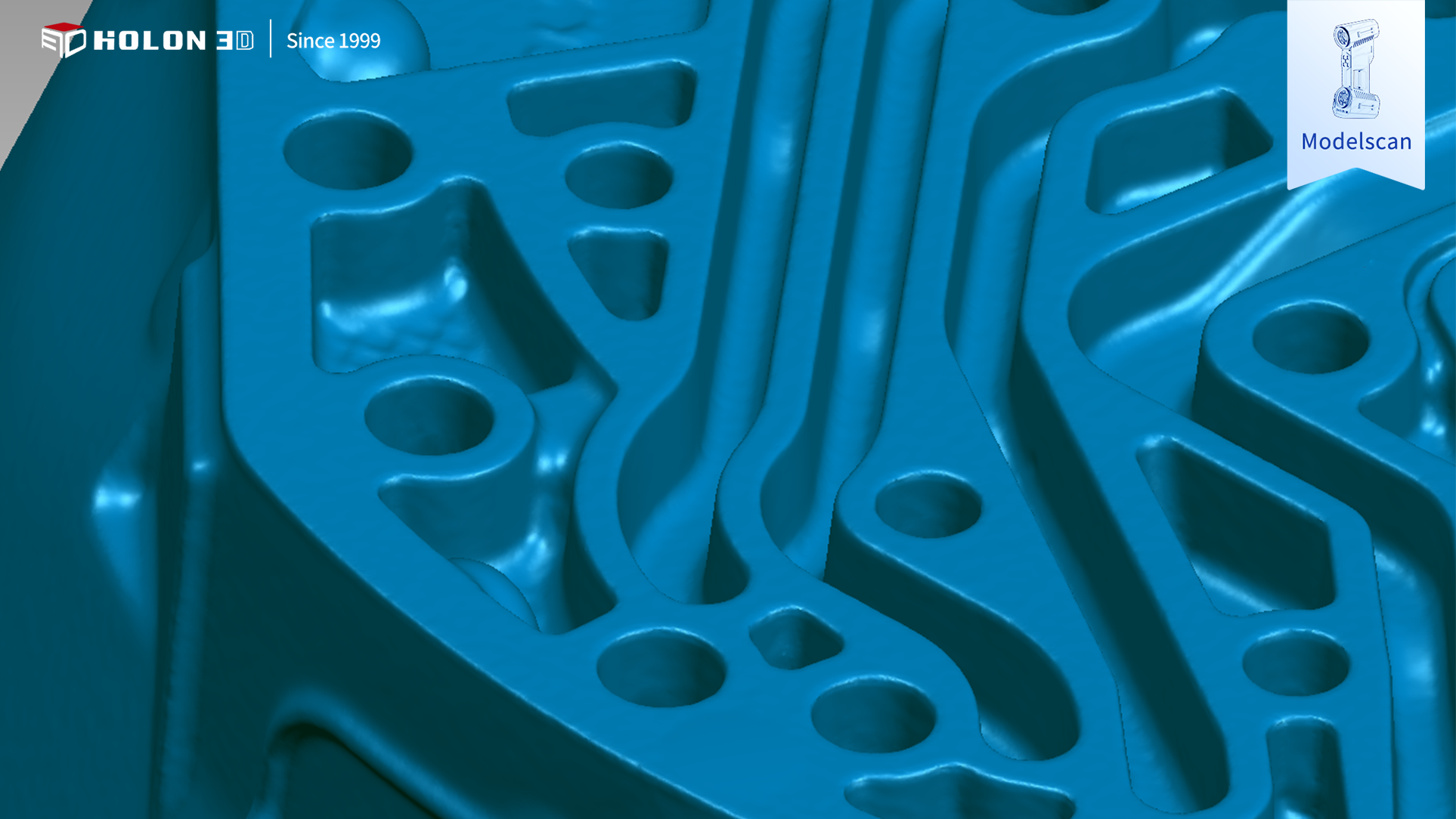

stl掃描數據圖1

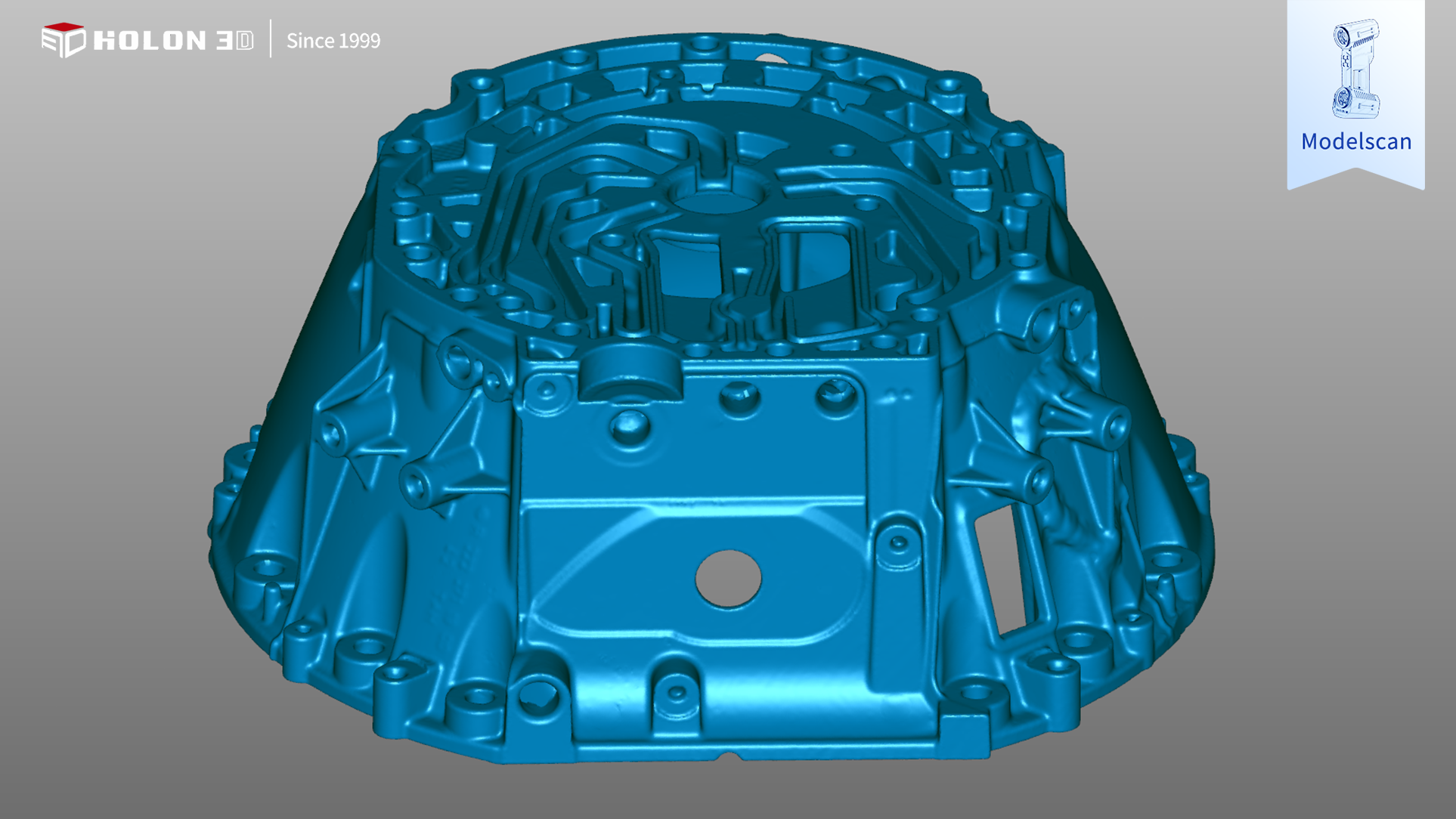

stl掃描數據圖2

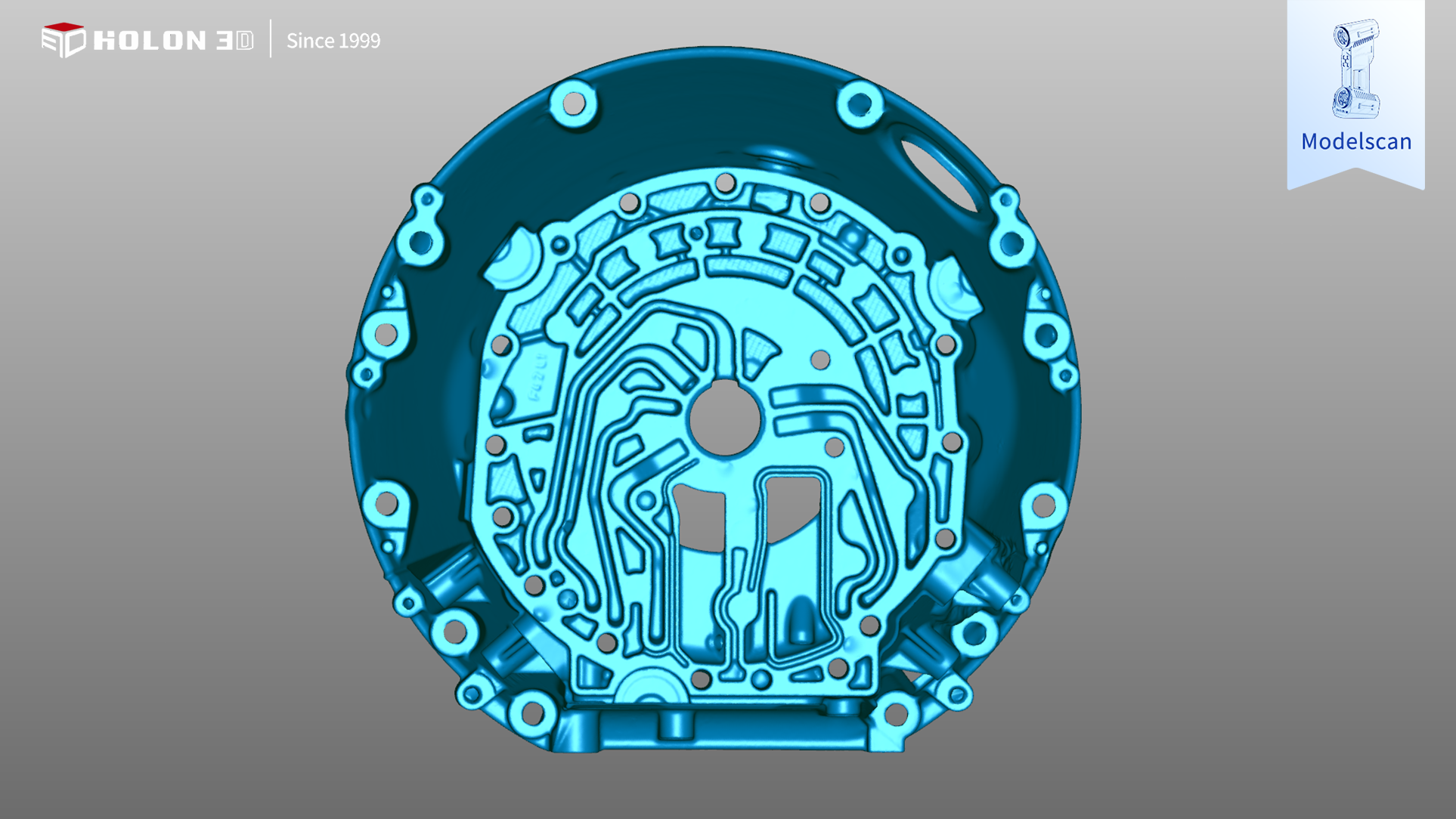

stl掃描數據圖3
stl掃描數據圖4
stl掃描數據圖5
項目落地成效
單件全尺寸檢測時長由 2h 縮短至 15min，徹底解決產線檢測工位積壓問題；
復雜油道、內腔微小缺陷漏檢清零，變速箱殼體滲漏不良率大幅下降；
鑄件補焊修復實現數字化量化管控，工件返工率降低 35%；
逆向開發建模周期大幅壓縮，高效匹配客戶產品迭代需求；
全套三維檢測數據完整可追溯，順利通過多家整車主機廠精密零部件數字化質控審核。
