某電機生產企業希望基于現有成熟轉子產品進行逆向建模，用于產品改型設計與國產化替代開發，需在保證精度前提下快速獲取轉子完整三維數模?？蛻?hù)選用華朗三維手持式工業級掃描儀結合逆向工程軟件，完成從實物到三維模型的數字化轉化，將建模周期縮短60%以上。
實物圖
轉子整體呈圓柱旋轉體結構，磁極表面為不規則弧面，卡尺、高度規僅能測量少數外露線性尺寸，曲面輪廓、間隙、對稱結構無法精準測繪，建模后與實物偏差大。依靠傳統量具手工測繪整套轉子，完整建模至少 3~5 天，人工讀數、手繪輪廓存在累積誤差，后續沖壓、車削模具試模反復返工，大幅拉長新品開發周期，難以滿足客戶需求。
實物圖
選用華朗高精度藍光三維掃描儀，設備完美適配發電機轉子無損逆向場景。非接觸式光學掃描， 0.02mm超高掃描精度，軸類公差、爪極曲面、滑環環形結構細節完整還原，僅需 10 分鐘，快速輸出完整點云數據，較傳統測繪方式效率提升10倍以上；配合Geomagic Studio逆向軟件進行點云處理與曲面重構，最終導入Pro/E、UG等CAD軟件完成實體建模，華朗三維掃描+逆向建模方案為汽車發電機轉子提供了從實物到數字模型的高效路徑，有效解決了復雜旋轉體零部件測繪困難、周期長、精度不足等痛點，助力企業縮短產品開發周期、加快國產化替代步伐。

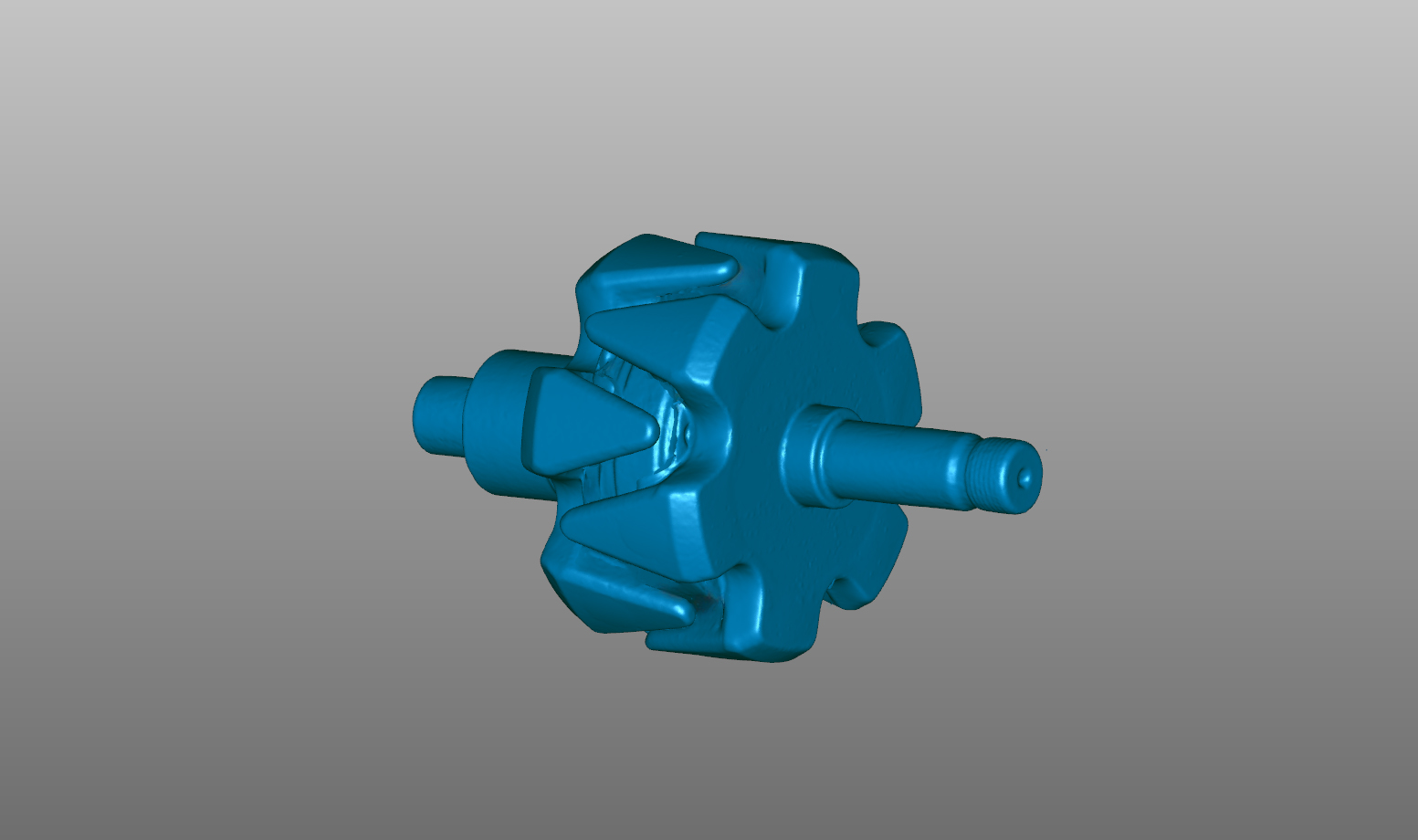

掃描數據stl圖

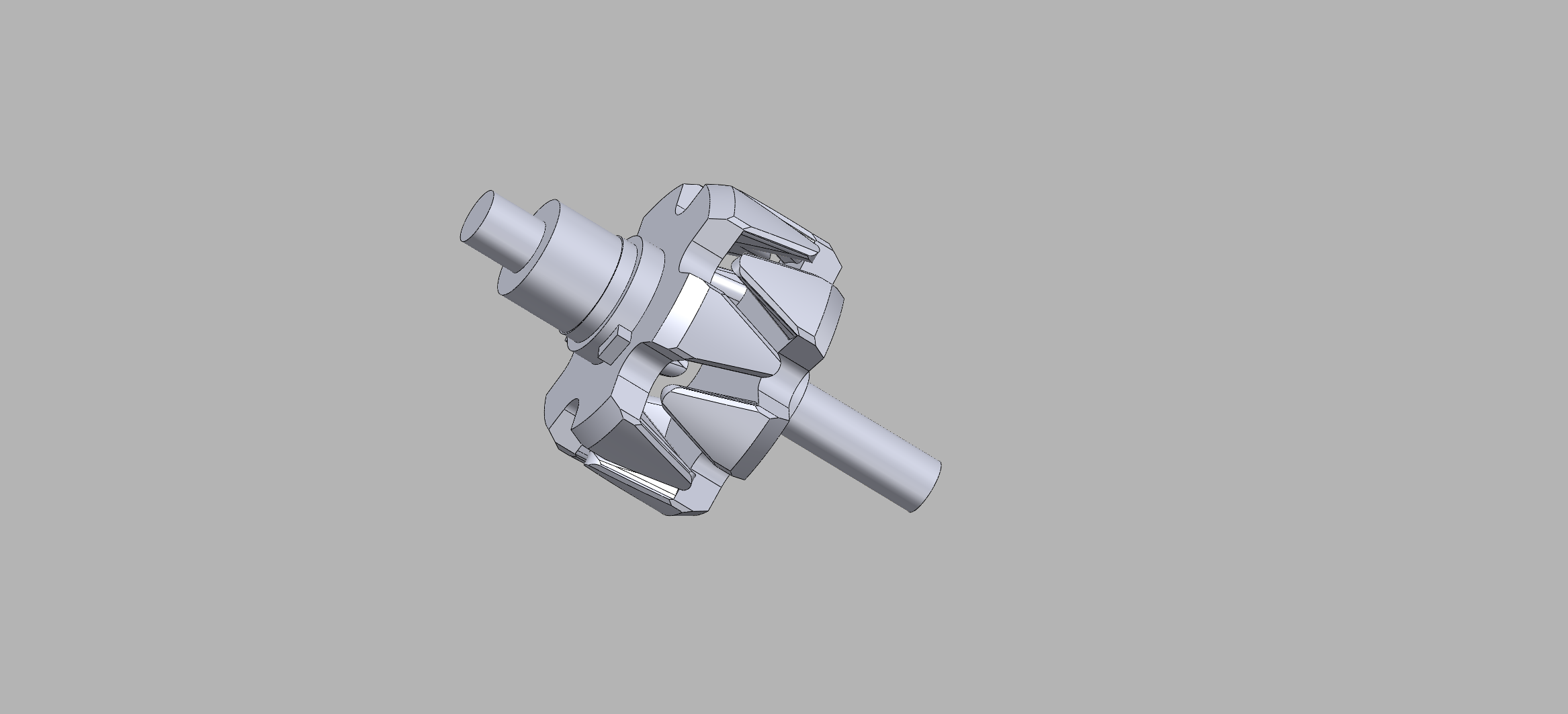

逆向建模stp圖
