鋁合金鑄造電機前端蓋三維掃描
發布時間：2026-07-23
瀏覽數：8
- A +
- A
- A -
在現代工業制造中，鋁合金壓鑄件因其輕量化和優異的散熱性能被廣泛應用。圖示產品為一款帶有復雜內部加強筋的異形壓鑄件（常用于減速器殼體、電機端蓋或特殊支架）。該零件在壓鑄過程中極易因內應力釋放產生整體翹曲，且中心的十字加強筋區域?qū)Τ叽缇纫髽O高。傳統的單點接觸式測量（如千分表打表）不僅效率低下，更無法直觀呈現零件的全局3D變形趨勢。華朗三維通過高精度三維掃描技術，為該廠家實現了從“單點抽檢”到“全域全檢”的質控升級。
掃描圖
面臨問題
鑄造件結構復雜，細節特征多，常規手工測量方式難以快速、完整地獲取所有結構的精確外形數據，客戶要求快速完成掃描并交付點云/STL模型文件，且需保證數據完整無死角。
鋁合金鑄造電機前端蓋實物圖
解決方案

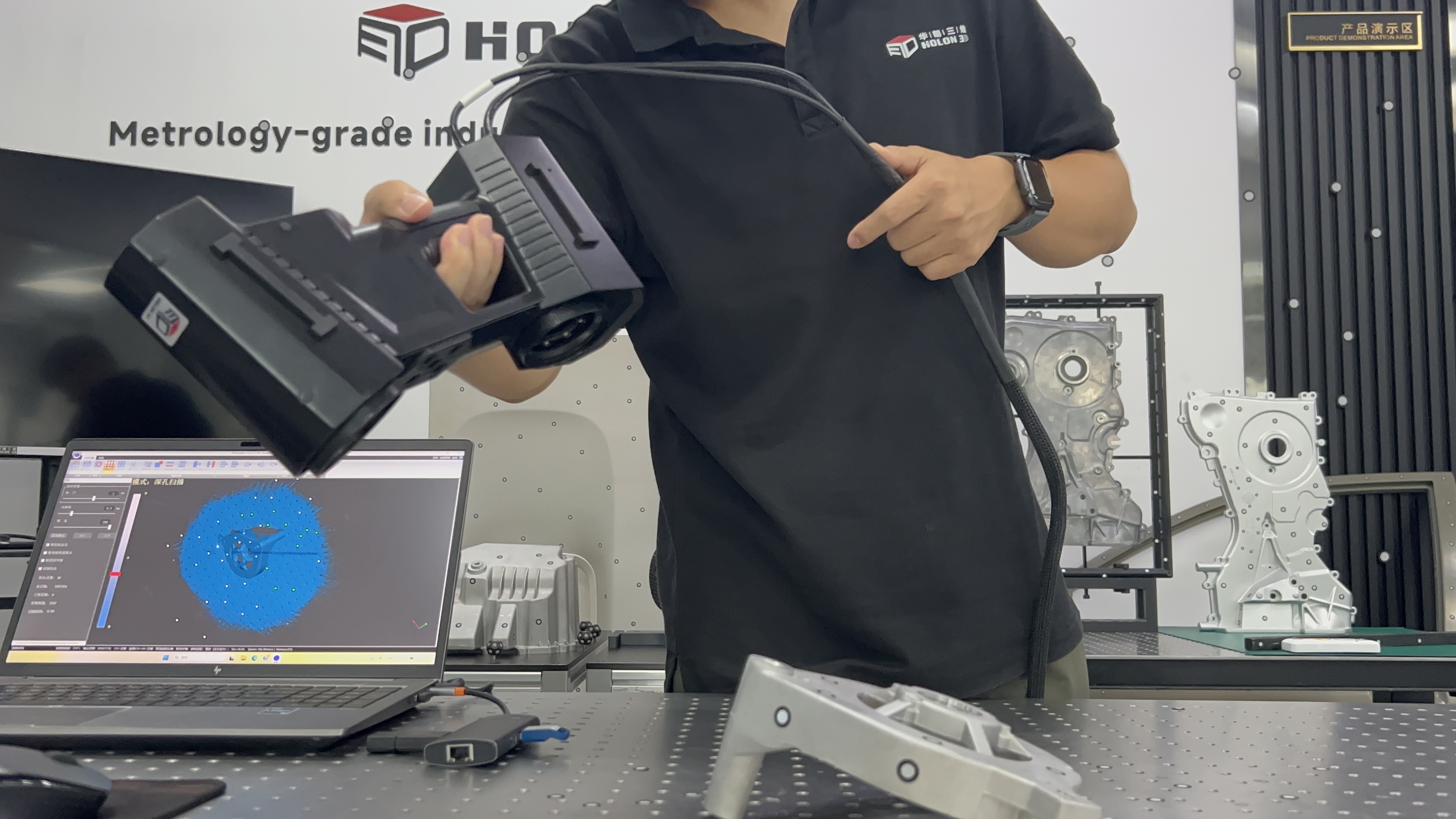

華朗三維技術工程師使用三維掃描儀Model 49對工件進行掃描，掃描儀測量速度快，且獲取數據精度高，穩定性強，能快速準確的掃描工件。設備激光線可切換單條，方便掃描深孔，細節處，能獲取完整的數據。掃描出來的數據符合客戶需求，細節處的表現也很好，客戶表示很滿意。

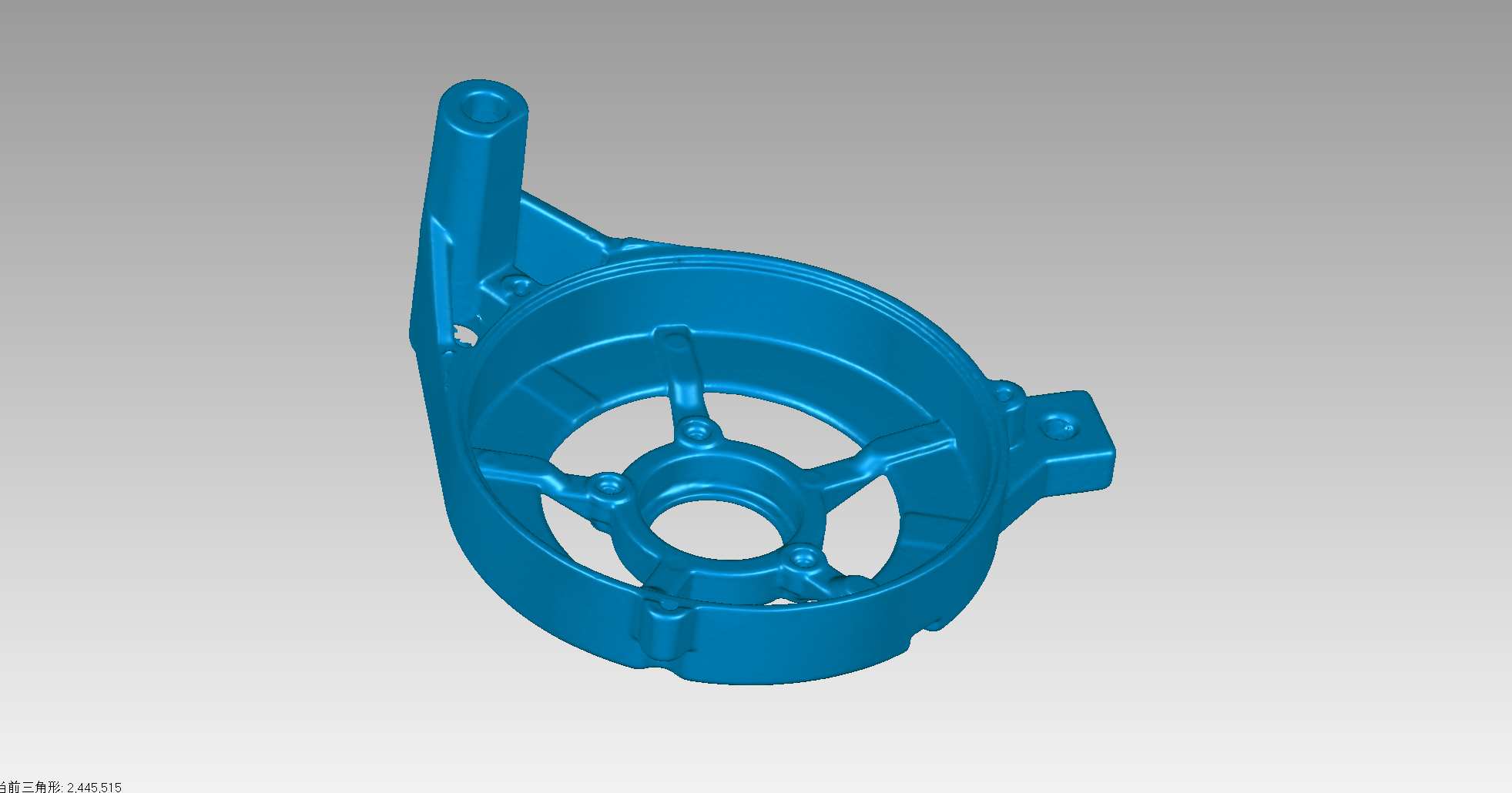

掃描數據（stl）圖

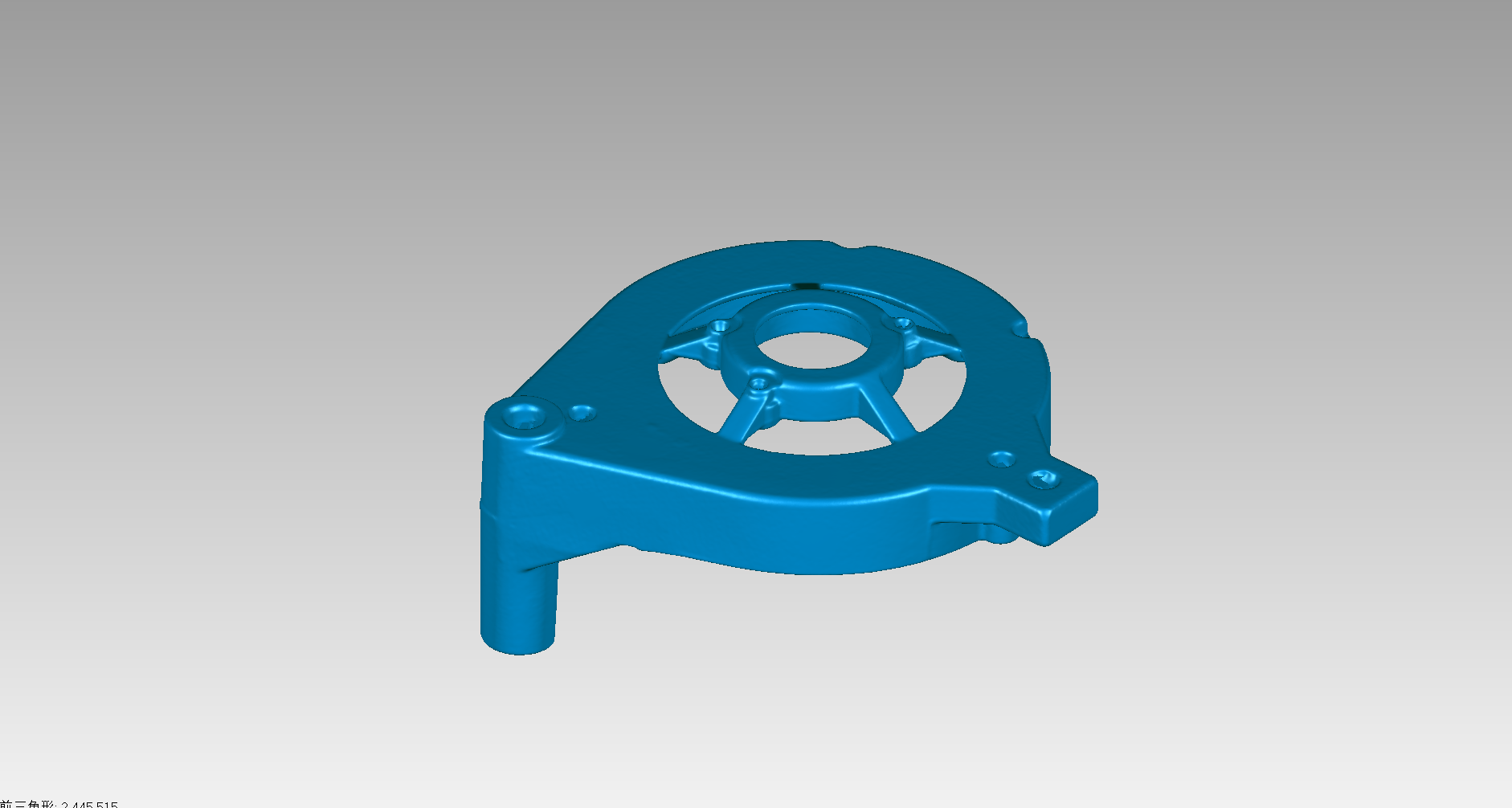

掃描數據（stl）圖
