汽車保險杠三維掃描案例
發布時間：2024-03-05
瀏覽數：1238
- A +
- A
- A -
國內某知名汽車生產制造商需對汽車保險杠進行逆向設計，采用華朗三維自主研發的拍照式三維掃描儀HL-3DS+對汽車保險桿進行三維掃描，獲取到高精度的三維數據，提高汽車保險桿的二次開發效率，節約了成本，縮短了新產品的開發周期。
面臨問題
1、單純使用傳統的方法(如檢具、治具、三坐標等)去測量汽車保險桿，十分的繁瑣、耗時，而且不易對汽車保險桿的形狀進行準確、快速地測量、檢測。
2、汽車保險桿有許多曲面和卡扣部位，而且保險桿體積比較大容易產生形變，一般的三維掃描儀難以快速、準確獲取汽車保險桿的三維數字模型。
解決方案
客戶想對生產出來的汽車保險桿做進一步改進，節約生產成本，提高產品合格率。因此華朗三維工程師提供了專業的解決方案：使用拍照式三維掃描儀HL-3DS+(快速獲取汽車保險桿高精度的三維數據)+逆向設計軟件(將汽車保險桿點云數據轉換為三角網格面數據)協助該公司進行汽車保險桿的二次設計。

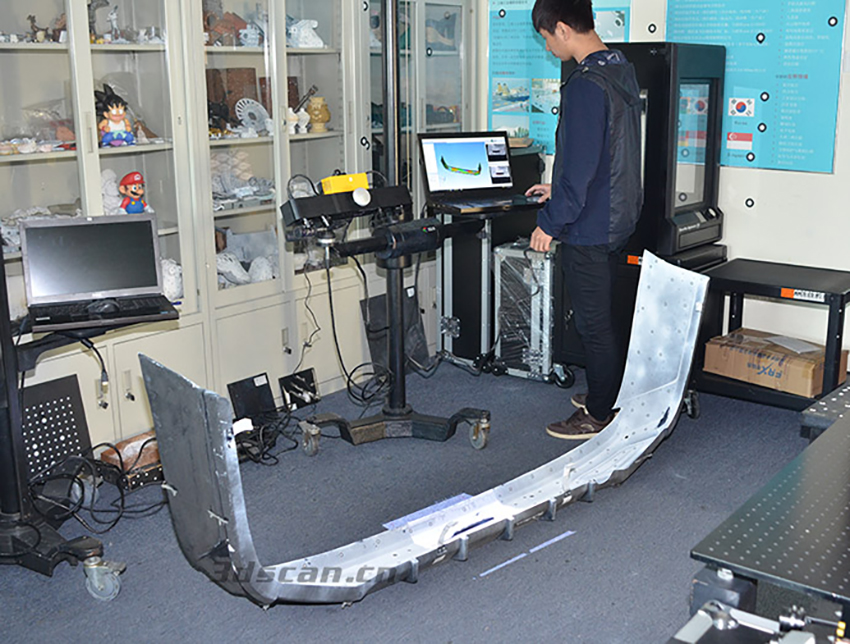

汽車保險杠掃描現場

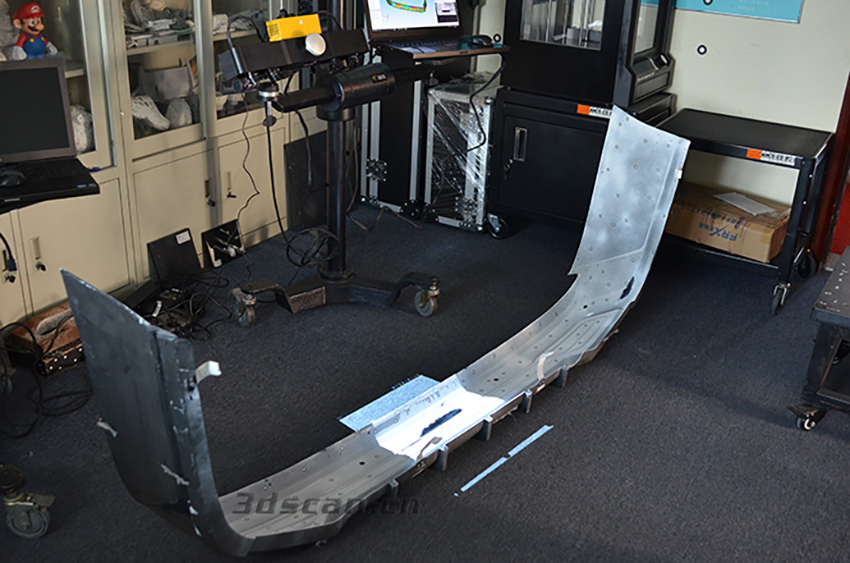

汽車保險杠現場掃描圖

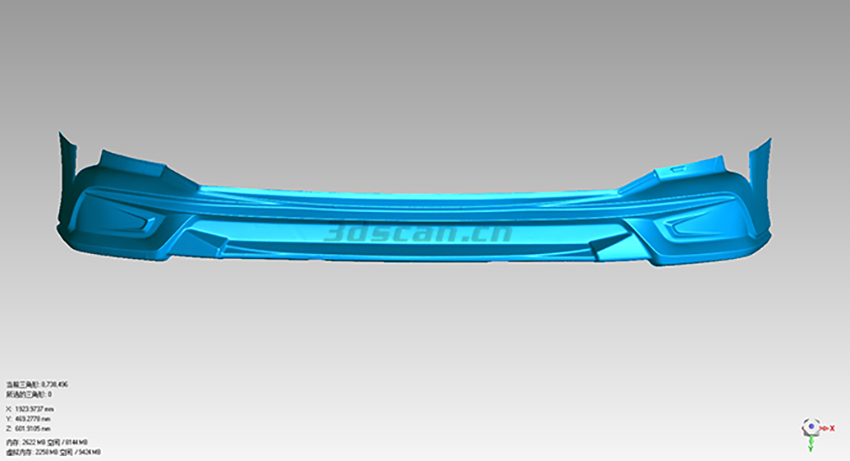

汽車保險杠STL數據圖

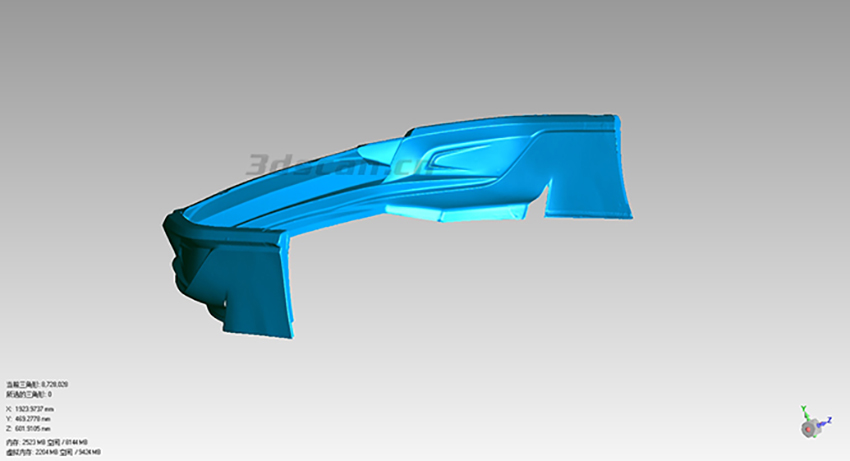

汽車保險杠STL數據圖

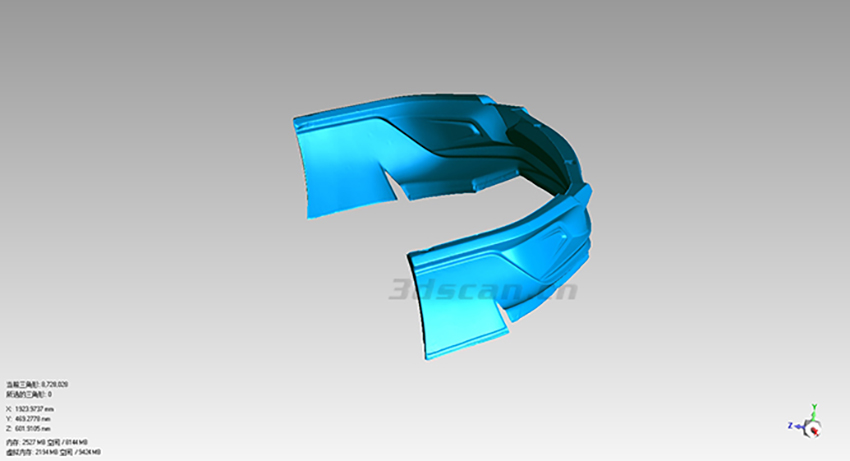

汽車保險杠STL數據圖
