動車駕駛艙掃描案例
發布時間：2024-03-05
瀏覽數：1488
- A +
- A
- A -
動車駕駛艙掃描要求非常高，弧度較大，曲面多，采用傳統的測量方法比較困難，無法快速、精準得獲取動車駕駛艙的三維模型數據。
面臨問題
動車駕駛艙掃描要求非常高，弧度較大，曲面多，采用傳統的測量方法比較困難，無法快速、精準得獲取動車駕駛艙的三維模型數據。
解決方案
針對客戶所面臨的問題，華朗技術工程師提出解決方案中使用：手持式三維掃描儀HL-3DH-3M獲取動車駕駛艙三維數據，動車研究人員根據掃描完成的三維數據對于后續的列車流場數值計算、模型風洞試驗、外板模具進行二次設計與產品改良。
掃描設備：
手持式三維掃描儀HL-3DH-3M
產品特點：
1、外形小巧,重量輕（950g），攜帶、使用方便
2、無需外接交流電源，開箱即用，不用標定
3、采用角點測量，掃描速度更快
4、使用獨創的角點型標記貼，與業界常用的圓點標記貼相比，定位精度更高
5、對掃描復雜形狀物體（如：汽車及內飾件等）尤為擅長，效率高、效果好、無盲區

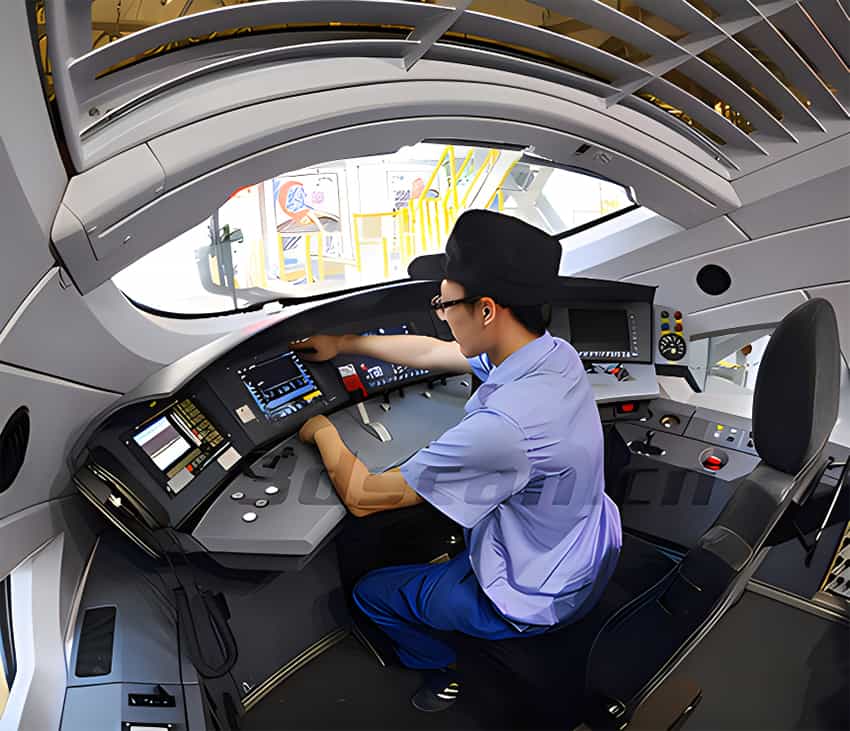

動車駕駛艙實物圖

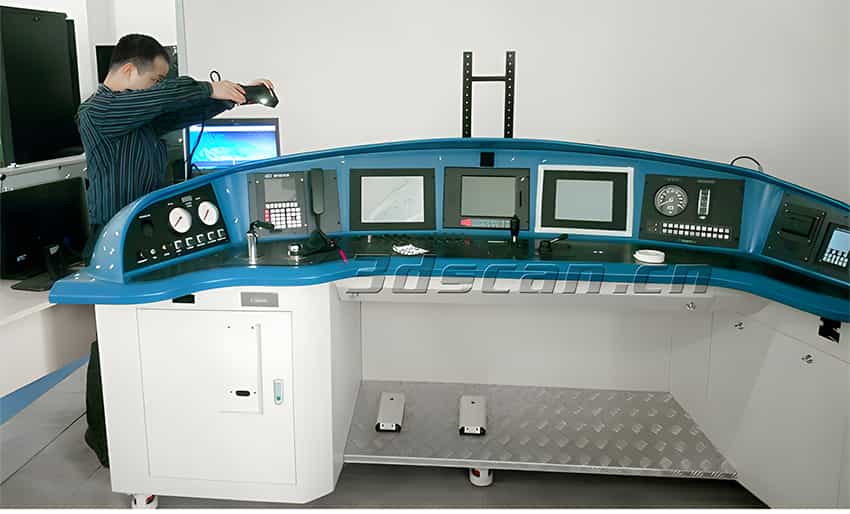

動車駕駛艙掃描現場圖

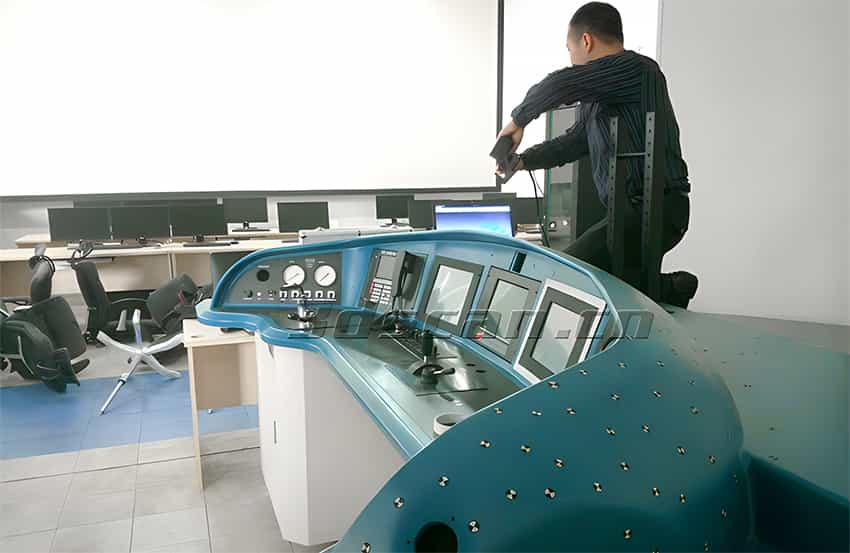

動車駕駛艙現場掃描圖

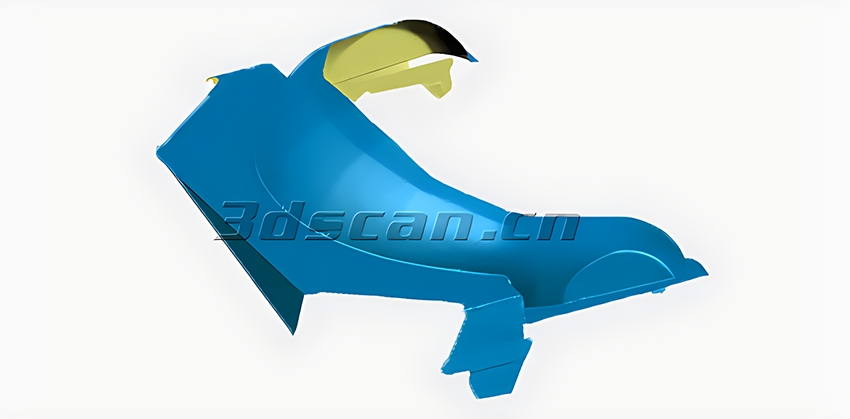

動車駕駛艙STL數據

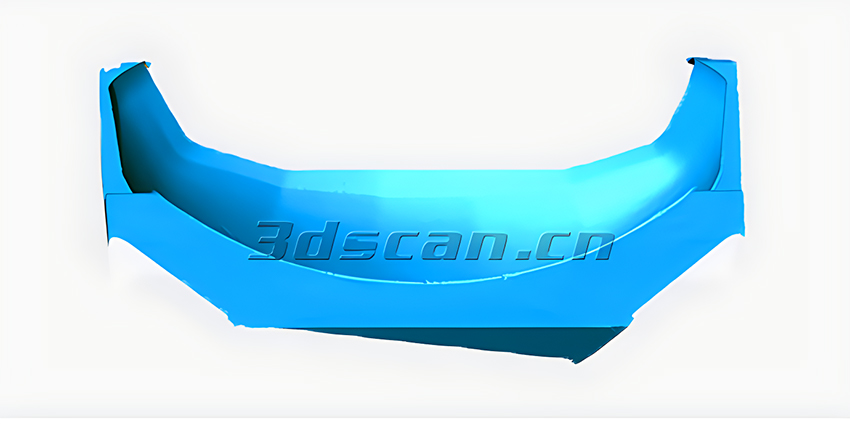

動車駕駛艙STL數據
