華朗三維受某知名賽車公司的委托，掃描賽車整車的三維數據，優化賽車性能。在了解實際情況后，華朗三維技術工程師使用三維攝影測量系統HL-3DP + 三維掃描儀HL-3DW，快速獲取汽車車身以及車輪拱數據，優化賽車風阻。
1、傳統的測量方法數據采集密度不夠（數據量不足）而且對于車身上的曲面以及弧度無法測量，無法正常的進行檢測，后期也不能逆向制圖。工作量大，效率低且精度不高，達不到客戶要求。
2、掃描賽車車身以及車輪拱，優化車身結構，使賽車具有更好的流線性。賽車車身長4.5m寬2.3m，一般三維掃描儀掃描幅面小，掃描大物件時累計掃描幅面過多。出現找不到標志點且拼接不上等問題。產生工作量大，工作效率低等問題，且獲取的數據精度達不到客戶需求。
使用傳統的方法不僅耗費大量時間而且投資巨大，不能滿足該車隊的實際要求。華朗三維根據該車隊所面臨的難題，提出的解決方案中使用：三維攝影測量系統（HL-3DP)+三維掃描儀（HL-3DW）來獲取賽車車身及車輪拱數據。利用獲取賽車外觀數據后制造出賽車模型進行風洞實驗，測試風阻系數

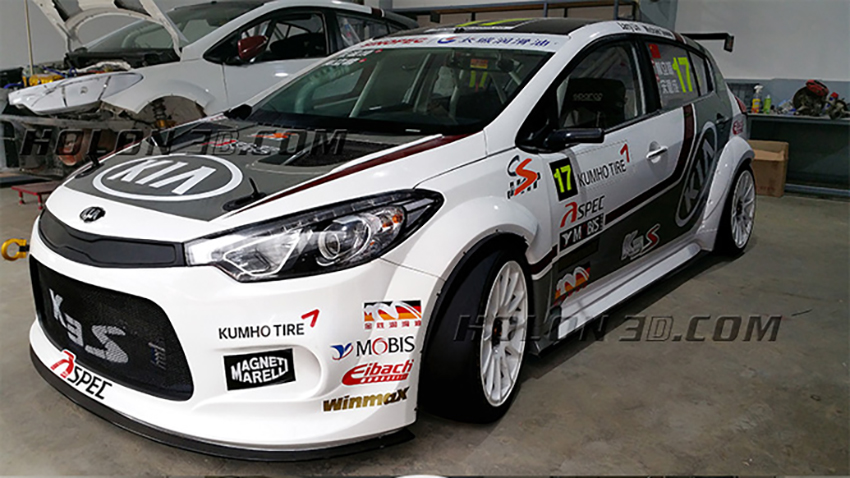

賽車實物圖
1、前期準備工作
噴顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
貼編碼點：使三維攝影測量系統獲取物件表面3D坐標值。

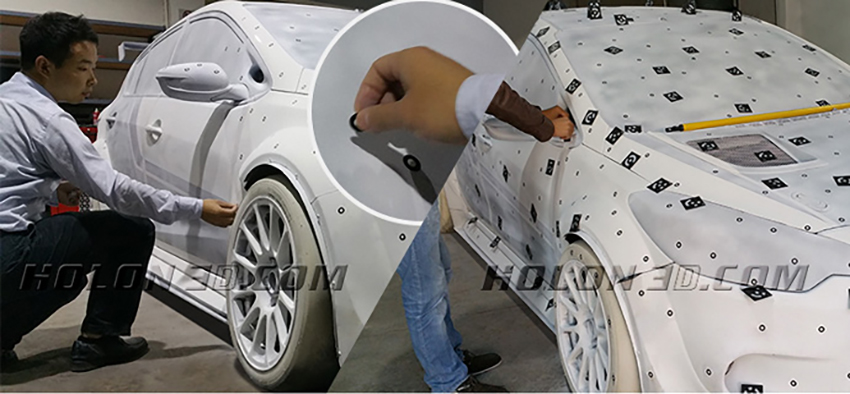

賽車車身貼點
2、三維攝影測量
獲取車身表面3D坐標 車身設計除了必須符合流線型，還要兼顧底盤順暢的空氣流動。所掃描的賽車外形長4.5m寬2.3m ，華朗工程師首先使用三維攝影測量系統（HL-3DP）拍攝賽車車身的多幅圖像，通過三維測距方式，HOLON3DP軟件自動的將這些影像結合起來經過運算之后，就可得到每一個編碼點圓心的3D坐標，計算出物體表面關鍵信息點的3D坐標值。

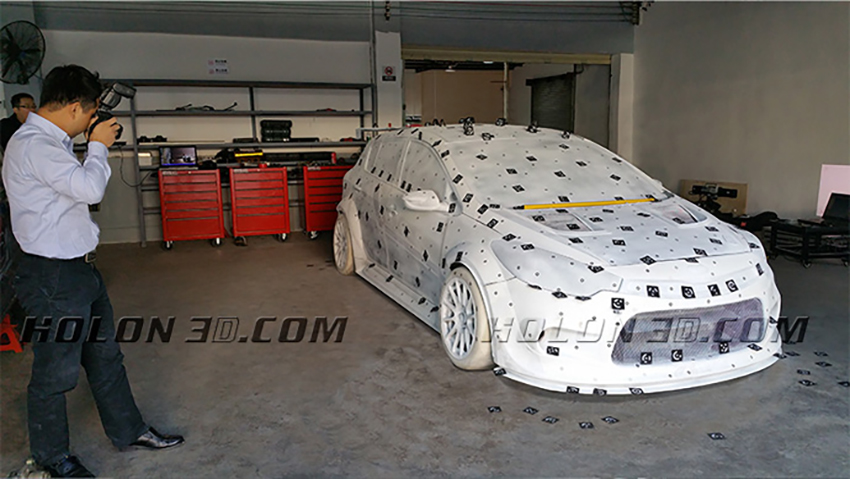

三維攝影測量拍照現場

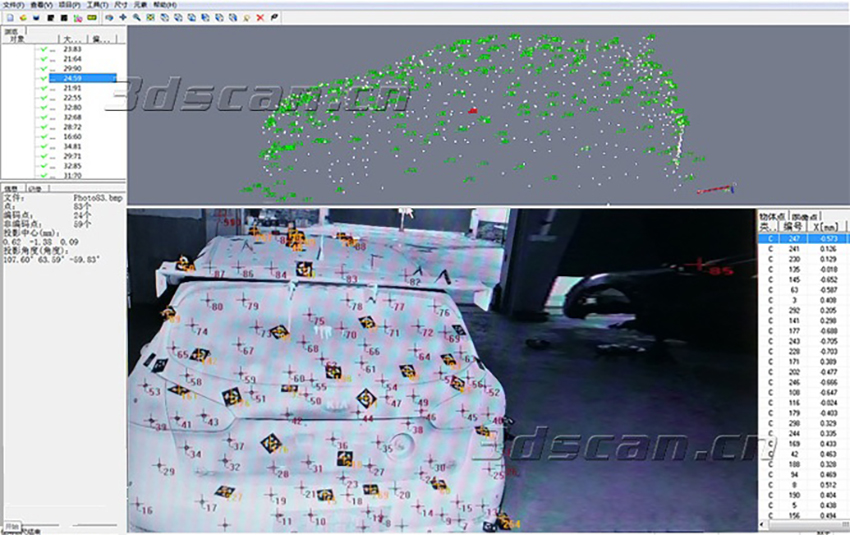

三維攝影測量數據
3、三維掃描
將車身表面3D坐標數據導入HOLON3DS掃描系統，使用三維掃描儀（HL-3DW），快速獲得高精度的賽車車身3D數據。該三維掃描儀具有超大的掃描幅面、便攜式設計、掃描速度極快、精度高、高穩定性等特點。利用三維攝影測量系統（HL-3DP）與三維掃描儀（HL-3DW）的配合可以對大面積曲面的點云信息進行校正，大大提高三維掃描儀的整體點云拼接精度，提高工作效率。僅需要1個半小時就獲得了車身數據，精度達到0.15mm。

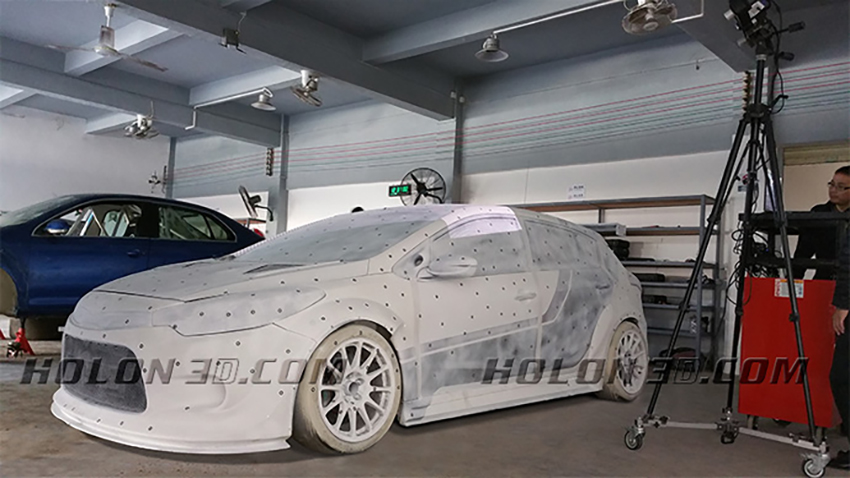

三維掃描現場
賽車車身點云圖

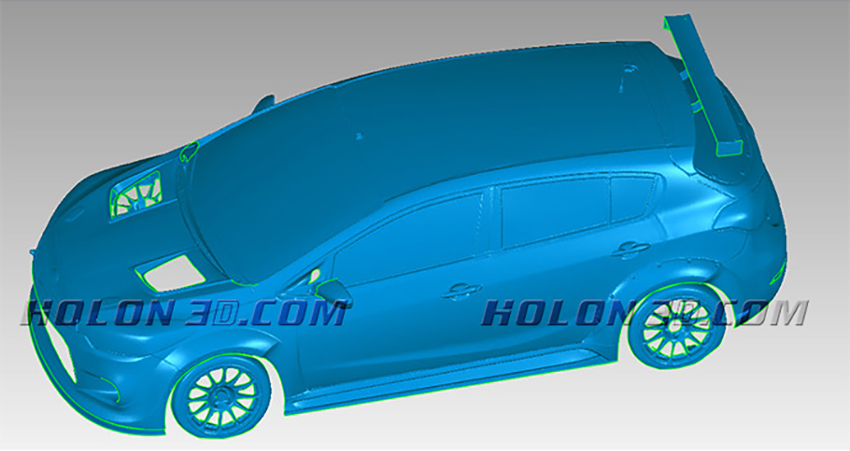

賽車車身STL圖
4、車輪拱掃描
車輪拱與車輪轂最合適的距離可以有效的減少風阻。所以車輪拱的改進也是優化賽車風阻的一個重要環節。使用汽車升降機把賽車升起來，利用三維掃描儀（HL-3DW）從不同角度掃描車輪拱，獲取車輪拱的的數據。將數據導入專業測試軟件中，計算出車輪拱與車輪轂最合適距離。

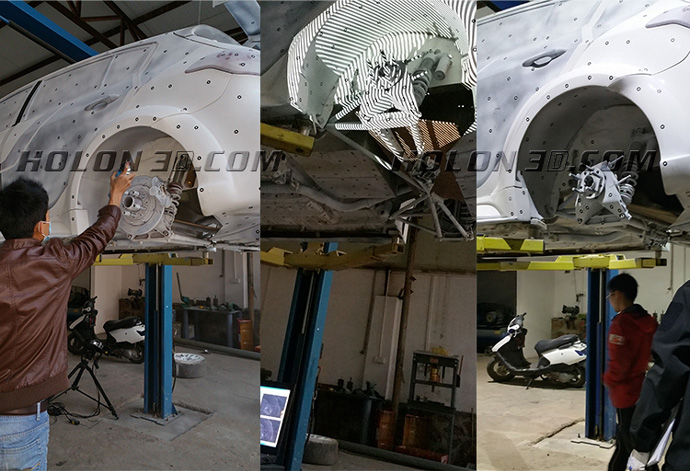

賽車車輪拱掃描現場

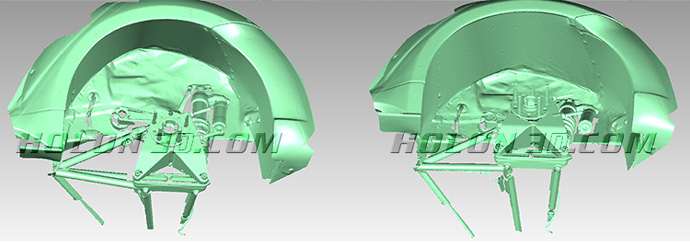

賽車車輪拱點云圖

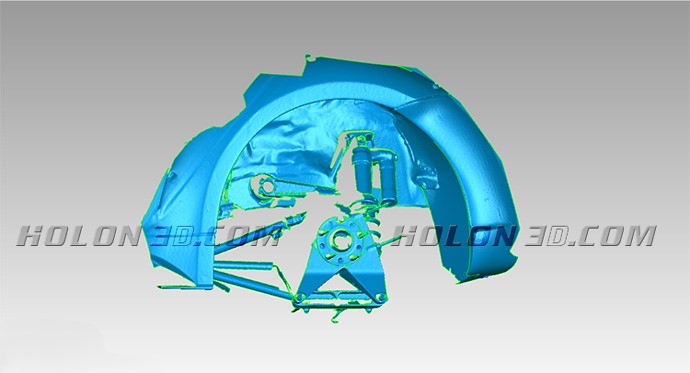

賽車車輪拱STL圖
5、引入三維掃描儀與三維攝影測量系統后所帶來的優勢
優點1：大大縮短研發時間，利用獲取數據制作模型，直接進行風洞試驗，優化賽車風阻。
優點2：數據接口廣泛，可直接在數據上進行改型。
