輕軌是城市軌道建設的一種重要形式，也是當今世界上發展迅猛的軌道交通形式，其質量好壞不僅關系著輕軌的正常使用也關系著我們的人生安全，所以輕軌模具質量能否達標就顯得尤為重要。國內知名企業比亞迪特邀我司與其合作對輕軌模具進行三維掃描獲取高精度三維數據，檢測模具生產是否合格。
1、輕軌模具體積較大且表面呈現紅色反光面，增加掃描難度。產品生產過程中容易產生形變，所以輕軌模具質量的控制格外重要，對輕軌模具的三維數據有非常高的精度要求。
2、單純使用傳統的檢測方法(如檢具、治具、三坐標等)制作方法難度高且花費時間長，過程繁瑣、耗時，而且不易對輕軌模具的結構進行準確、快速地測量、檢測。
輕軌模具體積較大而又笨重，模具表面呈現紅色反光面，不易掃描，客戶要求掃描速度快且精度要求非常高，而我們同行采用傳統的檢測方式進行測量，不僅需要噴涂顯像劑，而且掃描速度慢，工作流程復雜，掃描工件耗時較長，很多尺寸及形位特征無法有效的測量，容易產生二次誤差，影響該產品生產質量和生產效率。

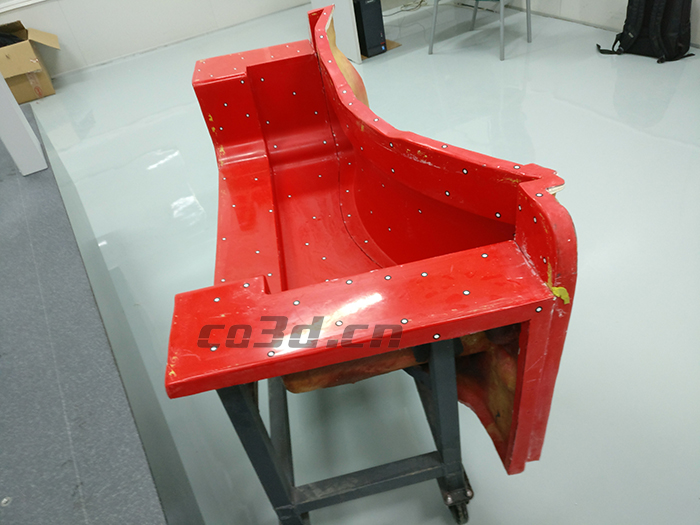

輕軌模具現場實物圖
針對客戶所面臨的問題，華朗三維技術工程師使用我司新研發的Model 29快速精確的獲取了輕軌模具三維數據，且不用噴涂顯像劑掃描方便快捷，掃描速度快測量精度高。成功解決了客戶所面臨的問題。

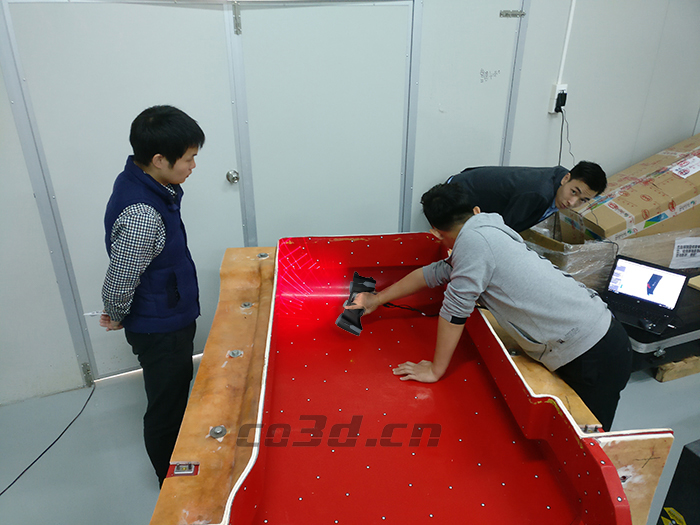

輕軌模具現場掃描圖
掃描設備：
手持三維掃描儀Model 29
適用領域：
汽車掃描與零部件、飛機 部件、船艇、大型葉片、大型鑄件、模具、工程機械、3D打印、科研教學等
產品特點：
● 光源形式：采用14束交叉藍色激光線（標準模式和大范圍模式）+14交叉藍色激光線（精密模式）+1束藍色激光線（深孔模式），使掃描速度更快、精度更高、穩定性更強
● 單束激光：可切換成單條激光掃描模式，適用于掃描深孔及死角
● 測量精度：高達0.020mm，分辨率高達0.040mm，不受環境影響、工件結構和用戶能力限制
● 工業設計：重量輕(920g)、極易攜帶、操作方便、極大的提升工作效率，全新自主研發技術有保障
● 三維攝影測量功能：系統自帶攝影測量功能，使掃描精度更高，技術水平優于同行業
● 移動式掃描：可隨身攜帶，可在室內和現場使用，適用于各種復雜場景

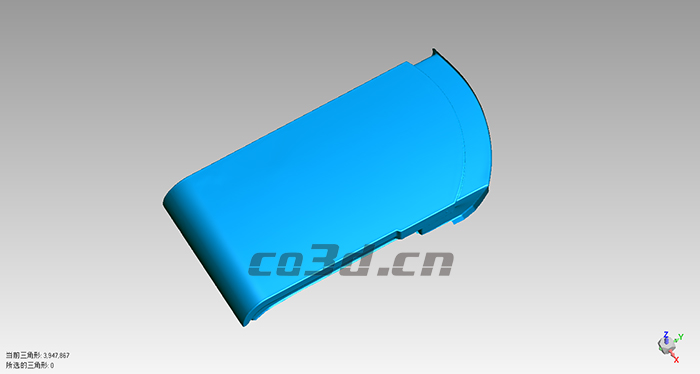

輕軌模具STL數據圖

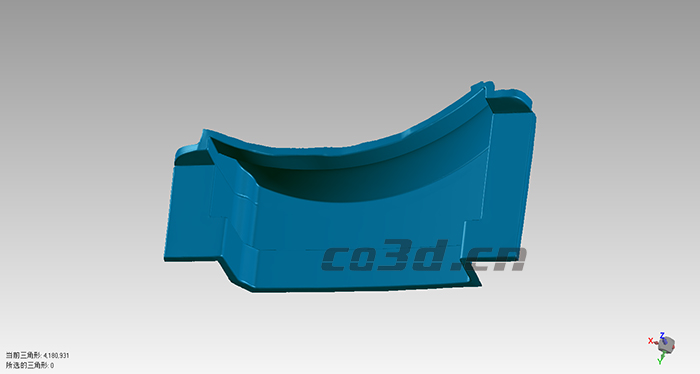

輕軌模具STL數據圖
輕軌模具STL數據圖

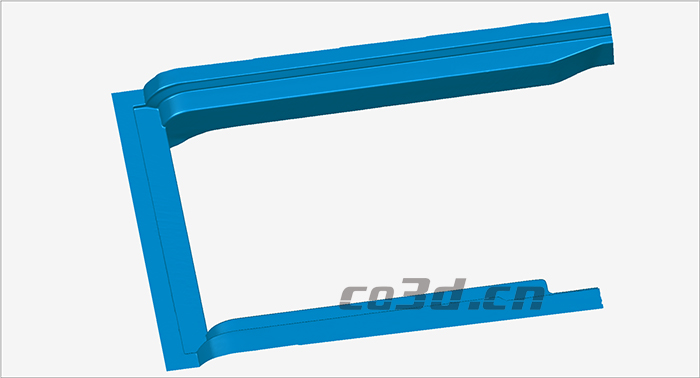

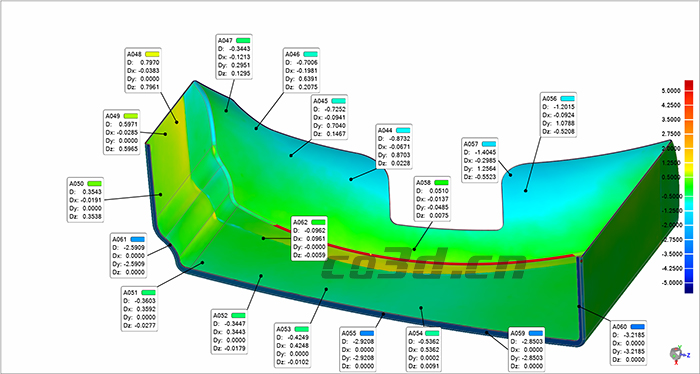

輕軌模具三維數據圖

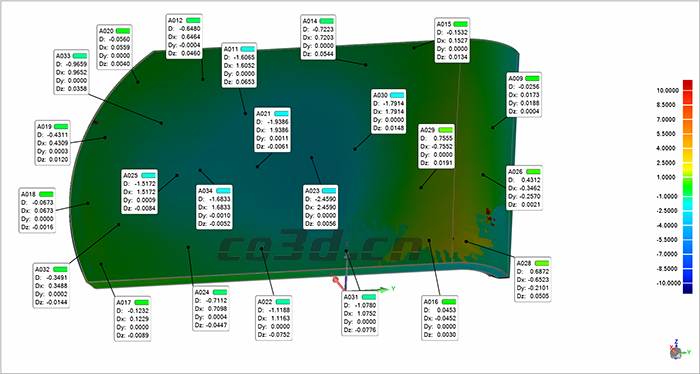

輕軌模具三維數據圖
