三維掃描儀能夠?qū)ζ嚤ｋU(xiǎn)桿進行掃描，獲取到高精度的三維數據，提高汽車保險桿第二次開發效率，保證CAD設計結果的準確。
汽車保險桿圖
1、單純使用傳統的方法（如檢具、治具、三坐標等）去測量汽車保險桿，十分的繁瑣、耗時，而且不易對汽車保險桿的形狀進行準確、快速地測量、檢測。
2、汽車保險桿有許多曲面和卡扣部位，而且保險桿體積比較大容易產生形變，一般的三維掃描儀難以快速、準確獲取汽車保險桿的三維數字模型。
客戶想對生產出來的汽車保險桿做進一步改進，節約生產成本，提高產品合格率。因此華朗三維工程師提供了專業的解決方案——三維掃描儀HL-3DW（快速獲取汽車保險桿高精度的三維數據）+逆向設計軟件（將汽車保險桿點云數據轉換為三角網格面數據）協助該公司進行汽車保險桿的二次設計。

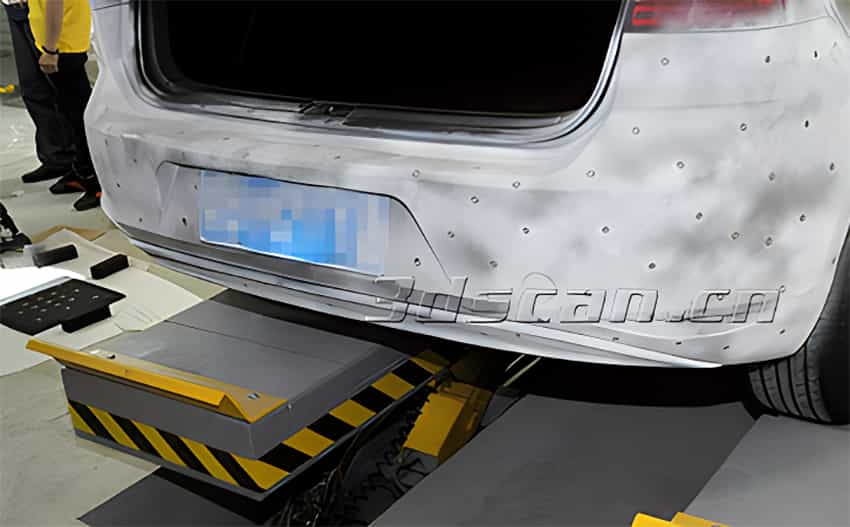

1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

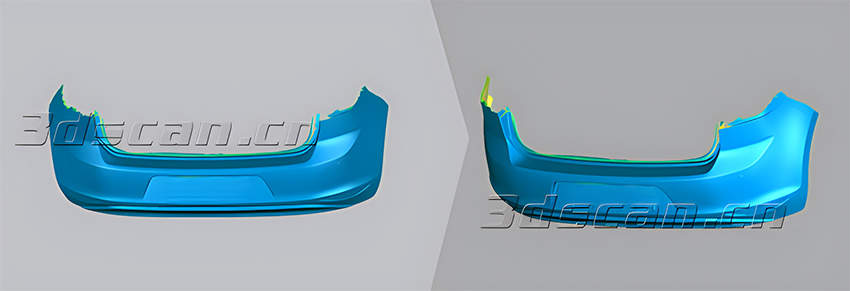

汽車保險桿STL數據圖
2、三維掃描

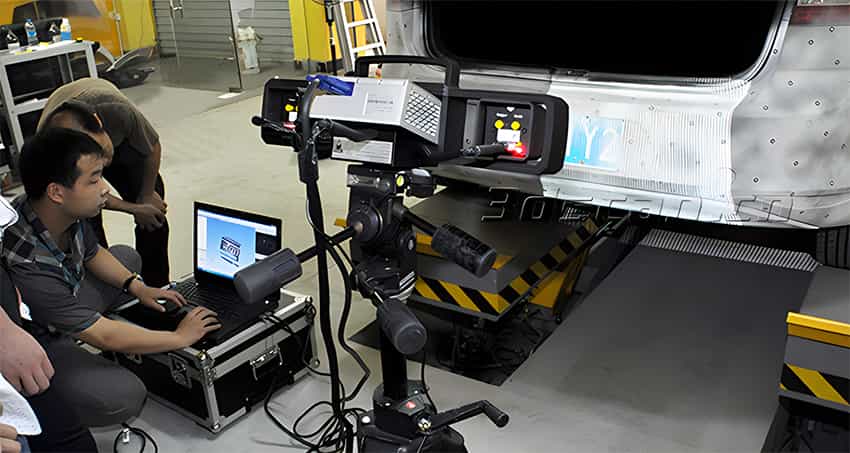

華朗三維工程師使用三維掃描儀HL-3DW，快速獲得高精度的汽車保險桿3D數據。該三維掃描儀具有超大的掃描幅面、便攜式設計、掃描速度極快、精度高、高穩定性等特點。僅需要30分鐘就獲能得到汽汽車保險桿三維數據，精度達到0.03mm。利用獲取的汽車保險桿三維數據，加快汽車保險桿的二次設計，給其他相關部門提供可靠的參數,加快了汽車保險桿的生產。

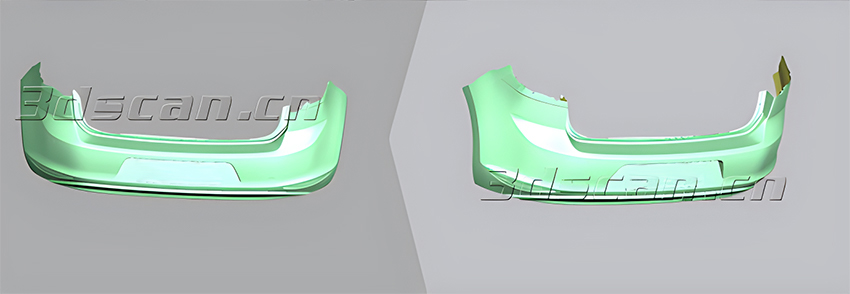

汽車保險桿點云數據圖
