聚光板作為光學系統的核心導光元件，其曲面形態精度與結構穩定性直接影響光能匯聚效率與系統可靠性。某光電行業企業委托我司開展三維質量檢測，旨在通過高精度數字檢測技術優化曲面形貌，實現光學性能與生產效益的同步提升。
傳統二維檢測無法捕捉三維曲面連續形變特征，±0.02mm的形變誤差導致光線聚焦偏移，使得有效光通量損失；因形變引發的邊緣應力集中問題，使組件抗疲勞性能下降；人工定位誤差導致的返工率增加，嚴重制約量產效率。
采用HL-3DP三維工業級攝影測量系統，通過以下流程實現精準檢測：

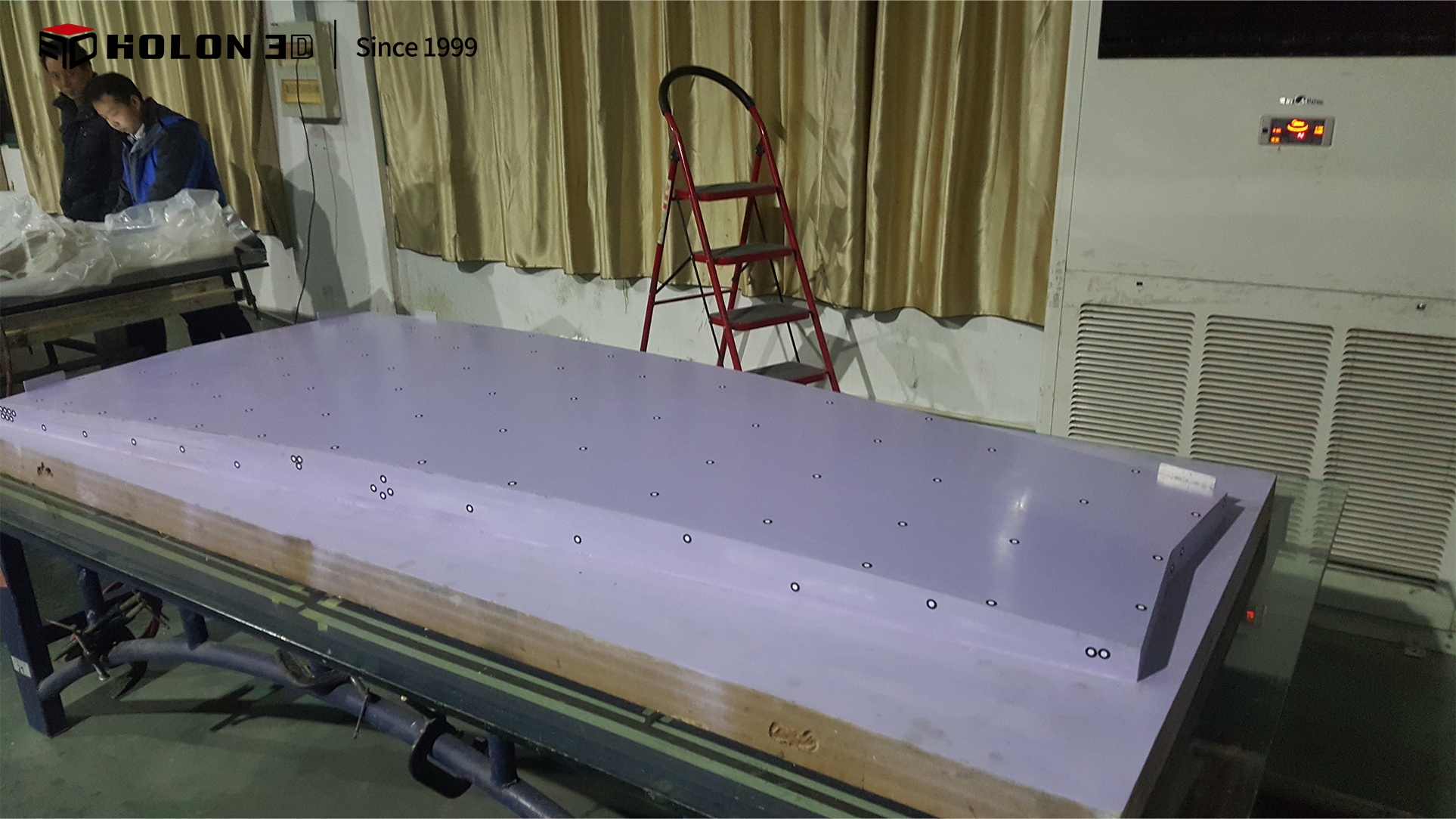

編碼點定位：在聚光板表面精準布設高反光編碼點，建立全局坐標系基準；
多視角采集：通過專門的測量相機進行多角度拍攝，完整覆蓋復雜曲面特征；
智能比對分析：將拍攝圖像導入三維重建軟件，生成亞微米級點云模型，與原始數模進行全尺寸偏差比對（精度達0.02mm）；
幫助客戶基于形變熱力圖定位局部畸變區域，針對性修正模具參數，提高曲面貼合度，消除形變導致的能量損耗。

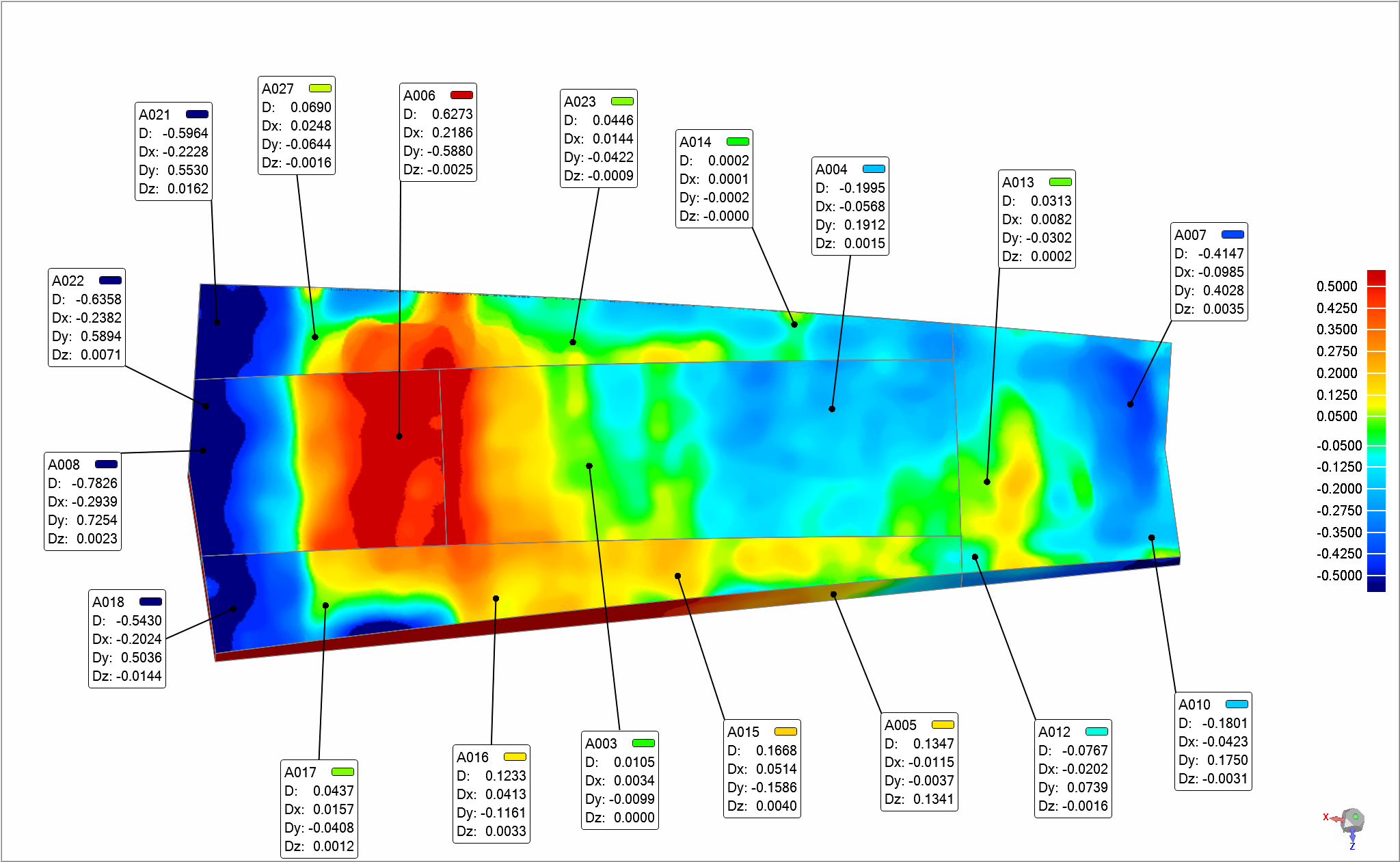

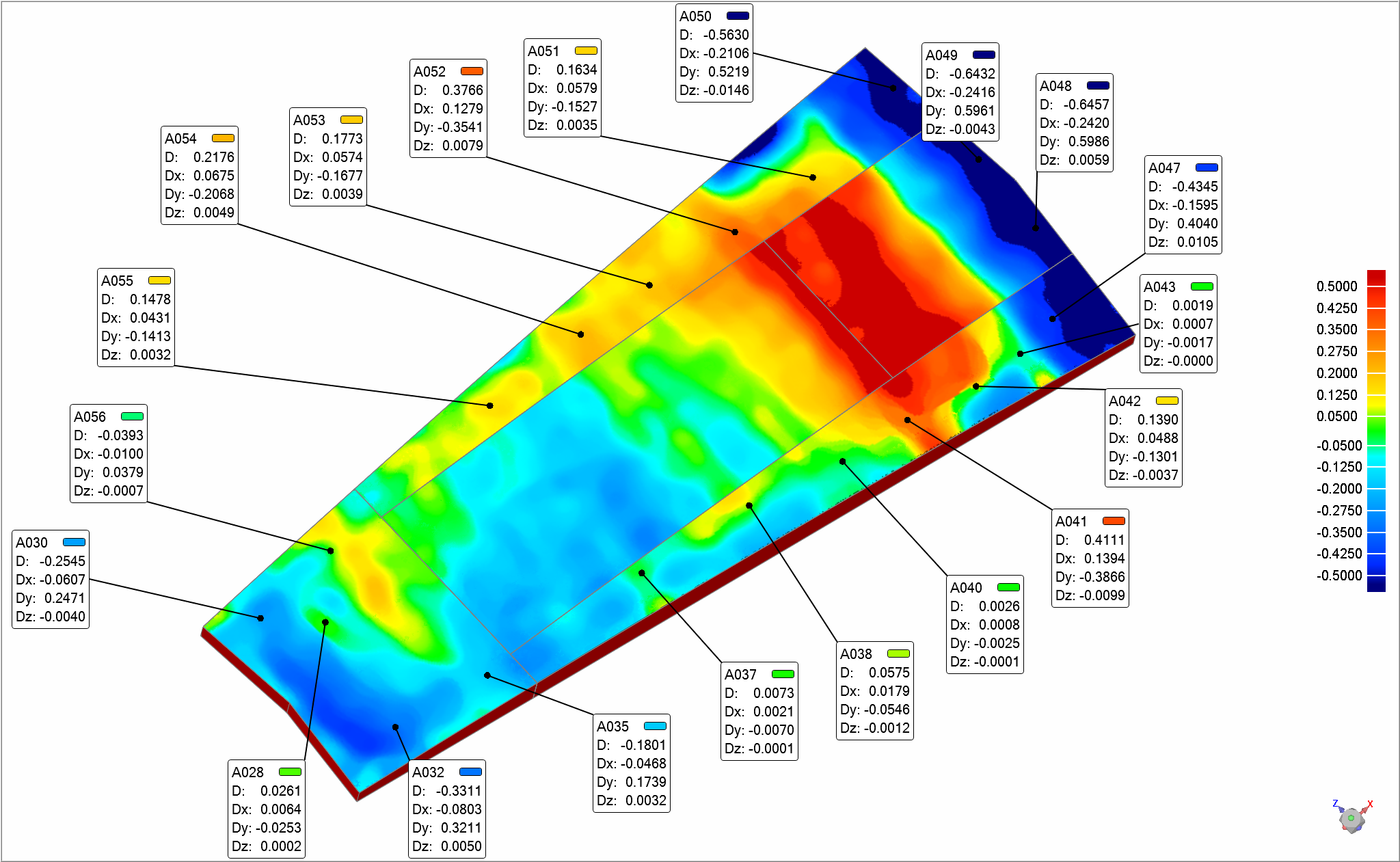

對比數據圖

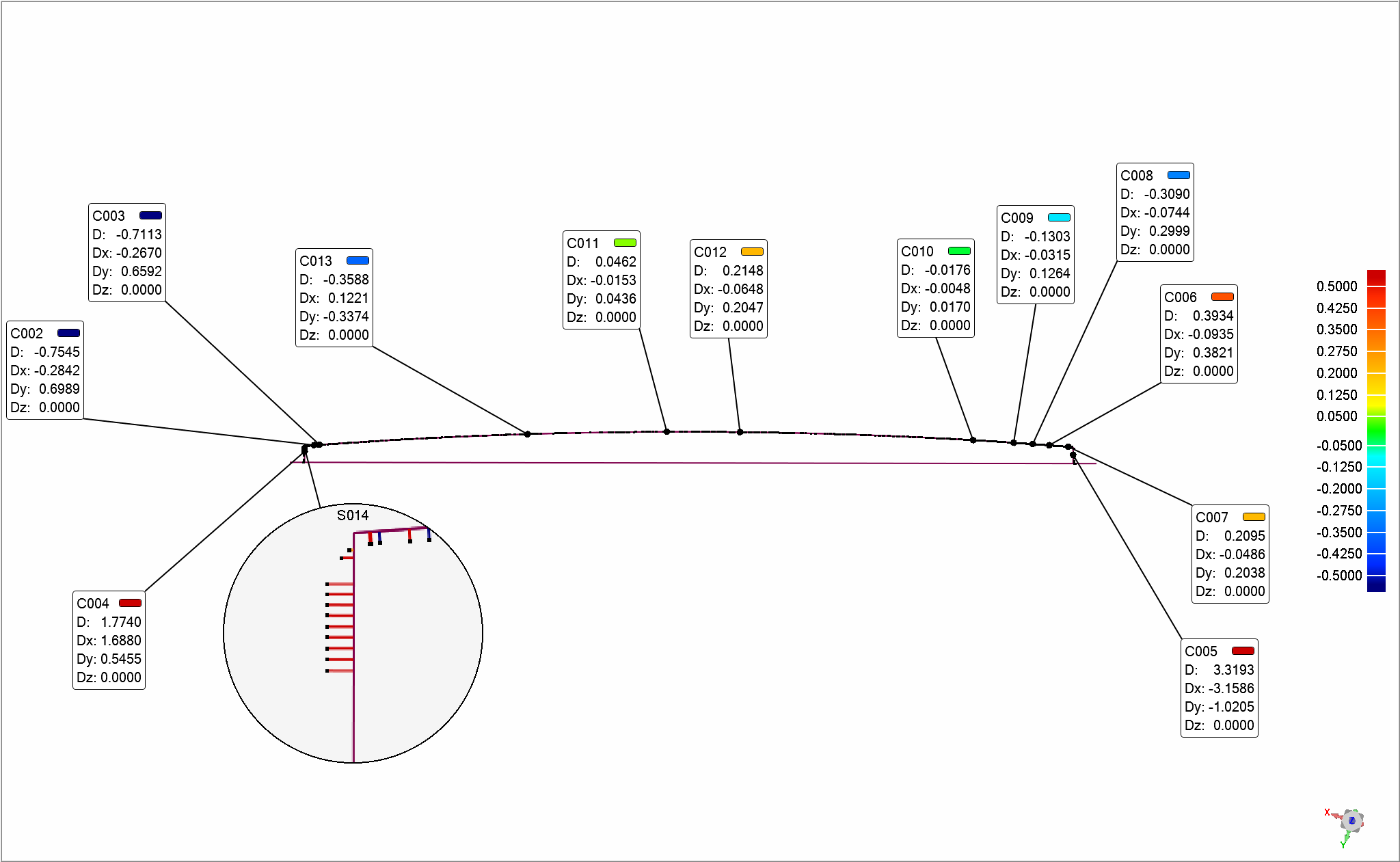

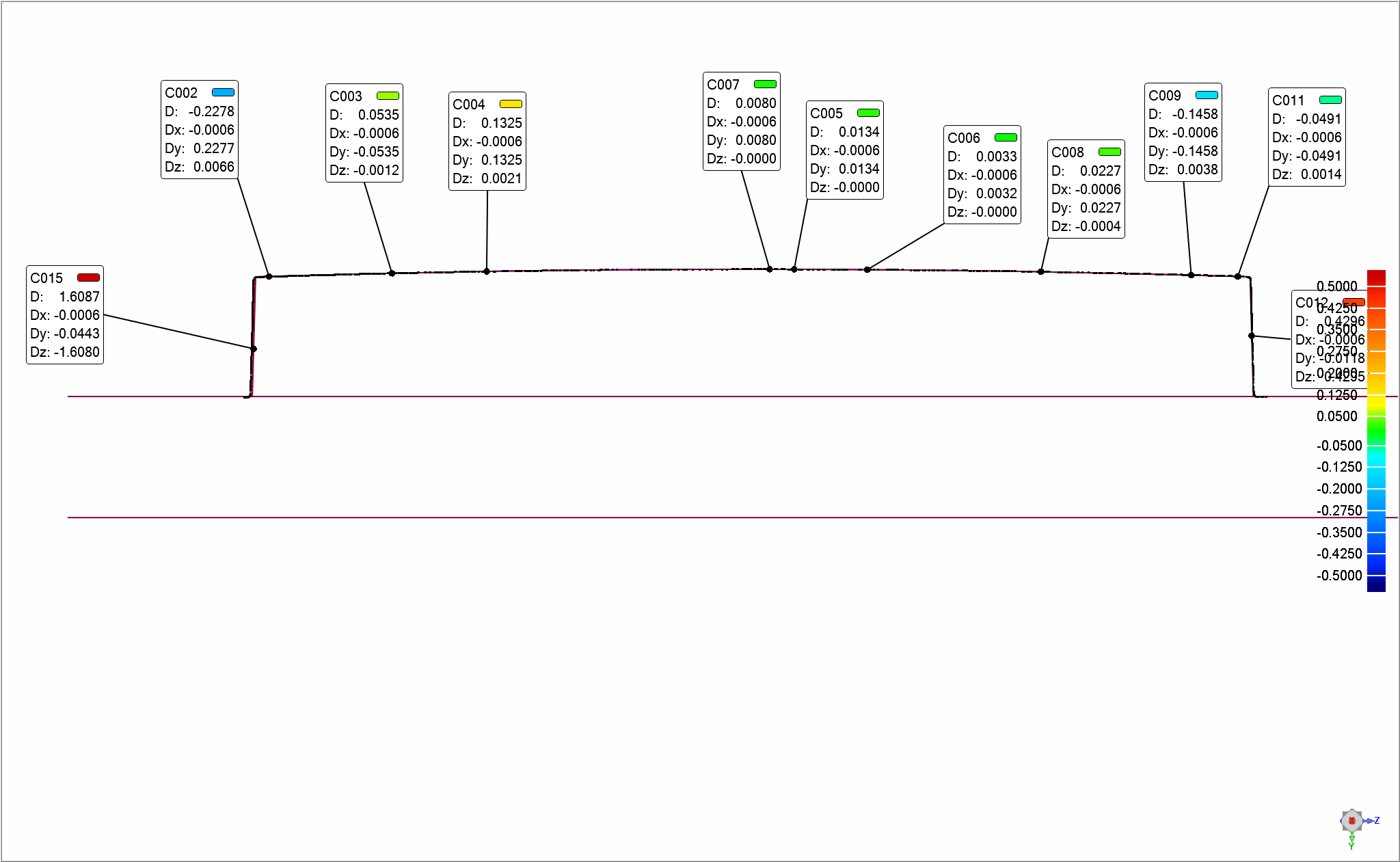

斷面數據圖
