Geomagic Control X是一款專業的計量軟件，可讓您捕獲和處理來自三維掃描儀和其他設備的數據，以測量、了解和交流檢測結果，從而確保各個位置的質量。使用 Control X，您組織的更多人可以：
更快地測量睿
更頻繁地測量
更全面地測量
隨時隨地測量
給您全方位的質量保障
借助可輕松捕獲和解釋掃描數據的軟件，為更多地方的更多人提供基于 3D 掃描的檢測功能
獲得超越合格/不合格的更深入見解
3D 掃描儀采集的信息遠遠多于手動工具或 CMM。Control X允許您利用這些豐富的數據來了解零件是在公差范圍之內還是之外。
優化制造流程
通過在 Control X中將掃描部件與 CAD 模型或原版零件進行比較獲得的見解，相關人員可以比以往更快地識別和解決問題。
速度提高7倍
使用 Control X對零件進行3D 掃描和檢測的速度比使用三坐標測量儀快7倍
成本降低80%
Control X客戶在時間和人力上降低檢測成本將近 80%
功能特點
1.掃描和硬測
? 完全支持多種便攜式測量設備，通過插件從所有主流三維掃描儀、關節臂、激光跟蹤儀、光筆式光學三坐標等設備中采集點云數據和多邊形網格
? 點云、三角面片的自動修補、清理，基于曲率填充孔，創建三角面片，CAD面修補
? 內置了支持 CATIA、Autodesk Inventor、NX、SolidWorks 和 Creo （前身為 Pro/ENGINEER）的 CAD 原始文件導入工具，CAD模型上已經標注的PMI信息（包括尺寸和形位公差）直接讀入，導入接口免費提供。

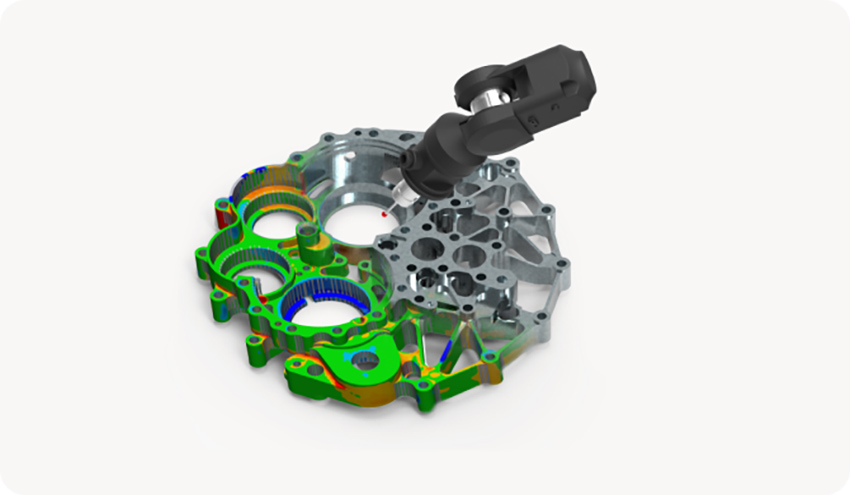

? 內置了強大的接觸式硬測頭檢測功能
2.對齊
? 依據特征識別，智能、自動的對齊
? 可選擇多種對齊方式 (基準、特征、參照點RPS、3-2-1或最佳擬合)
? 保存、加載和應用對齊方法，用于自動檢測和可重復性檢測
3.比對
? 將生產部件的掃描數據與CAD模型比對，或與幾次掃描模型的平均數據比對

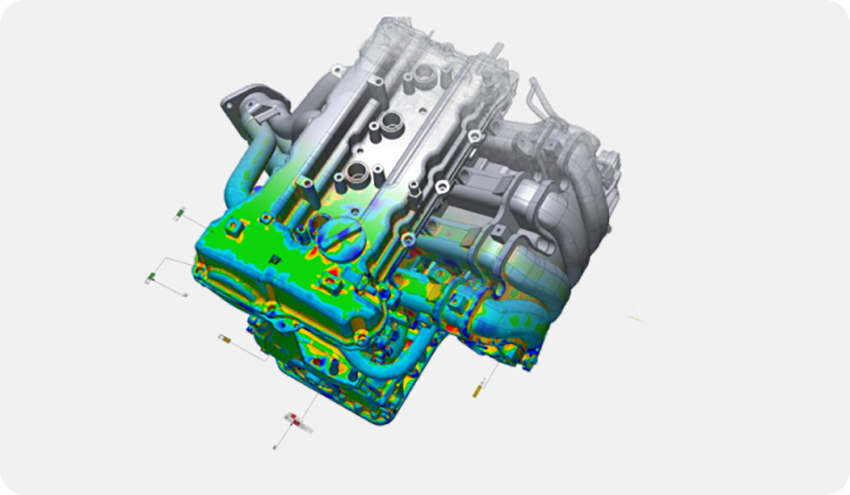

? 通過生成三維彩色偏差圖模型來反映整個零件各部位的誤差情況
? 定義和修改偏差色譜，包括分段偏差色譜
? 創建“通過/失敗”圖形化報告，方便閱讀分析

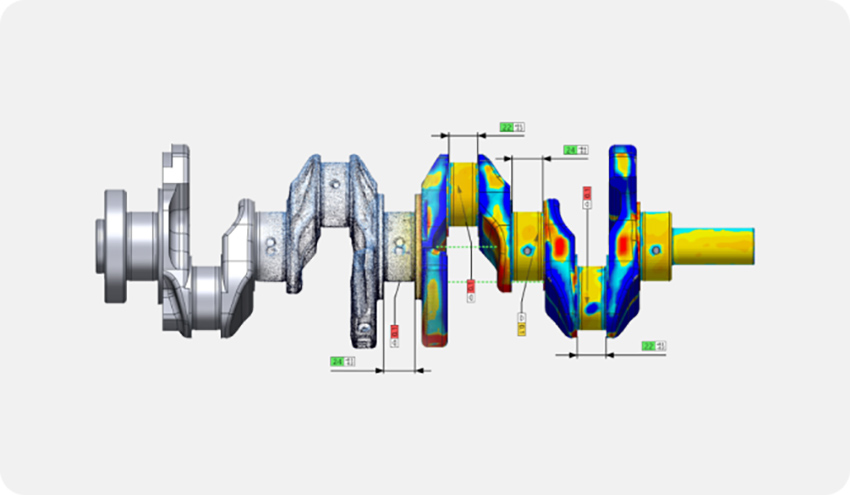

? 對模型截面圖生成須狀的偏差圖
? 可以對不同對齊方法、不同掃描數據的比對結果兩兩并排顯示，方便比較
? 不同表面，可以根據要求，設置不同的公差
4.評估
? 多種檢測工具，例如整體偏差、斷面偏差、比較點偏差、曲線偏差
? 高級的偏差工具，例如境界偏差、投影偏差、虛擬邊線偏差
? 分析面片形狀，例如厚度、曲率、角度；面片與面片的檢測（以面片數據作為參考數據）
? 特征識別、智能尺寸；機械尺寸標注工具，例如孔深、孔徑、沉頭孔
? 完全支持3D的ANSI/ASMEY 14.5 GD&T；完全支持2D的GD&T；標準顯示GD&T的功能控制框
? 使用平面、曲線、圓柱，進行多種斷面操作，輕松完成旋轉剖和階梯剖。
? 分析顯示，例如色圖、矢量、色點、單一部件、在公差數值之上/下
? 多種方法添加注釋，例如選擇、直線/圓形/圓柱/球形陣列、沿曲線
? 公差標簽；顏色條模板；自動檢索、顯示掃描對；智能領域分割工具

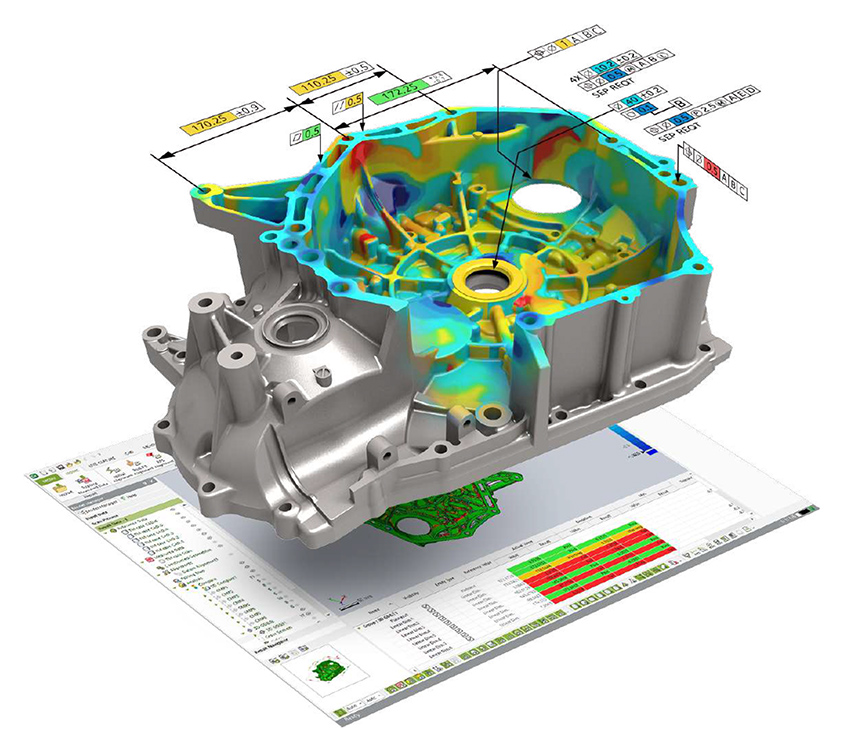

? 在CAD標注2D/3D尺寸、GD&T后，自動生成實測值，無需額外操作
5.報告
? 生成詳細的檢測報告，包含檢測數據、多重視圖、注釋和結果
? 用強大而簡單的報告設計工具設計和自定義檢測報告，編輯報告布局，通過拖拽即可添加要素
? 自動生成檢測報告，包括HTML格式、PDF格式、Excel和PPT格式
? 導出CSV和Unicode數據應用于趨勢分析和統計過程控制(SPC)
