貴州某航空配件制造企業使用華朗三維掃描儀對磨損飛機渦輪葉片進行三維掃描，渦輪葉片的葉身是實現燃?xì)庵心芰哭D(zhuǎn)換的載體，決定渦輪性能的首要因素，飛機渦輪葉片的設計要求非常高。
1.針對葉片邊緣曲率復雜程度，采用三維掃描儀對磨損飛機發動機葉片進行三維檢測，與原始葉片數據進行對比分析，得到葉片磨損程度。
2.傳統的測量方法數據采集密度不足，由于葉片表面為不規則曲面，而且對三維掃描儀掃描精度要求非常高。
渦輪葉片結構復雜，造型設計過程繁瑣，要完成渦輪葉片的設計，必須對渦輪葉片做詳細的三維掃描，三維掃描儀對渦輪葉片模型進行掃描，獲取到高精度的三維數據，提高設計人員的設計效率，保證CAD設計結果的準確，縮短產品的開發周期。華朗三維技術工程師根據該航空公司面臨的問題，提出的解決方案中使用：三維掃描儀HL-3DS+（快速獲取高精度的電機配件三維數據）+逆向設計軟件（根據三維掃描儀獲取的高精度的三維數據進行二次設計），加快飛機渦輪葉片的生產。

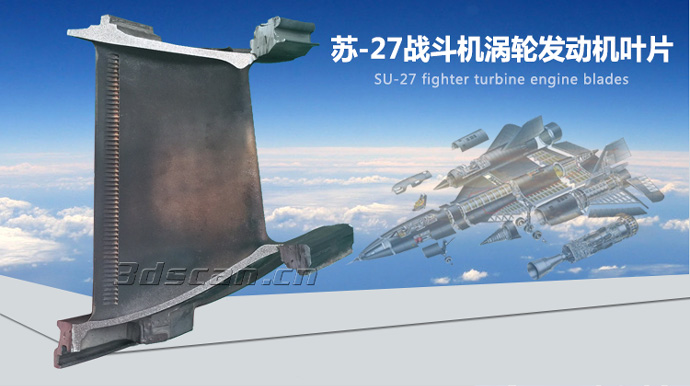

飛機渦輪葉片三維掃描

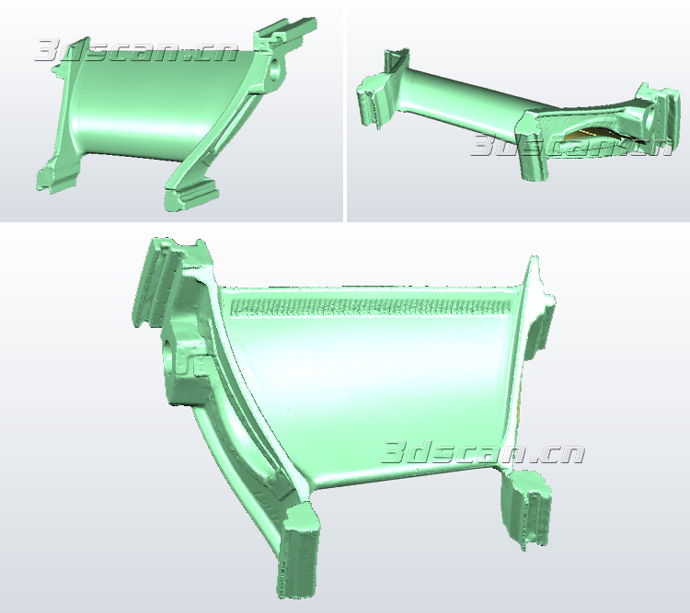

渦輪葉片掃描點云圖

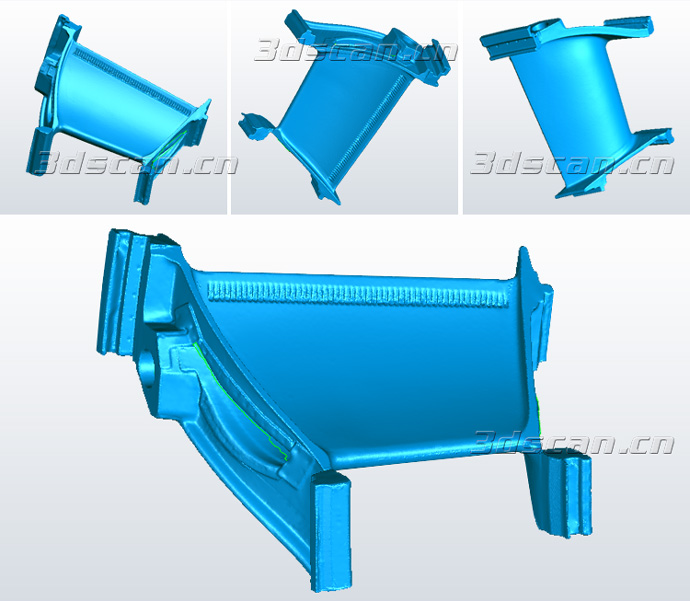

渦輪葉片掃描STL圖
多功能三維掃描儀HL-3DS+產品特點：外插法多頻相移光柵：均勻條紋投射，點云數據精度高、無噪音數據，硬件系統體型小，占地少，無噪音，易拆易裝，掃描速度極快：≤3-5秒內可得到幾百萬數據點，效率極高(也可以根據客戶需求定做系統)，單幅掃描精度可達0.01mm，消除常見三維掃描儀多角度掃描拼接不上的問題，累積掃描精度極高，單機可完成4m左右工件掃描，數據無臺階、變形、條紋等 多模式掃描，易調節，適用多種工件要求。
