某高端玩具飛機設計公司為設計飛機螺旋槳模型，要考慮到其后期飛行速度與發動機傳出來的功率，設計過程中要考慮直徑、槳葉數目、實度、槳葉角、螺距等因素，由于人員設計時間較長，該企業希望使用三維掃描儀掃描飛機螺旋槳的三維數據，進行逆向設計，可加快工作效率。
傳統設計周期長，滿足不了玩具飛機設計公司的需求。使用傳統的測量方法，只能獲取飛機螺旋槳模型部分?jǐn)?shù)據，對于不規則的曲面部位無法進行精確測量，導致獲取的數據量不完整，無法進行飛機螺旋槳模型的設計。
針對客戶所面臨的問題，華朗三維技術工程師提出解決方案：使用三維掃描儀HL-3DS快速獲取螺旋槳模型的三維數據，逆向設計軟件將螺旋槳模型點云數據轉換為三角網格面數據，結合逆向設計軟件根據客戶需求直接在三維數字模型上修改設計，加快螺旋槳模型的二次設計。

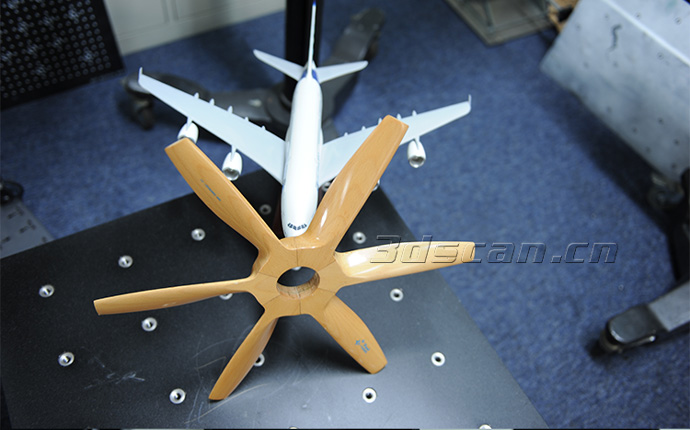

飛機螺旋槳模型實物圖

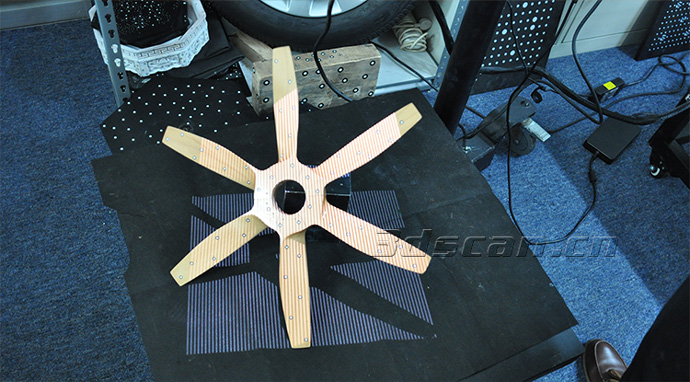

飛機螺旋槳模型掃描圖

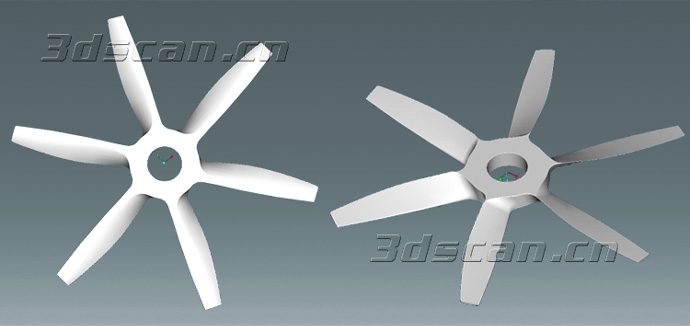

飛機螺旋槳模型三維數據
飛機螺旋槳模型STL數據

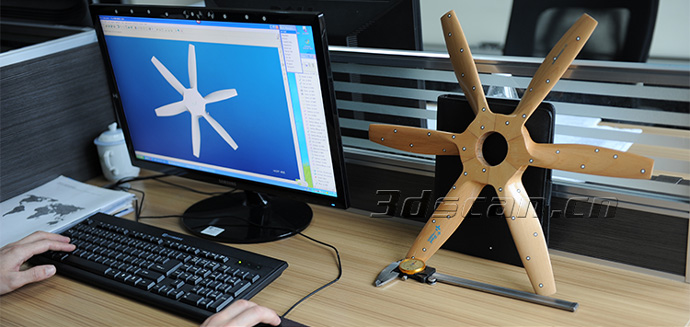

飛機螺旋槳模型掃描圖
