吉利汽車沖壓機床逆向設計
發布時間：2024-03-11
瀏覽數：968
- A +
- A
- A -
吉利汽車沖壓機床輪軸、齒輪損壞導致工作停工，由于沒有圖紙，無法進行修護或重做。湘潭某知名汽車生產廠商需對沖壓機床輪軸、齒輪進行三維掃描，獲取高精度三維數據對輪軸和齒輪進行逆向設計，快速修復沖壓機床輪軸、齒輪，減少公司損失。
面臨問題
汽車沖壓機床輪軸、齒輪體積較大且笨重，表面輪廓不一，齒輪死角較多，客戶需對輪軸、齒輪的外觀數據要求精度非常高以達到完美修復效果，采用傳統的測量方法效率太低且精度不高不易對輪軸和齒輪整體結構進行準確、快速地測量，對后期逆向設計和建模修復增加難度。浪費過多的人力物力資源。
解決方案
由于汽車沖壓機床輪軸、齒輪整體結構復雜且體積較大而又笨重等特點，以便對輪軸、齒輪進行快速修復。華朗三維技術工程師提出解決方案：使用拍照式三維掃描儀HL-3DS+ 快速掃描獲取汽車沖壓機床輪軸、齒輪三維數據，不僅速度快、操作方便、耗時較短而且數據精度高，達到客戶的掃描需求，成功解決客戶所面臨的問題。

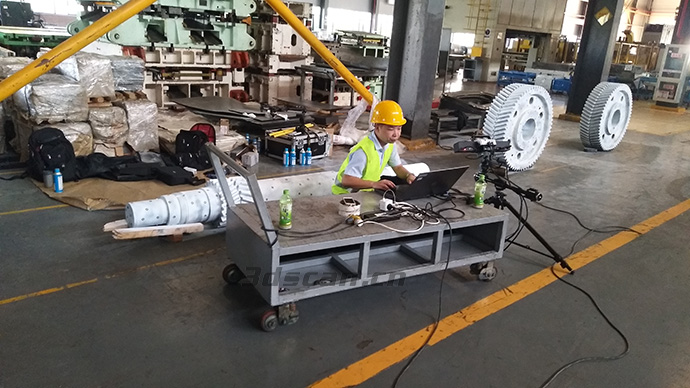

吉利汽車沖壓機床部件掃描現場

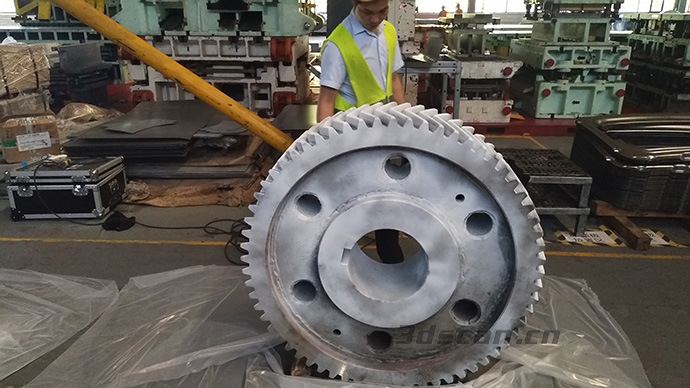

吉利汽車沖壓機床齒輪現場圖

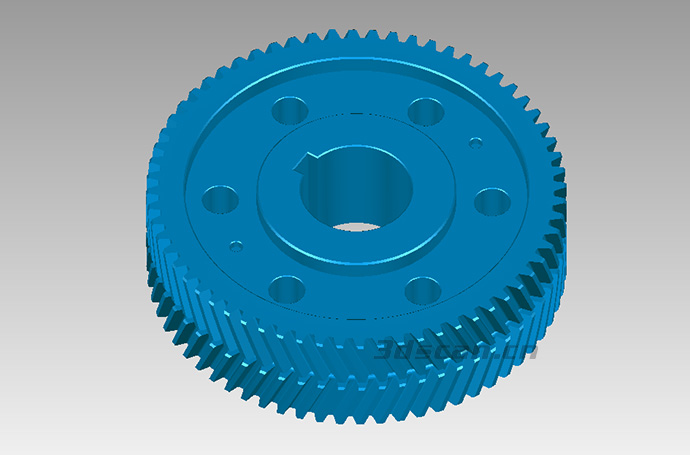

吉利汽車沖壓機床齒輪STL數據圖
吉利汽車沖壓機床齒輪STL數據圖

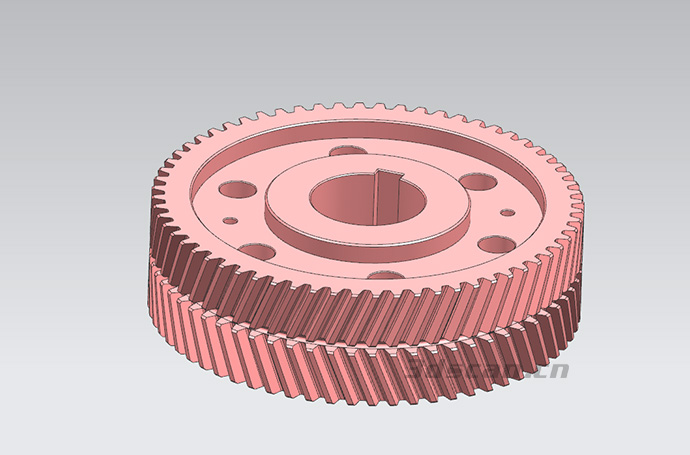

吉利汽車沖壓機床齒輪書數模圖

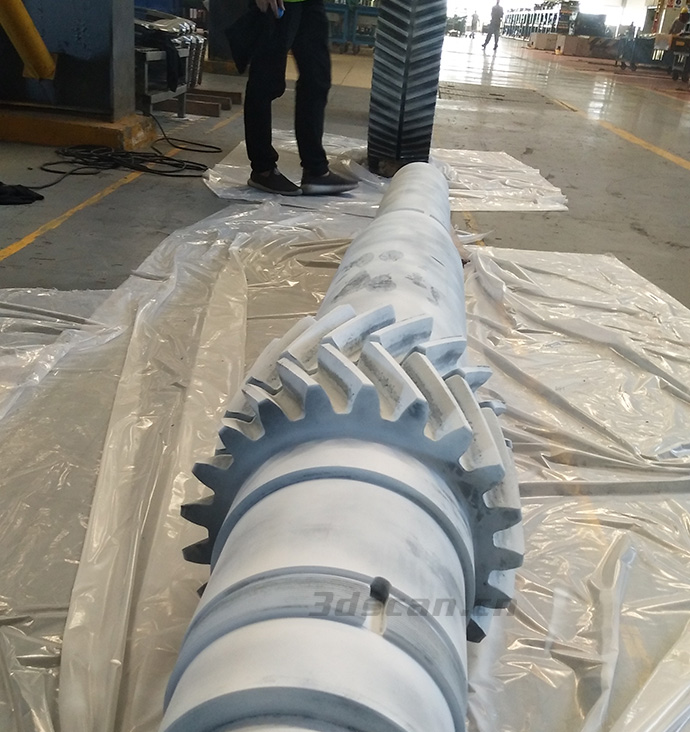

吉利汽車沖壓機床輪軸現場圖

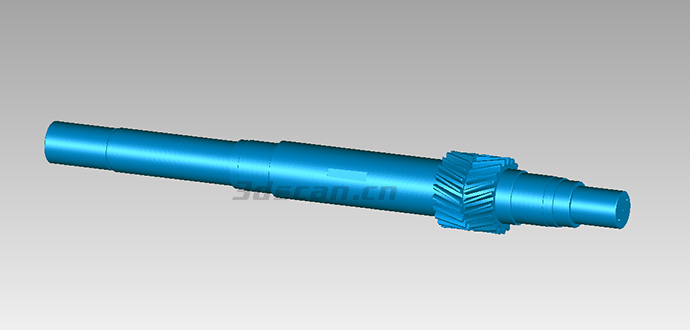

吉利汽車沖壓機床輪軸STL數據圖
吉利汽車沖壓機床輪軸STL數據圖

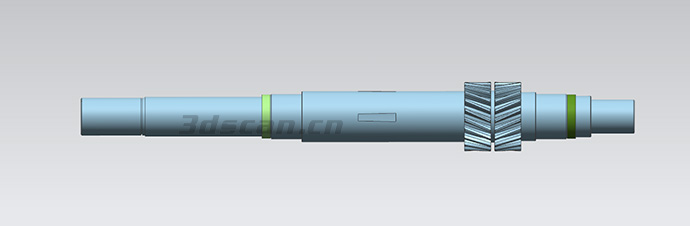

吉利汽車沖壓機床輪軸數模圖
