為保證該產品的正常加工， 華朗工程師使用三維掃描儀HL-3DX+對產品的上下模進行三維掃描，獲取三維數據來做質量檢測和后續的設計改型。
傳統模具檢測方法是檢測模具單個部件局部表面精度，確定部件表面是否與產品設計表面曲率一致。但是在最終模具安裝完成之后，模具的自重問題使得三坐標機床無法對其進行檢測，就無法直觀體現模具整體表面精確性，繼而也無法判斷模具加工是否完全與產品設計一致。
其他許多測量設備也同樣存在繁瑣的移動問題這些設備，要全方位測量中大型模具顯然費時費力。 如果模具檢測結果不夠精準與詳細，會直接導致企業出現輕則延期、修模，重則鑲塊報廢，重新加工的情況，造成很大的損失和浪費。因此，需要詳細準確的模具檢測報告，以及時對模具的制作情況采取及時的應對措施，保證產品生產質量符合預期標準。

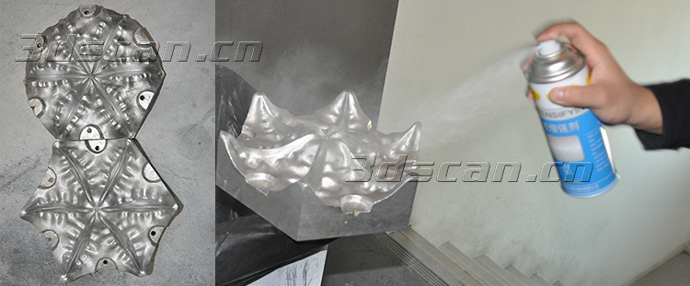

老虎蘭現場掃描圖
該模具曲面較多，形狀也較復雜，從而使得模具設計越來越困難，設計的時間也增長。針對客戶所面臨的問題，華朗三維技術工程師使用三維掃描儀HL-3DX+（快速獲取老虎蘭模具高精度的三維數據）+逆向設計軟件（將老虎蘭模具點云數據轉換為三角網格面數據）+設計軟件中進行后期處理，加快老虎蘭模具的二次設計。

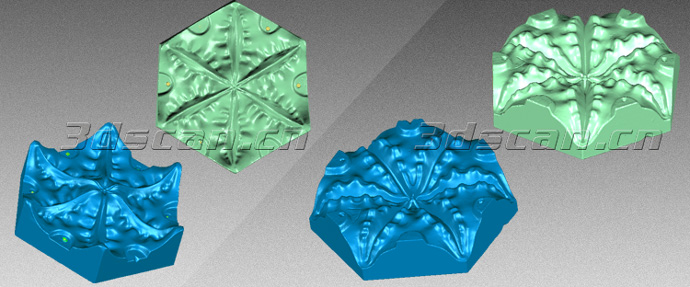

老虎蘭掃描數據圖
獲取老虎蘭模具三維數據后續應用廣泛：
1.產品的改良；
2.產品質量比對；
