音響外殼作為聲學系統的結構載體，其曲面造型、安裝卡扣位置、倒角弧度及密封槽輪廓，直接影響揚聲器的定位精度、箱體氣密性及整機裝配效果。隨著消費電子產品對音質和外觀要求的不斷提升，外殼設計日趨復雜化、個性化。客戶需要對注塑或金屬材質的音響外殼進行全面三維檢測，通過與原始CAD模型比對，量化評估整體變形量、關鍵裝配面的偏差分布，以確保產品符合聲學設計和生產裝配要求。
傳統檢測手段局限：使用卡尺、檢具或三坐標測量方式，難以快速、完整地采集外殼的整體曲面輪廓，尤其對內部卡扣位置、螺絲柱高度、出聲孔網格等細微特征，無法進行全面高效的量化分析。
形變與裝配偏差難量化：注塑成型或沖壓工藝容易導致外殼產生翹曲、收縮或局部變形，進而影響與內部電子元件、前蓋的精密裝配。

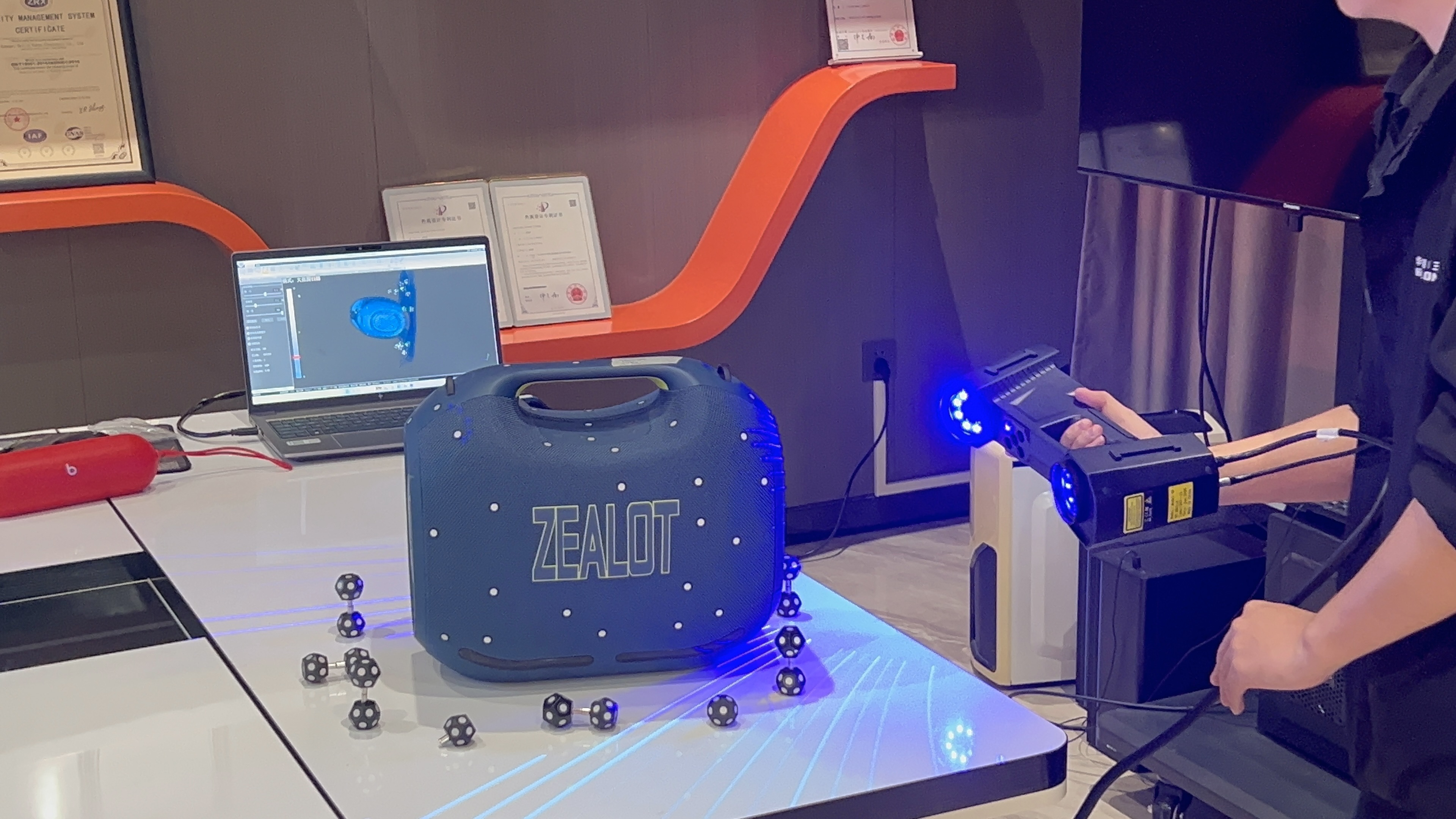

三維掃描現場圖
采用 HOLON3D手持式全藍激光工業級三維掃描儀，操作靈活、便攜，以420萬點/秒的速度高效獲取外殼外曲面、內部卡扣、螺絲柱、密封槽等所有細微特征。將掃描數據與原始模型對比，一鍵生成全局偏差色譜圖（紅/藍/綠直觀顯示偏差分布），量化整體變形量、裝配面輪廓度、卡扣位置度及密封槽尺寸。非常適用于模具試模、產線抽檢、來料檢測等場景。

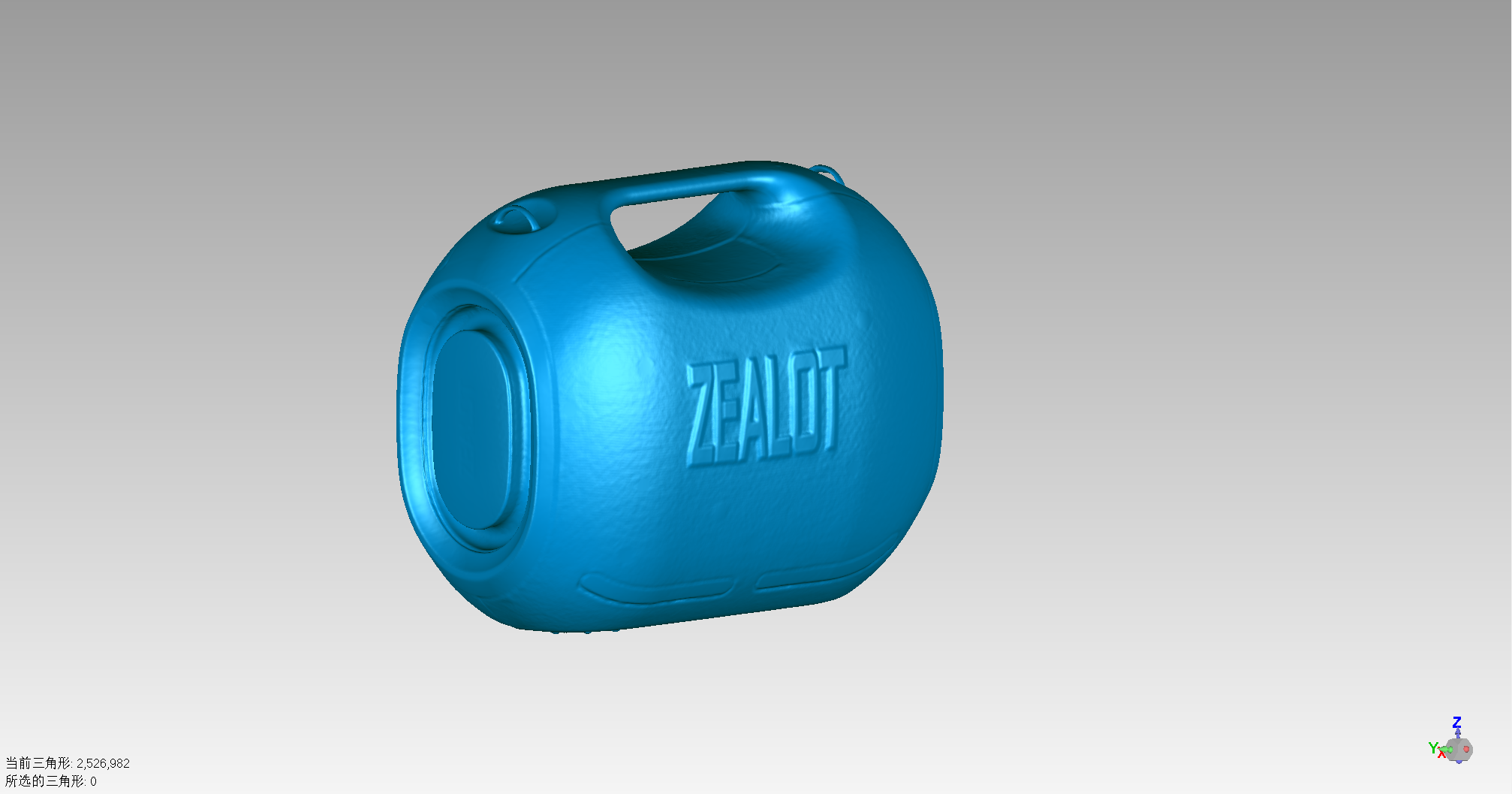

點云模型

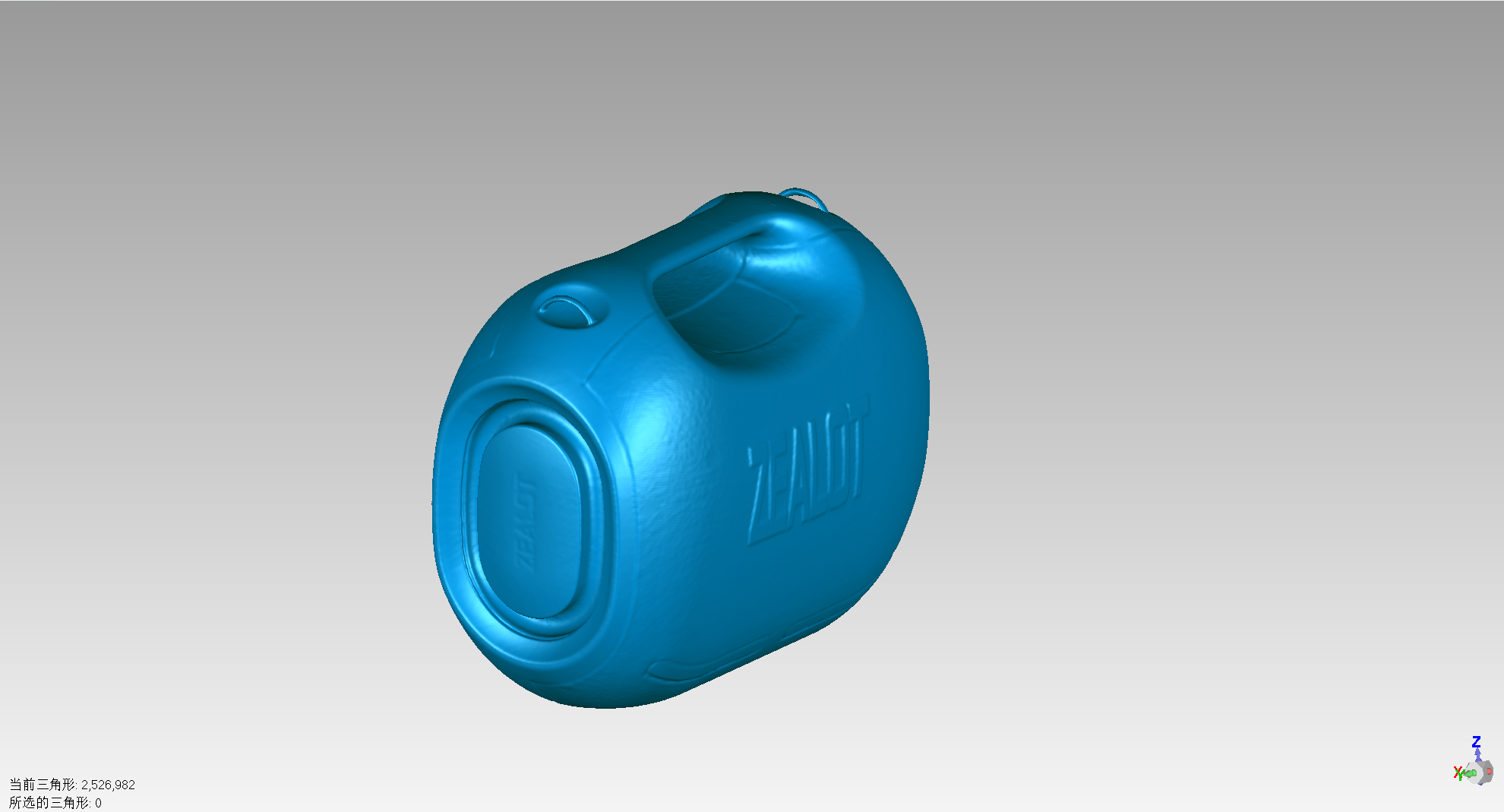

點云模型

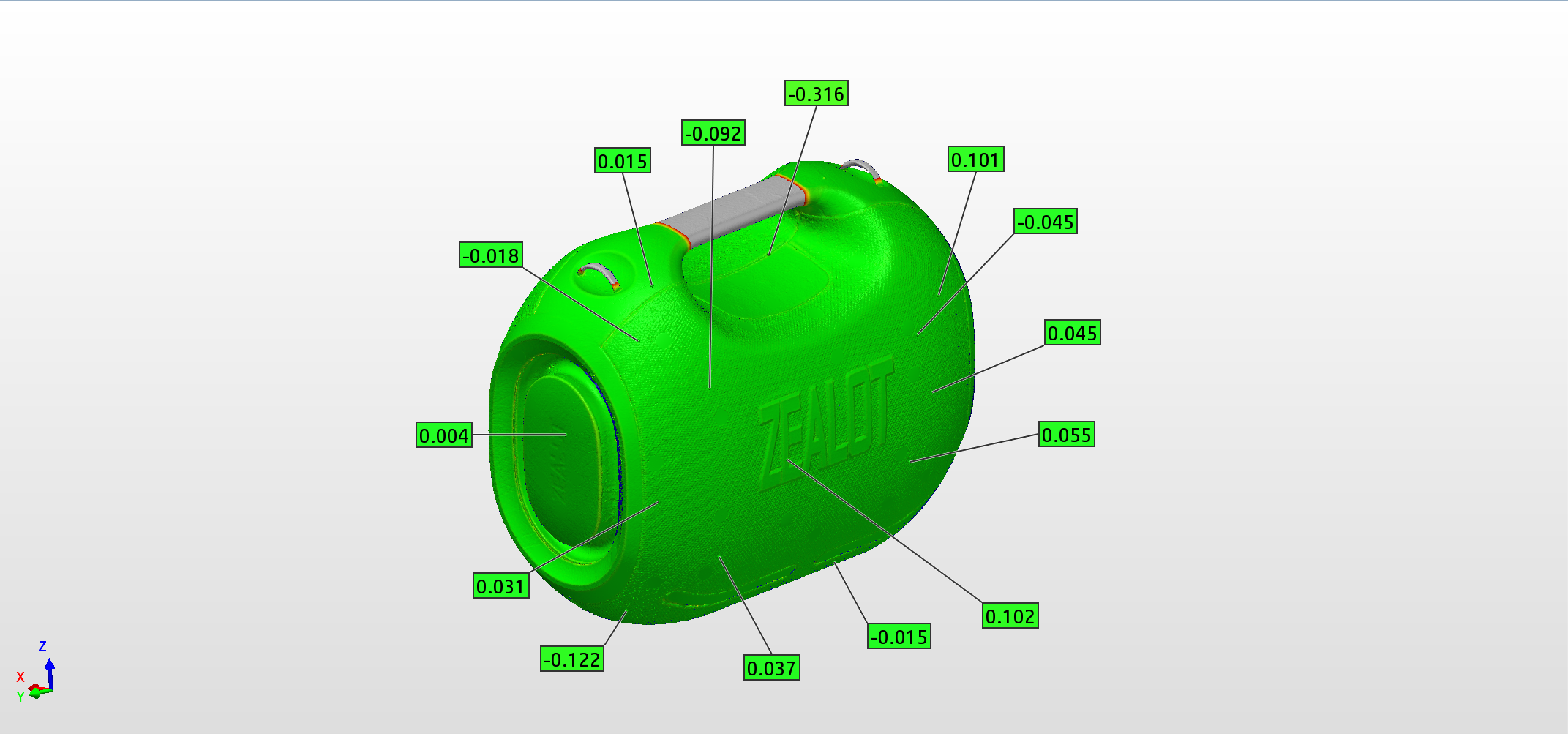

三維檢測色譜圖-正面

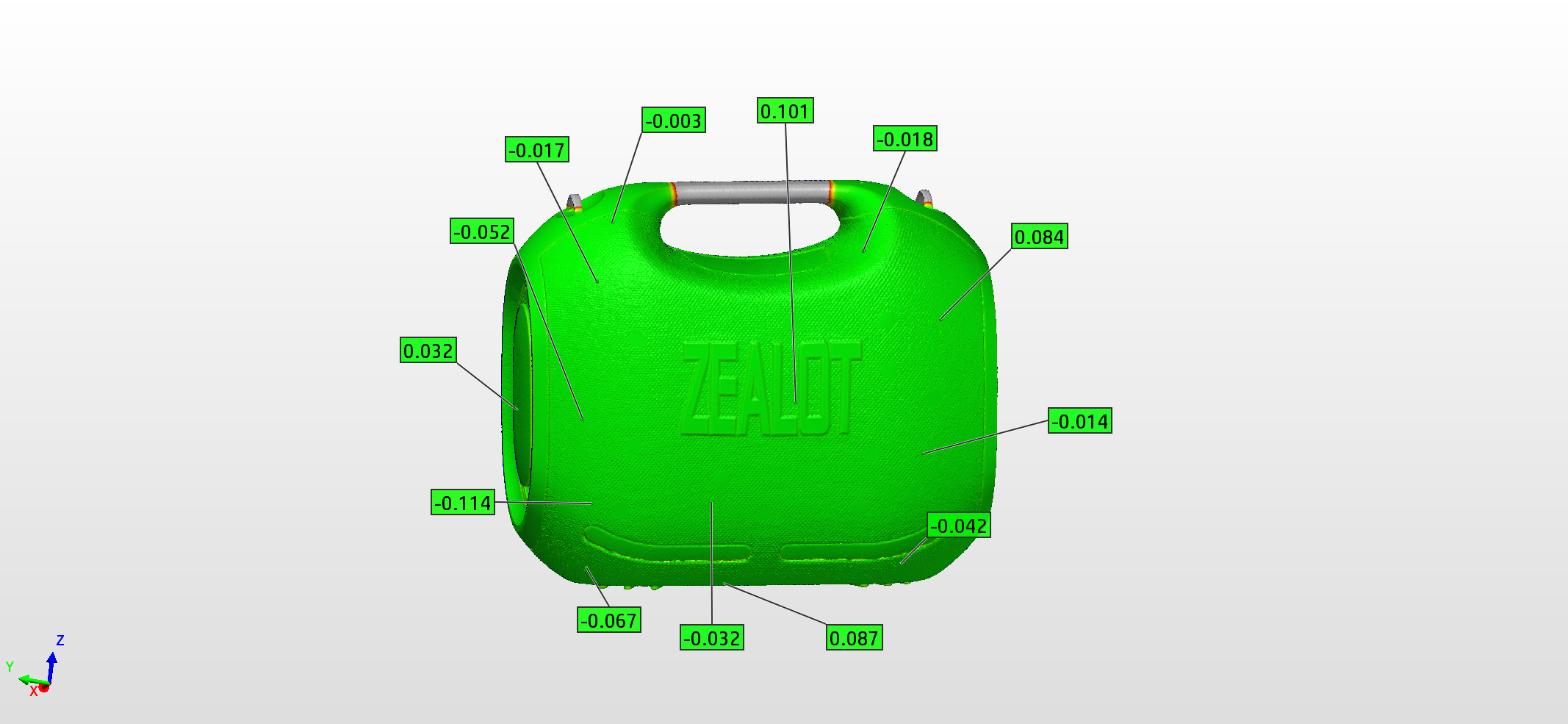

三維檢測色譜圖-側面
