音響外殼三維掃描檢測
發布時間：2026-05-16
瀏覽數：65
- A +
- A
- A -
音響外殼不僅是產品的“顏值擔當”，更是聲學性能的重要組成部分。其曲面流暢度、裝配孔位精度、聲學腔體一致性直接關系音質表現與品牌形象。然而，音響外殼造型通常融合了復雜自由曲面與精密功能結構，傳統檢測手段難以全面評估其制造質量。三維掃描可完整獲取整個曲面的點云數據，快速完成音響外殼的全尺寸三維檢測，與原始CAD模型比對，直觀分析回彈、翹曲和收縮變形。

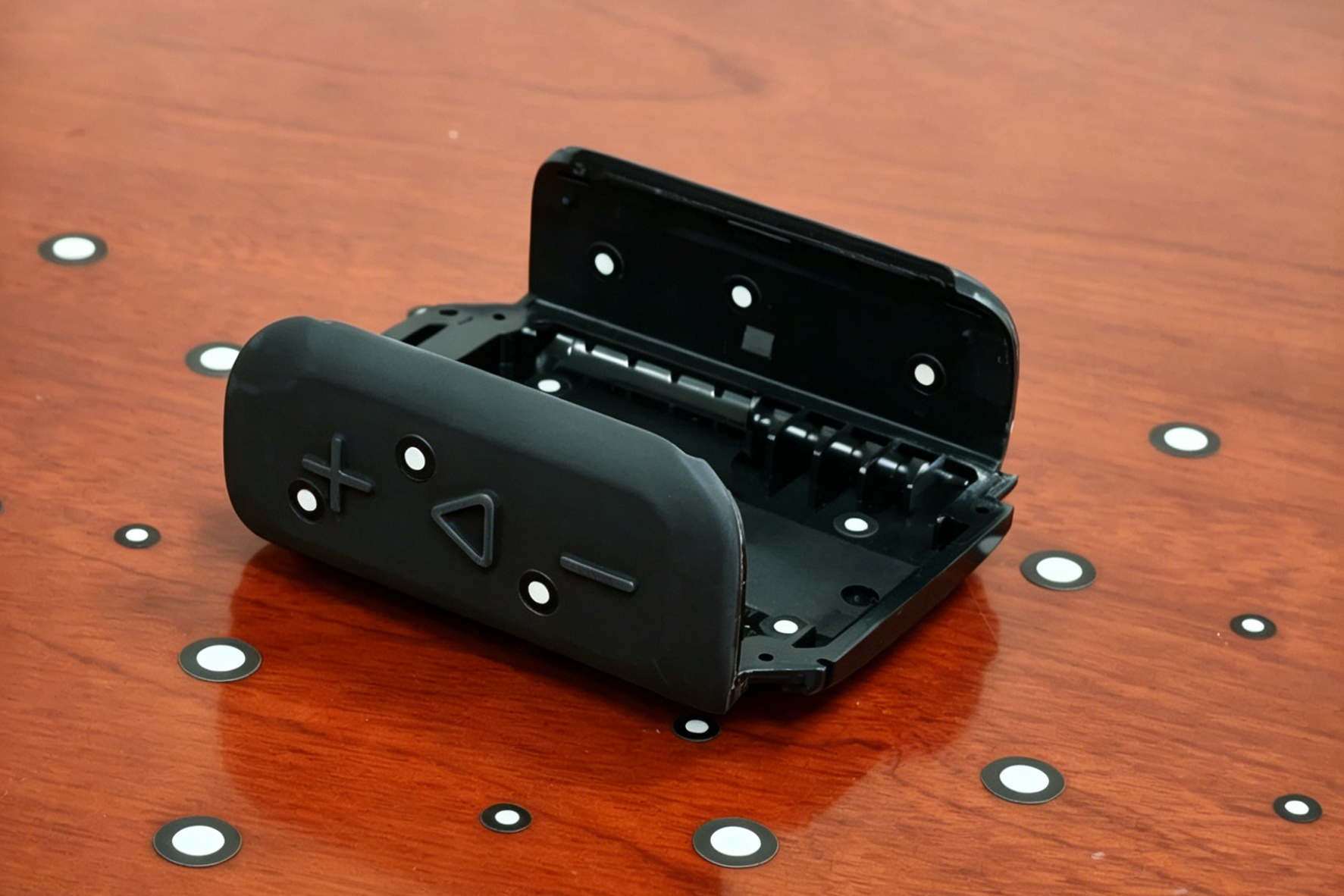

實物圖
面臨問題
音響外殼多為復雜自由曲面（如倒角弧度、聲學密封槽），傳統量具無法準確測量整體輪廓度。喇叭網孔、按鍵槽、螺絲柱等裝配結構眾多且分布密集，其位置度、孔徑尺寸若存在微小偏差，將直接影響后續組裝良率與整機密封性。傳統檢具只能定性判斷“通過/不通過”，無法給出具體的偏差數值和方向，不利模具精準修正。

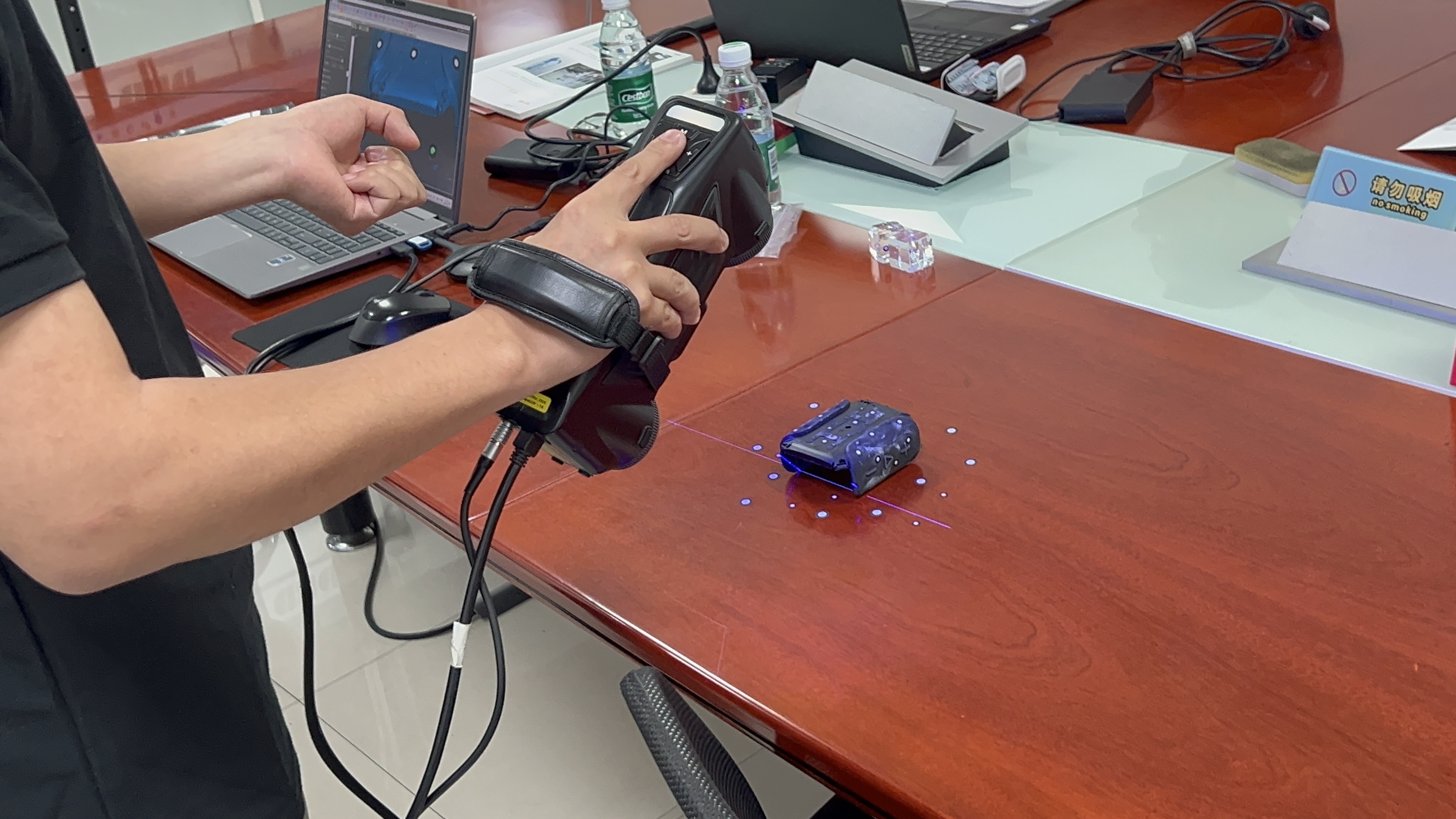

現場掃描圖
解決方案
華朗三維工程師帶著公司自研的手持式三維掃描儀來到客戶現場，在5分鐘內完整獲取音響外殼內外表面的數百萬個高精度點云數據，精確捕捉每一個曲面起伏、網孔特征及裝配結構細節。將掃描數據與原始CAD模型導入檢測軟件，自動對齊后生成直觀的三維色譜偏差圖。綠色為合格區域，紅/藍色為超差區域，外殼曲面的整體趨勢、孔位的位置偏移、邊界的輪廓偏差瞬間一目了然。在軟件中可任意截取剖面，精確測量網孔直徑、螺絲柱高度、裝配間隙等關鍵尺寸。同時可對裝配面進行平面度、平行度分析，快速判斷是否滿足裝配要求。

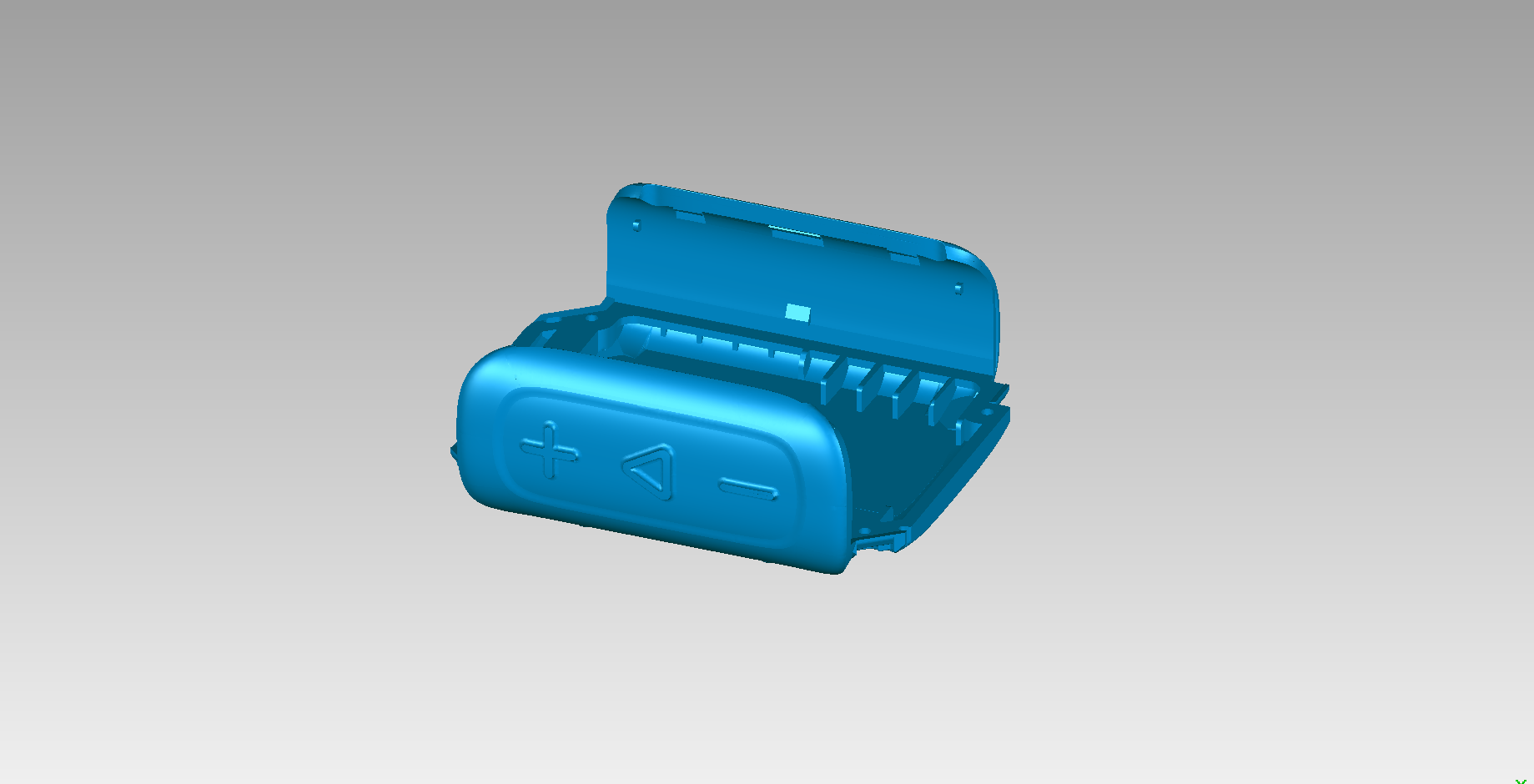

掃描stl數據（1）

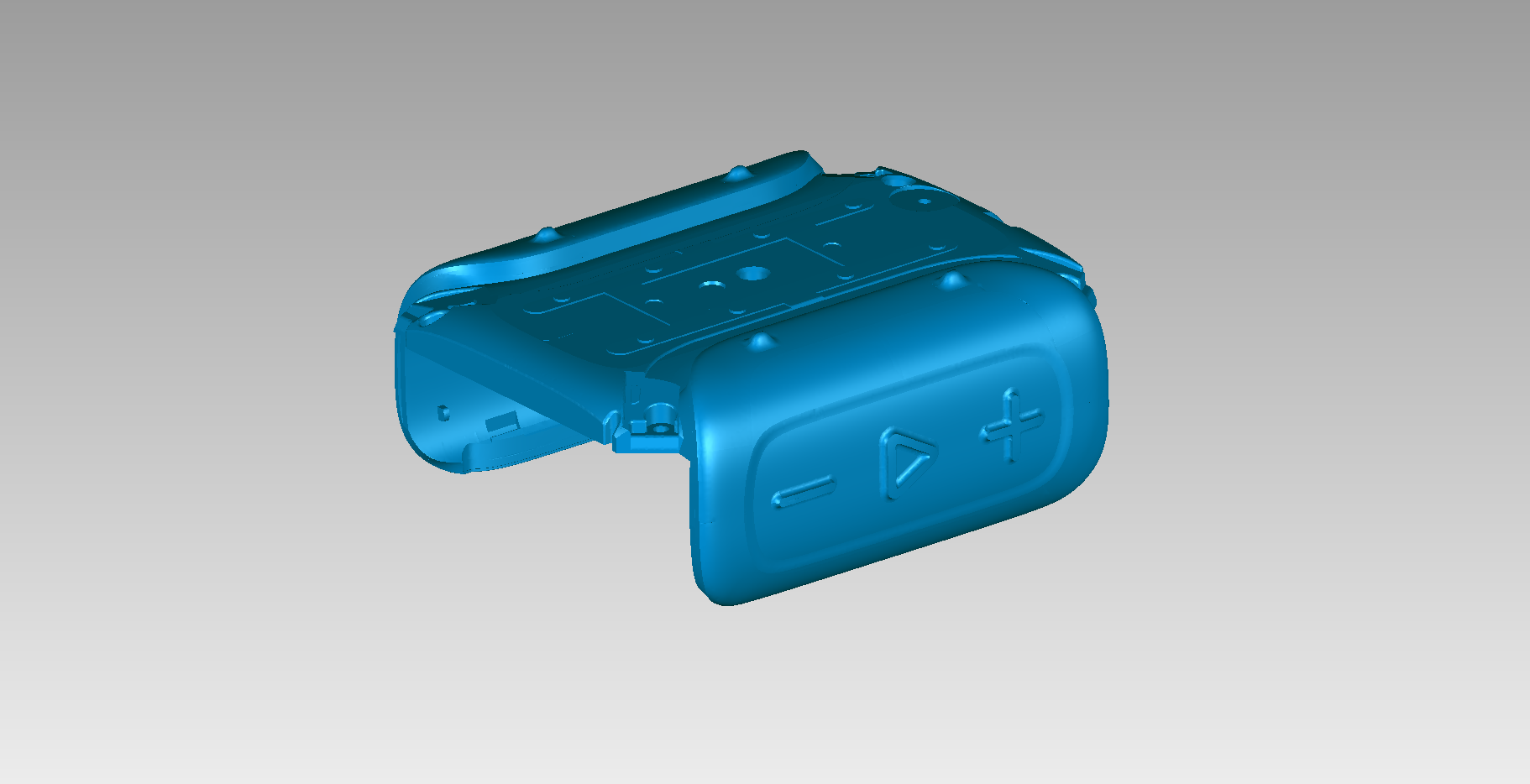

掃描stl數據（2）

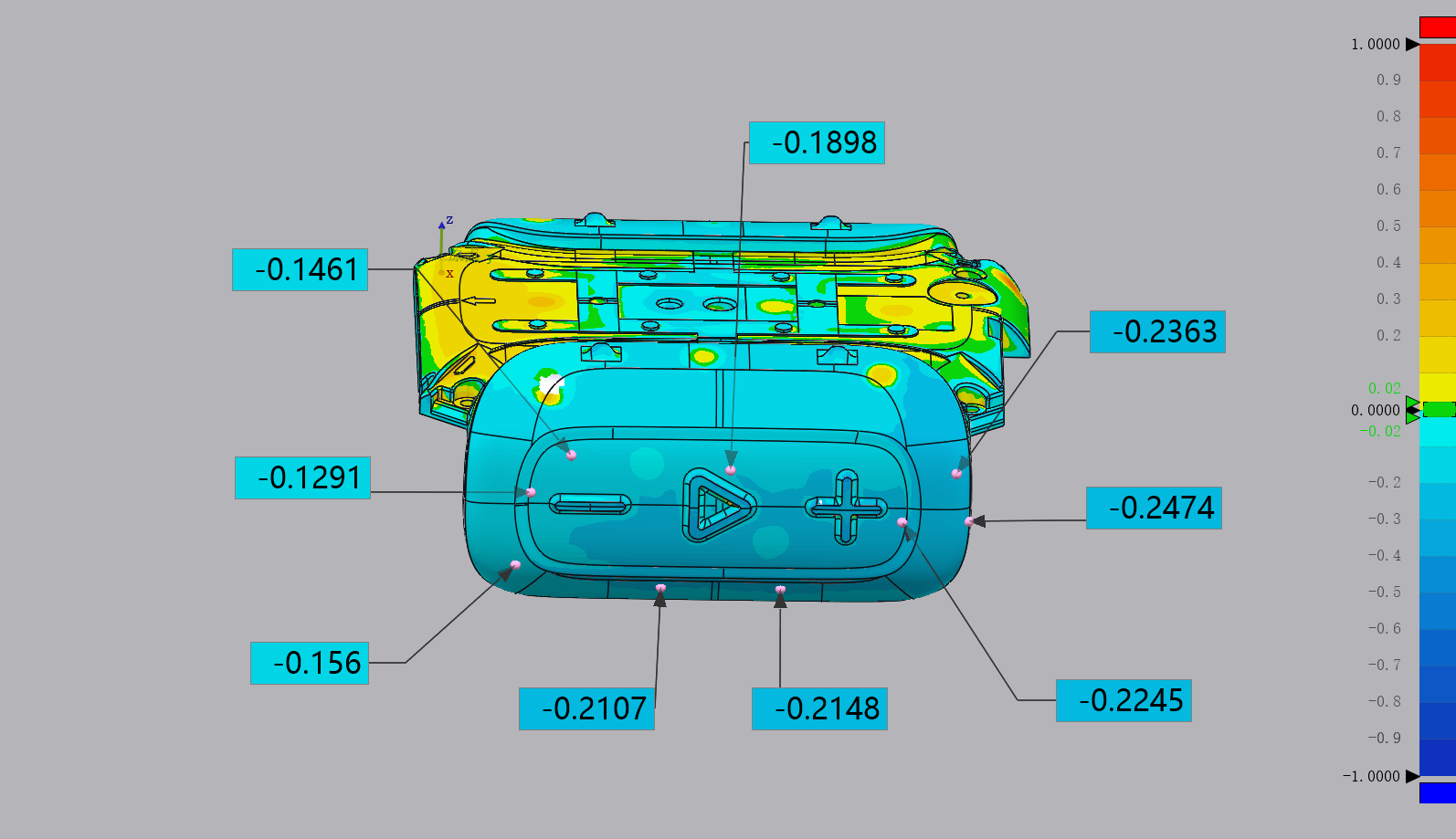

偏差色譜圖
使用工業級掃描儀不僅將整體檢測時間縮短了超過80%，更重要的是，及時發現了人工難以察覺的曲面偏差與孔位偏移，顯著提升了產品裝配良率與聲學一致性，為聲學產品的高品質制造提供了堅實的數據保障。
