本次服務對象為電子制造工裝供應商，需求為對其量產使用的PCB 模塊化拼接測試治具完成全尺寸三維掃描與逆向建模。該治具為電子生產線 PCB 板功能測試的核心工裝，采用多段模塊化拼接結構，集成高精度定位孔、裝配基準面、異形鏤空工位，是 SMT 生產線電路板 ICT/FCT 測試環節的必備定制化工裝。 客戶核心訴求為獲取治具 1:1 精準三維 數據，再逆向還原CAD模型，用于工裝復刻、結構優化與后續迭代設計，解決無原始設計圖紙的生產痛點。

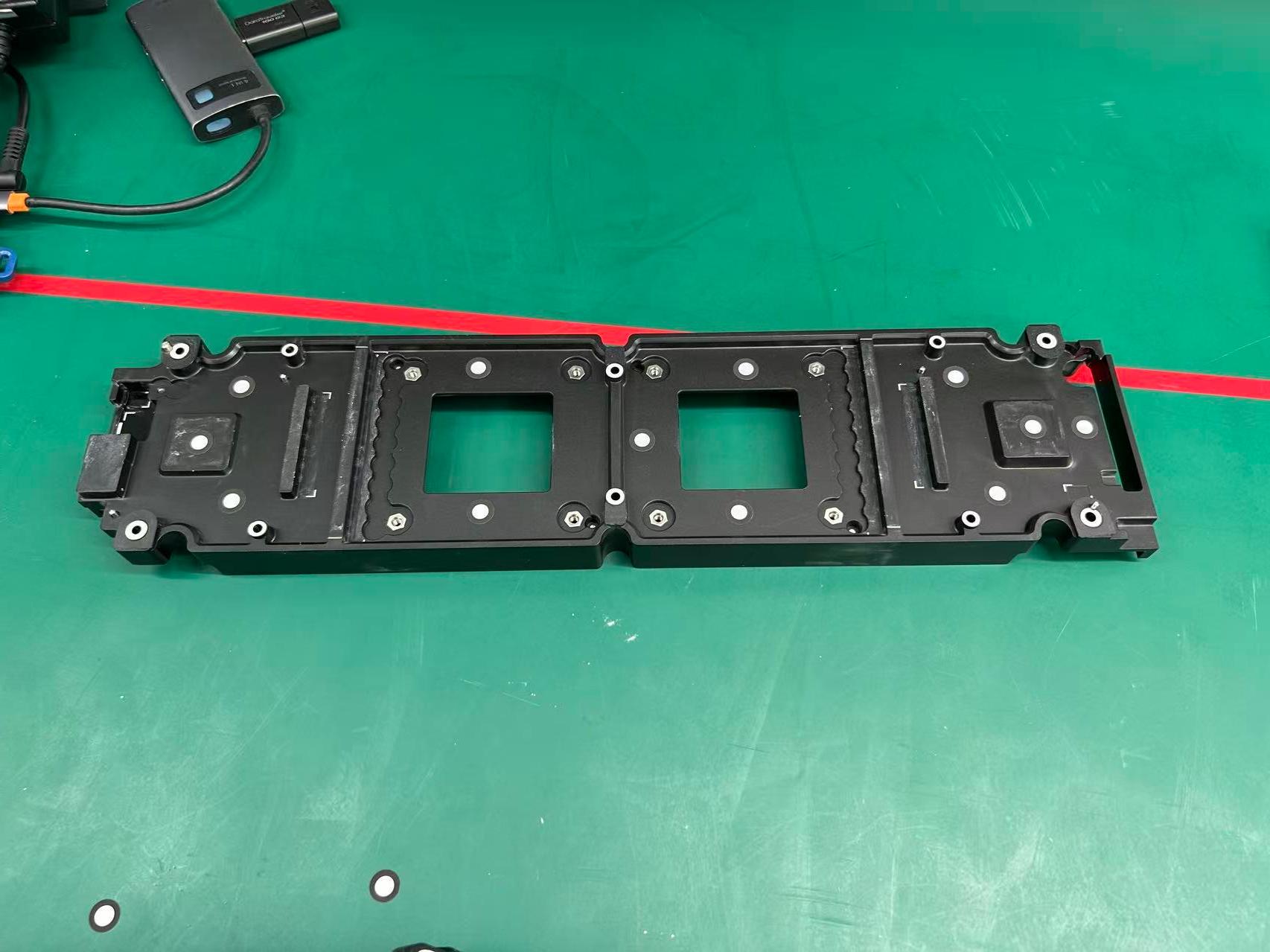

實物圖
治具包含大量微小定位孔、異形拼接配合面與裝配公差特征，傳統手工卡尺 / 三坐標測量僅能獲取離散尺寸，無法完整還原復雜結構的三維形態，復刻后易出現拼接錯位、定位不準的問題；無標準化圖紙，工裝迭代、復刻無精準數據支撐；測繪效率低，復刻后裝配一致性差，影響生產線測試精度。

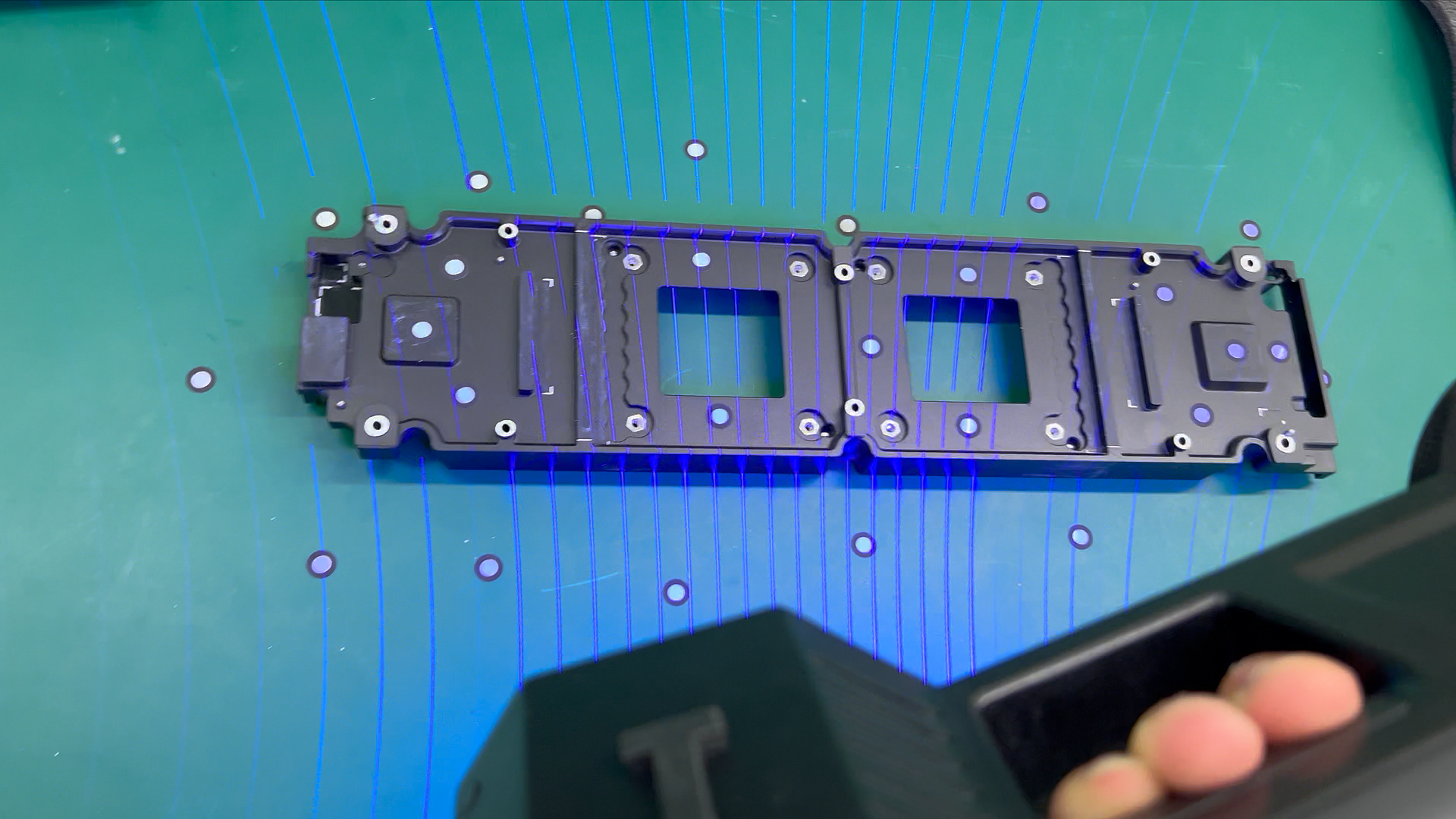

現場掃描圖
華朗工程師采用工業級手持式三維掃描儀，10 分鐘內完成治具全表面點云采集，完整覆蓋所有定位孔、鏤空工位、拼接配合面，精度可達 ±0.02mm，無死角還原所有微小特征?；趻呙椟c云數據，逆向還原與實物完全一致的三維 CAD 模型，完整保留所有裝配基準、公差特征與拼接配合關系，模型可直接對接 CNC 加工設備。最終交付的三維模型支持工裝結構優化（如減重設計、工位擴展）、3D 打印快速打樣與批量加工溯源，為客戶后續工裝迭代提供完整的數字化基礎，將工裝復刻周期從 7 天縮短至 2 天。

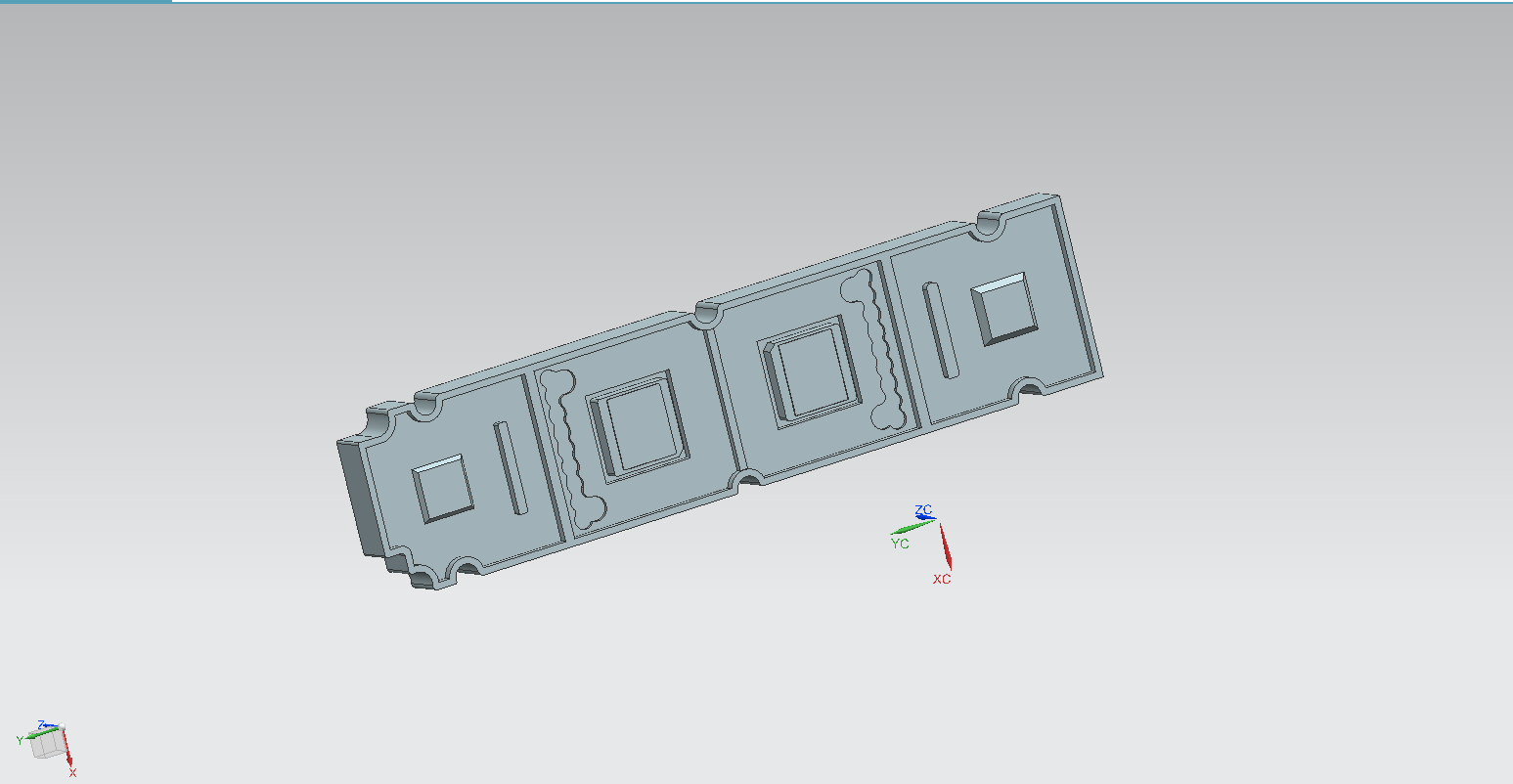

逆向建模圖
