某廠電路板需要逆向建模，過往PCB電路板逆向建模多采用人工卡尺測繪、相機拍照抄板、物理分層拆解等方式，效率低。采用高精度工業三維掃描儀，對PCB板外觀輪廓、元器件布局進行全域數據采集，通過點云處理與逆向建模軟件完成三維模型重構，為電路復制與結構設計提供精準的數字依據。

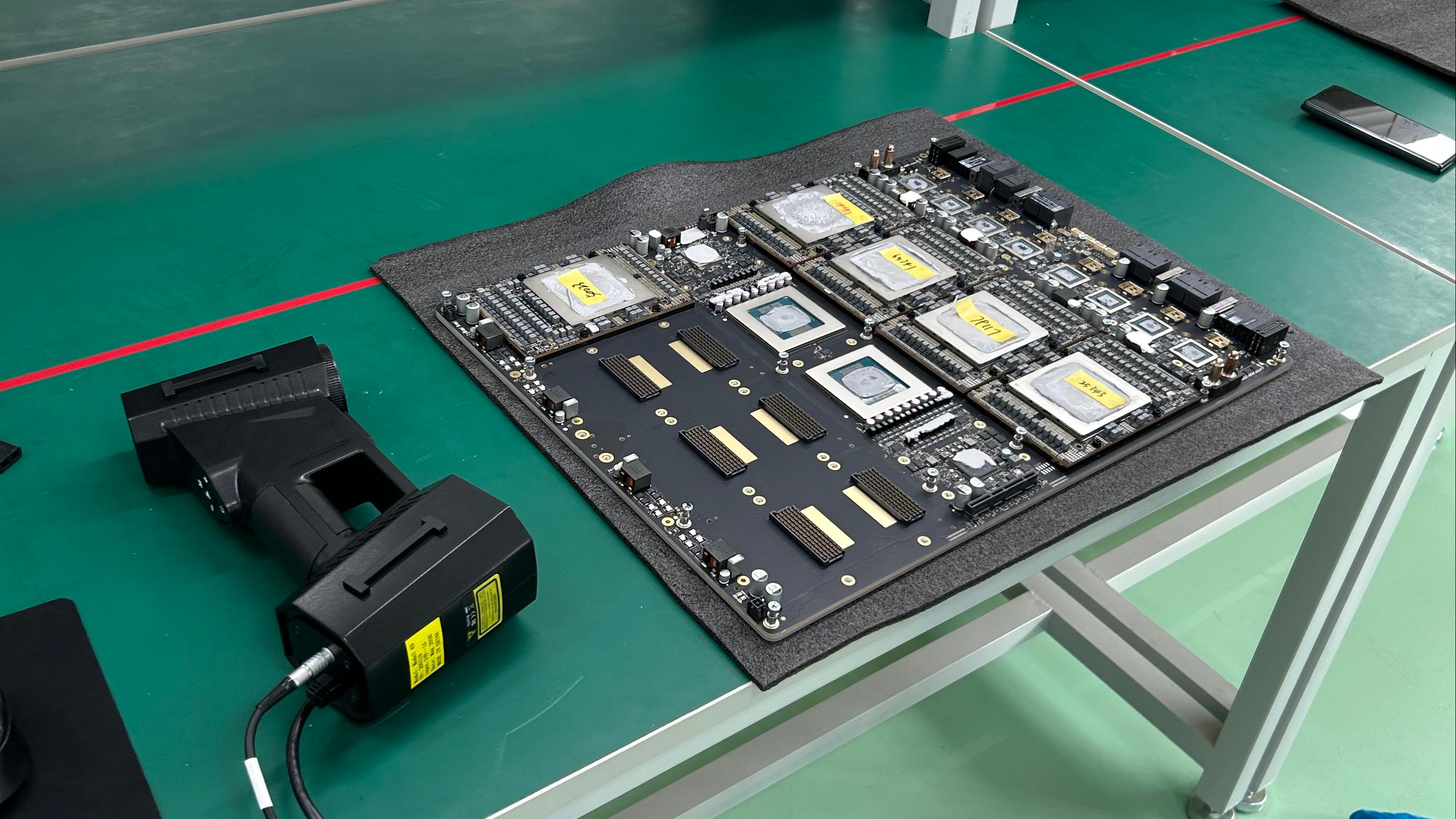

現場圖
1. 精度差、誤差大。工業PCB含微型元器件、細密走線與微小過孔，人工測繪無法捕捉微米級精度數據，尺寸偏差大、點位易失真。
2. 效率低、破壞性強。PCB傳統逆向需打磨分層、逐層測繪，周期長達數天至數周，效率極低；且物理拆解易損傷內層銅箔與走線，造成樣板報廢，無法保留原板完整結構。
3. 數據單一、復用性弱。傳統抄板僅輸出二維平面數據，無法還原板厚、元器件立體布局、焊盤高度等三維參數，僅能簡單復刻，無法支撐仿真分析、結構優化、改裝迭代等二次研發工作。

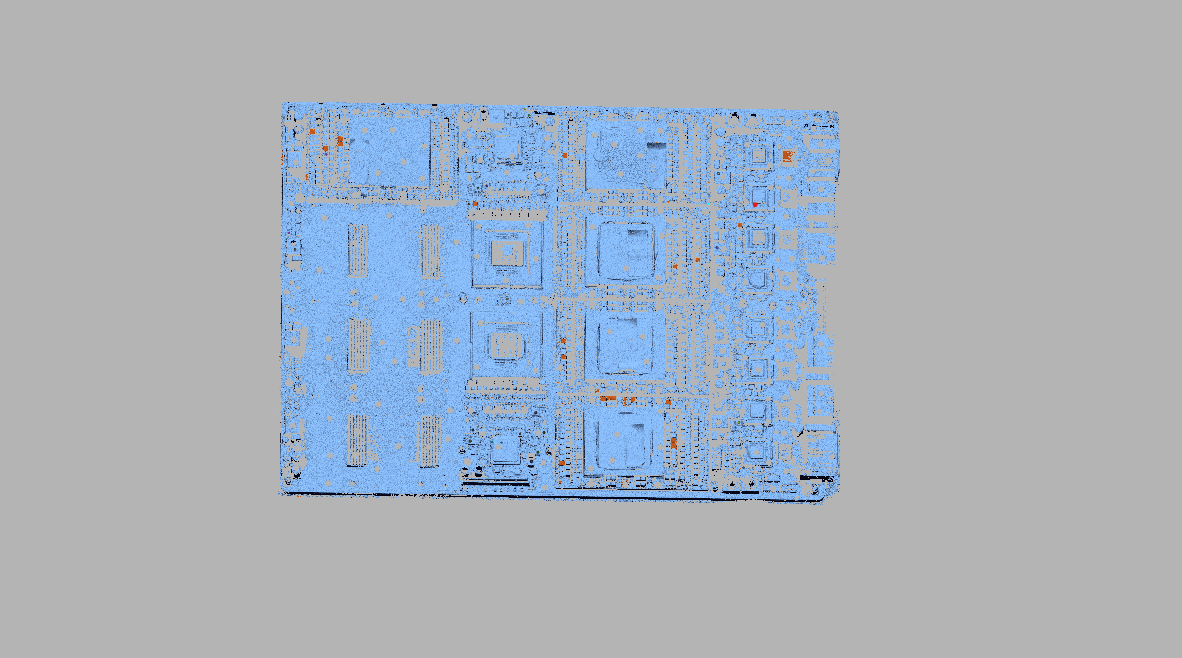

點云數據stl圖
針對上述痛點，本次采用非接觸式工業三維掃描逆向方案，實現PCB無損、高精度、快速逆向建模。無需接觸、無需拆解PCB，掃描儀可清晰捕捉電路板的外形輪廓、安裝孔位、元器件位置與高度、接插件形態等全部三維特征，10分鐘內獲取完整的高密度點云數據，精度達0.02mm。在軟件中自動識別并擬合平面、圓孔、矩形邊界等幾何特征，精確獲取安裝孔徑、孔位坐標、板卡外形尺寸、元器件高度等關鍵參數。基于提取的特征數據與點云網格，在逆向建模軟件中重建PCB的實體三維模型，完整還原外形邊界、安裝孔矩陣、元器件布局與限高區域。模型可導出為STP、IGS、CAD等通用格式，直接用于結構干涉檢查、散熱仿真、治具設計或外殼適配開發。

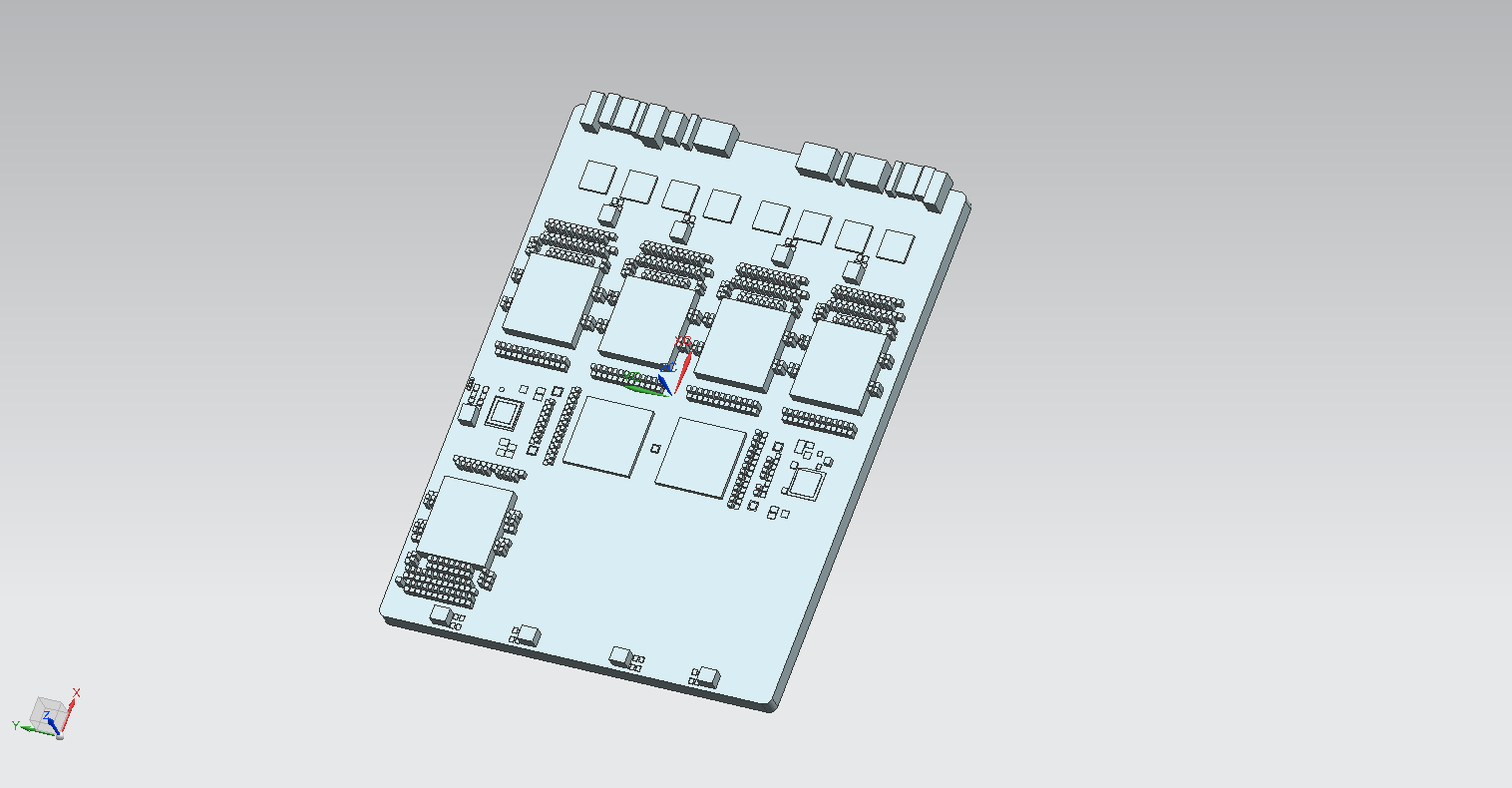

逆向建模stp圖
方案成效：相比傳統工藝，該方案實現PCB無損逆向，建模精度提升90%以上，作業周期縮短80%，高效解決PCB板精準復刻與迭代難題，為工業設備維保、備件生產、產品升級提供可靠數字化支撐。
