某著名汽車配件生產公司希望獲取保險桿模具的三維數據建立汽車保險桿三維數模檔案（CAD圖紙），為汽車保險桿模具的構造設計、改型設計以及后續品質檢測提供數據支持。
1.汽車保險杠模具較大，生產的產品容易產生形變，所以保險桿模具的質量控制格外重要，對保險桿模具的三維數據有非常高的精度要求。
2.單純使用傳統的檢測方法（如檢具、治具、三坐標等）十分的繁瑣、耗時，而且不易對汽車保險桿模具的結構進行準確、快速地測量、檢測。
汽車保險桿模具
針對客戶所面臨的問題，華朗三維技術工程師使用三維掃描儀HL-3DS（快速的對汽車保險杠模具進行掃描，獲取高密度點云資料）+再結合專業的逆向設計軟件（如Imageware、Geomagic Studio）+三維檢測軟件（協助該公司對成品和產品數模圖的比對）

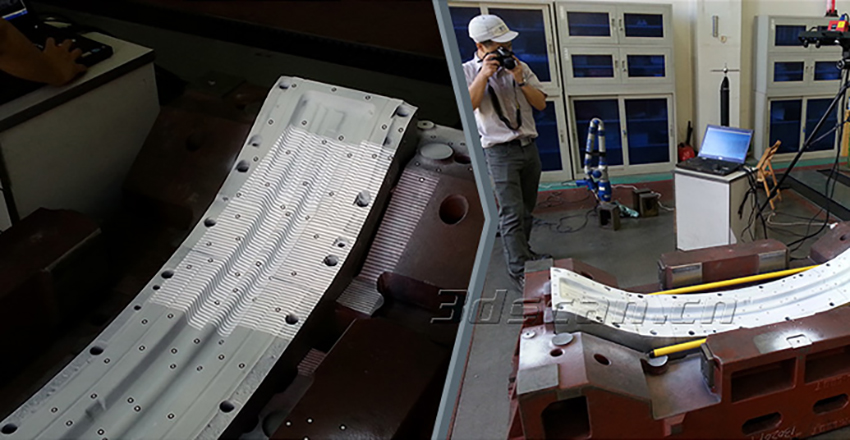

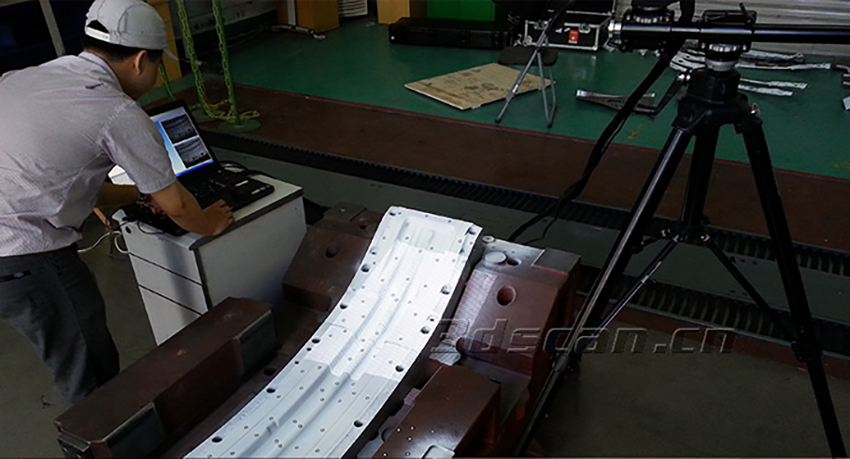

汽車保險桿模具掃描現場
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
三維掃描儀（HL-3DS）掃描速度快，獲取汽車保險桿模具三維數據僅需10分鐘，數據精度高達到0.02mm。三維掃描儀（HL-3DS）采用外插法多頻相移光柵技術、編碼點校準技術與全自動拼接等技術。將汽車保險桿模具三維數據導入三維逆向軟（Geomagic）中進行處理。

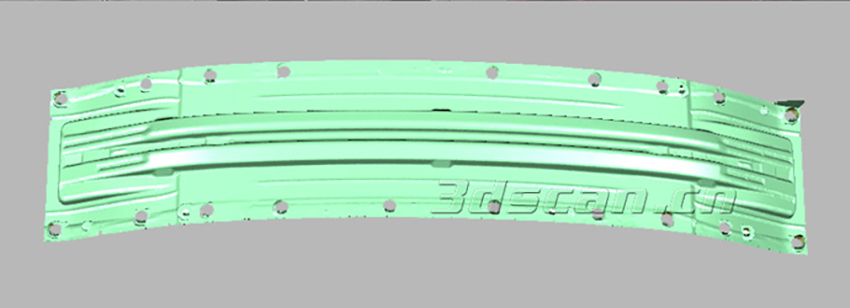

汽車保險桿點云數據

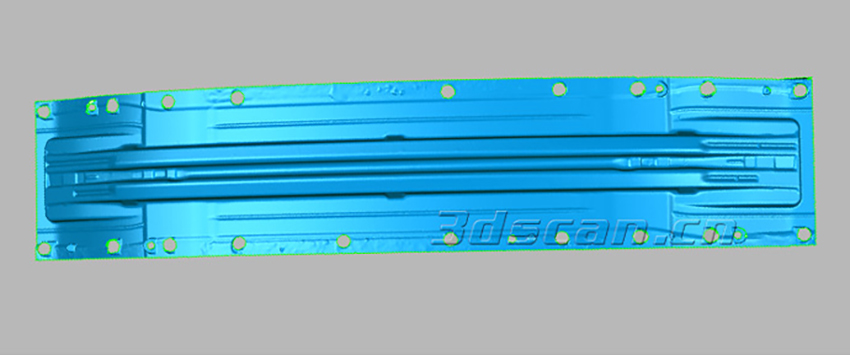

汽車保險桿STL數據
3、三維檢測
將獲取的汽車保險桿模具三維數據導入檢測軟件Geomagic Qualify中，可以迅速檢測汽車保險桿模具 (CAD) 模型和產品的制造件之間的差異，Geomagic Qualify能以直觀易懂的圖形比較結果來顯示兩者的差異。

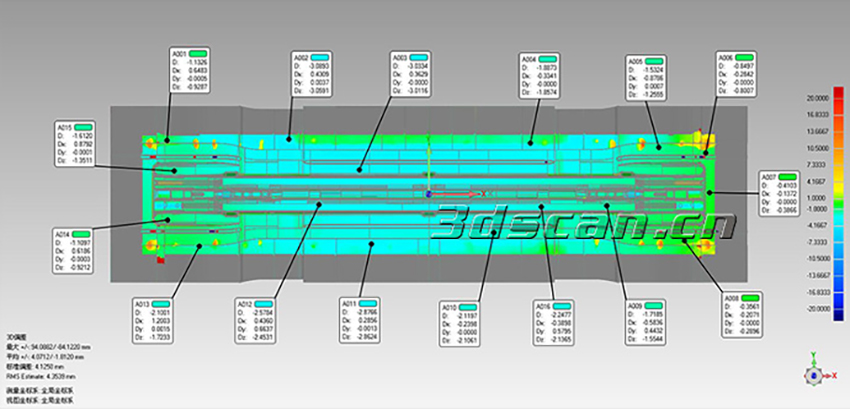

汽車保險桿對比檢測

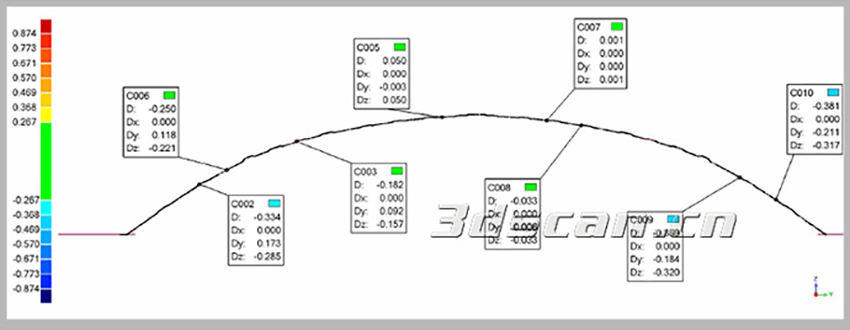

汽車保險桿橫截面標注圖

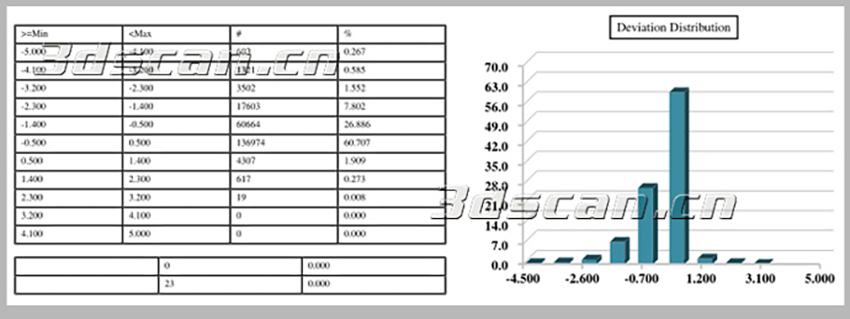

汽車保險桿誤差分析表
