大型機械裝備齒輪逆向設計
發布時間：2024-03-16
瀏覽數：1013
- A +
- A
- A -
大型機械齒輪是機器中廣泛采用的傳動零件。它可以傳遞動力，又可以改變轉速和回轉方向，是大型礦山機械設備組成的核心部件。
面臨問題
1.大型機械齒輪形狀復雜，表面齒槽較多，導致獲取的三維數據量不完整，無法進行大型機械齒輪二次設計。
2.傳統的測量方法（如檢具、二次元、三坐標等），根本無法對泵蓋大型機械齒輪進行快速地測量。

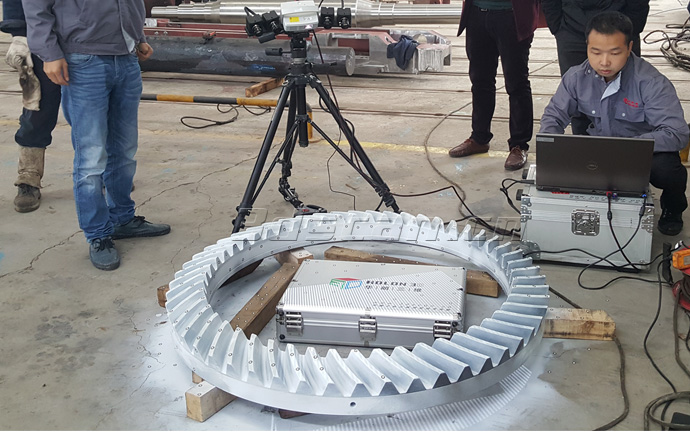

掃描機械輪現場圖
解決方案
掃描設備：
華朗三維掃描儀HL-3DS+
產品特點：
●掃描速度極快：≤3秒內可得到幾百萬數據點，效率極高(也可以根據客戶需求定做系統)。
●精度高：利用特有的測量技術，單幅掃描精度可達≤±0.005，配合三維攝影測量系統，精度更高。

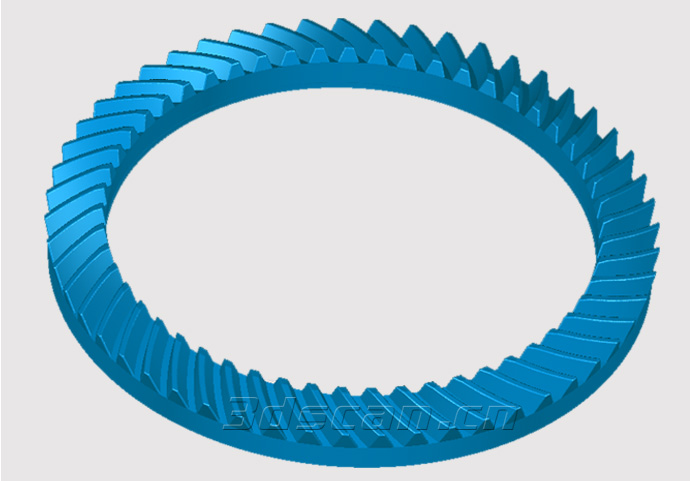

大型機械齒輪掃描STL數據圖
掃描步驟：
噴顯像劑（提高工件表面底色的對比度，獲取更全更好的掃描數據）
↓
粘貼標志點（實現掃描數據自動拼接）
↓
三維掃描
（一鍵拍攝，操作簡單，掃描儀多角度拍攝，能夠掃描捕捉到物體的每一個面）
↓
點云數據，STL數據（高精度的三維數據，可進行產品二次設計）

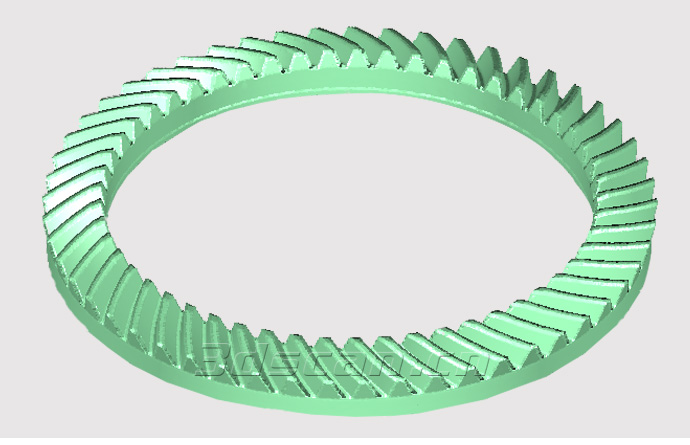

大型機械齒輪掃描STL數據圖
