六角閥芯是流體控制閥門中的關鍵旋轉部件，其六角形主體的對稱度、密封面輪廓、各倒角角度及軸頸配合尺寸，直接決定閥門的密封性與流量控制精度。客戶因缺少該閥芯的原始設計圖紙或CAD模型，需要利用三維掃描技術獲取高精度外形數據，并重建可用于制造、檢測或優化的三維實體模型，以替代傳統手動測量和試錯加工方式，加快備件復現與產品改型進程。
客戶缺少原始設計圖紙，導致該閥芯無法直接進行模具修正或仿制生產。依賴手工測量和反復試加工的方式效率低、精度差，難以滿足現代化制造對快速響應和精確復現的要求。
六角閥芯實物圖
針對上述問題，采用 HOLON3D手持式全藍激光工業級三維掃描儀進行掃描，手持式設計靈活，可輕松變換角度，完整掃描六角棱邊、倒角、密封錐面、內孔及軸頸等所有細微特征，獲取高密度、高精度的三維點云數據。將掃描獲取的點云數據進行降噪、平滑及簡化處理，去除背景雜點，生成完整、光順的點云模型（STL格式），精確還原閥芯的實際幾何形態。將點云模型導入專業逆向建模軟件最終生成參數化的實體模型。

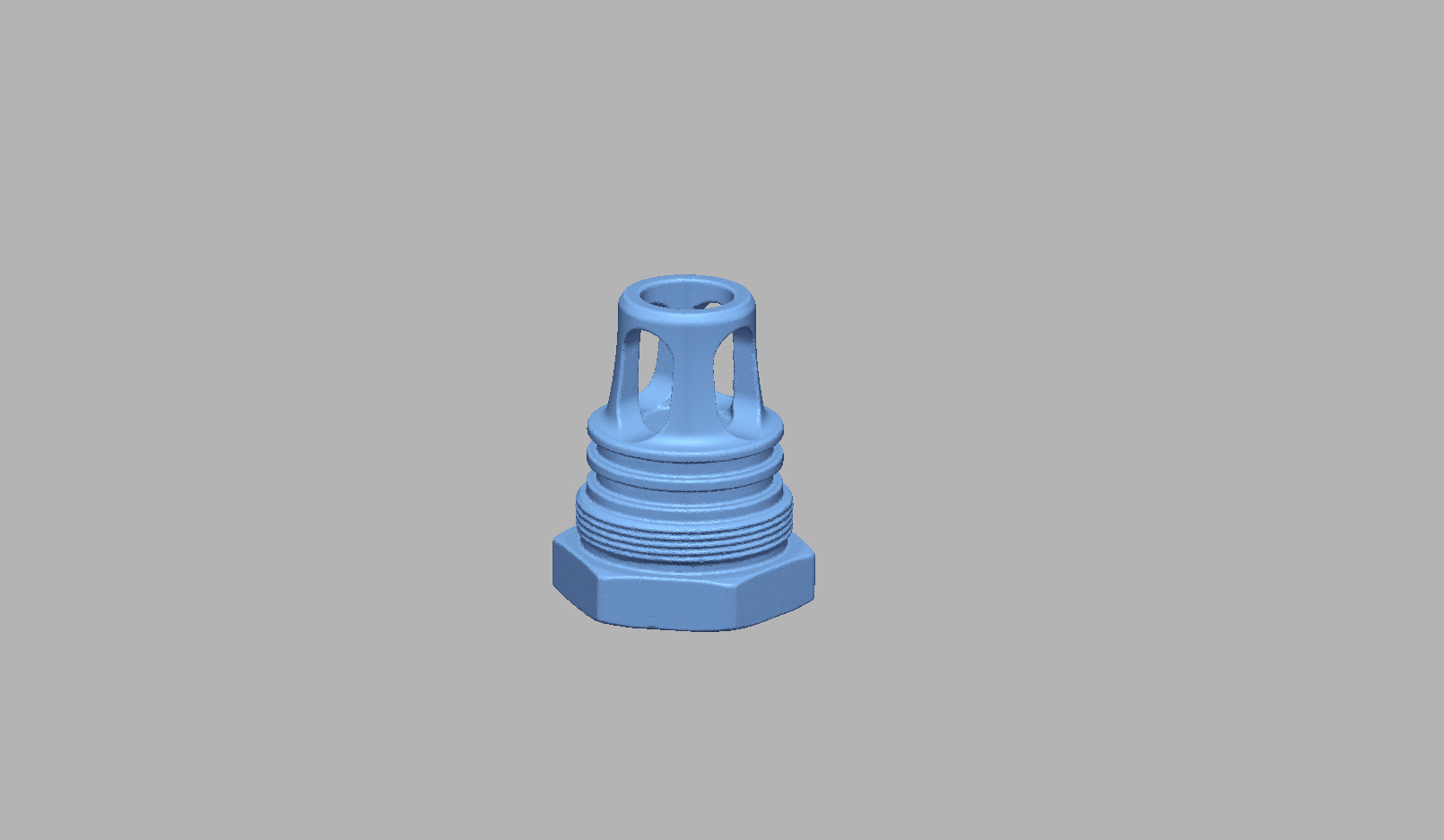

六角閥芯點云模型

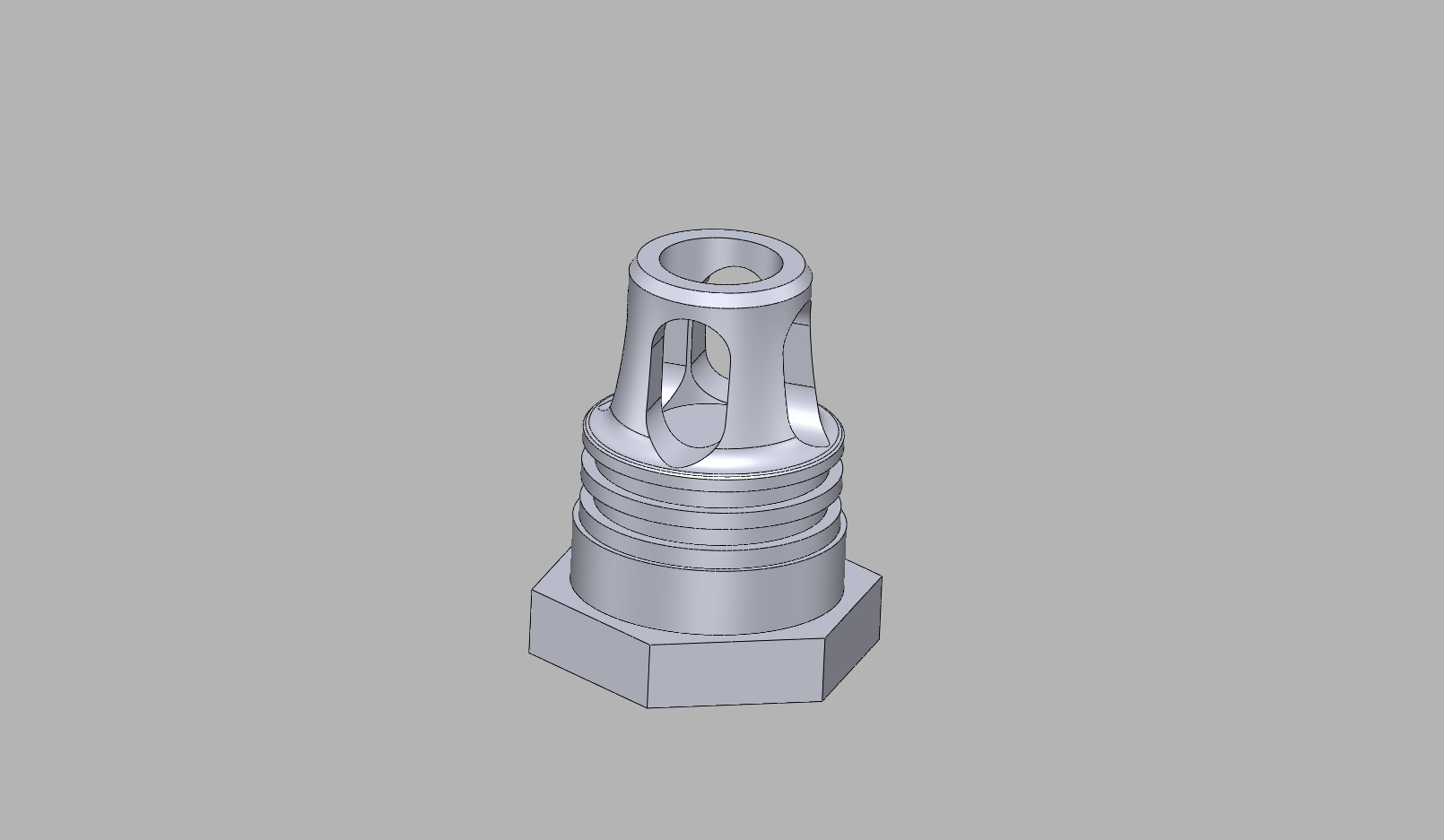

六角閥芯逆向建模模型
