模具是“工業之母”，其精度直接決定最終產品的質量與一致性。在模具的制造與試模階段，快速、準確地檢測型腔、型芯的尺寸偏差，是縮短開發周期、降低修模成本的關鍵。本案例將展示華朗三維掃描儀在數分鐘內完成一套精密模具的全尺寸3D檢測，使修模效率得到顯著提升。
面臨問題
模具結構復雜，型腔曲面多樣。若使用三坐標逐點測量，單次檢測通常需要數小時，效率低，拖慢試模節拍。而且傳統的檢測報告很難直觀地展示出模具的真實變形區域與偏差趨勢，導致設計、加工、檢測人員之間溝通不暢，修模方向不明確。

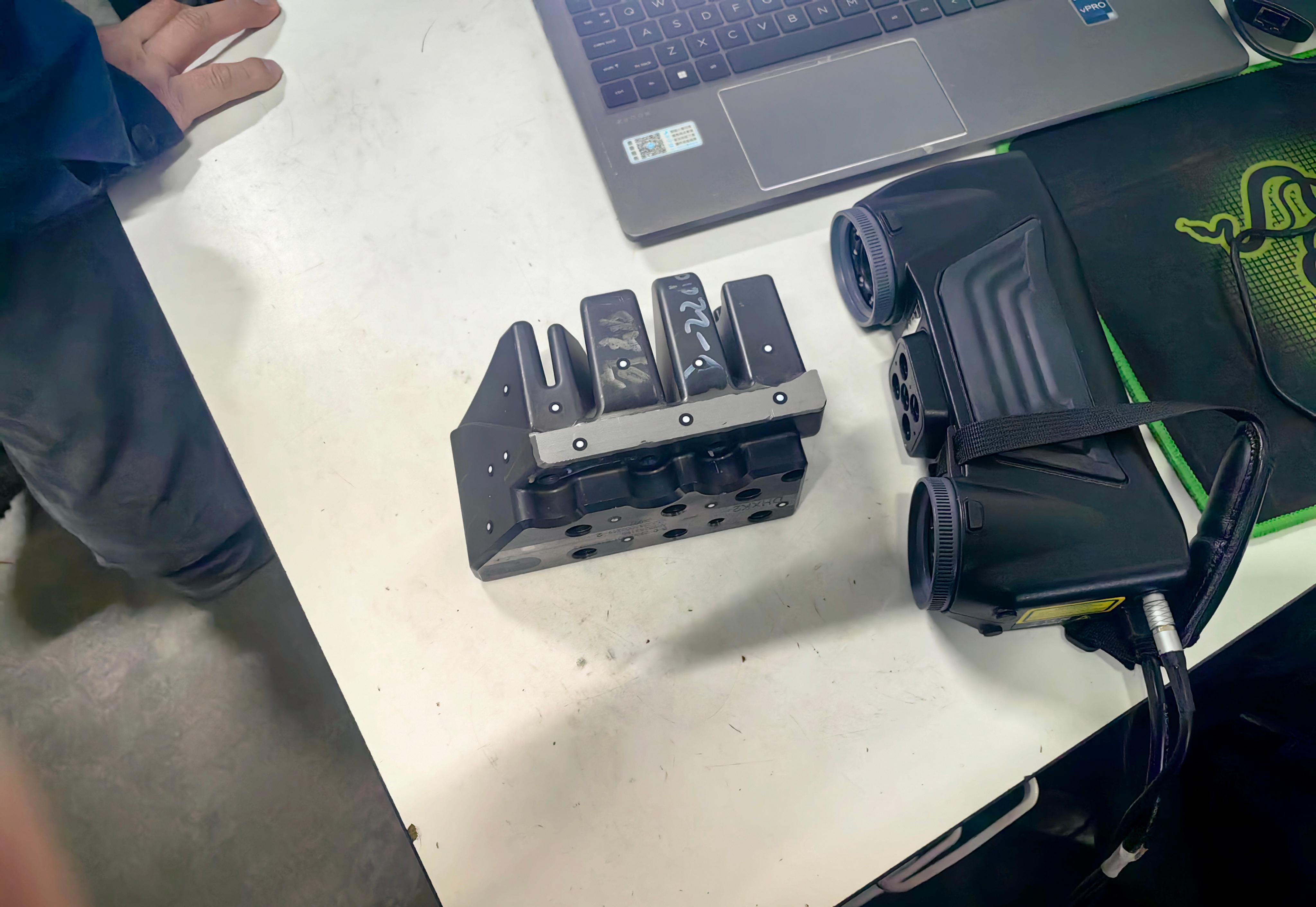

實物圖
解決方案
華朗三維工程師帶著自研的手持式三維掃描儀來到客戶現場，快速掃描模具型腔、型芯及分型面。設備多束交叉激光線能夠快速獲取數百萬個高精度點云數據，在3分鐘內捕獲整個模具的物理形態，將掃描獲取的3D點云數據與原始數模自動比對分析，生成直觀的三維色譜圖——綠色區域為合格，紅色/藍色區域為超差，讓模具的磨損、變形等缺陷一目了然，徹底告別“盲人摸象”式的檢測。檢測完成后，軟件能一鍵生成包含3D色譜圖、關鍵尺寸、形位公差分析和截面比對等詳細數據的檢測報告。這份直觀、詳盡的報告可直接用于指導后續的修模工作，確保每次修改都有據可依，精準高效。

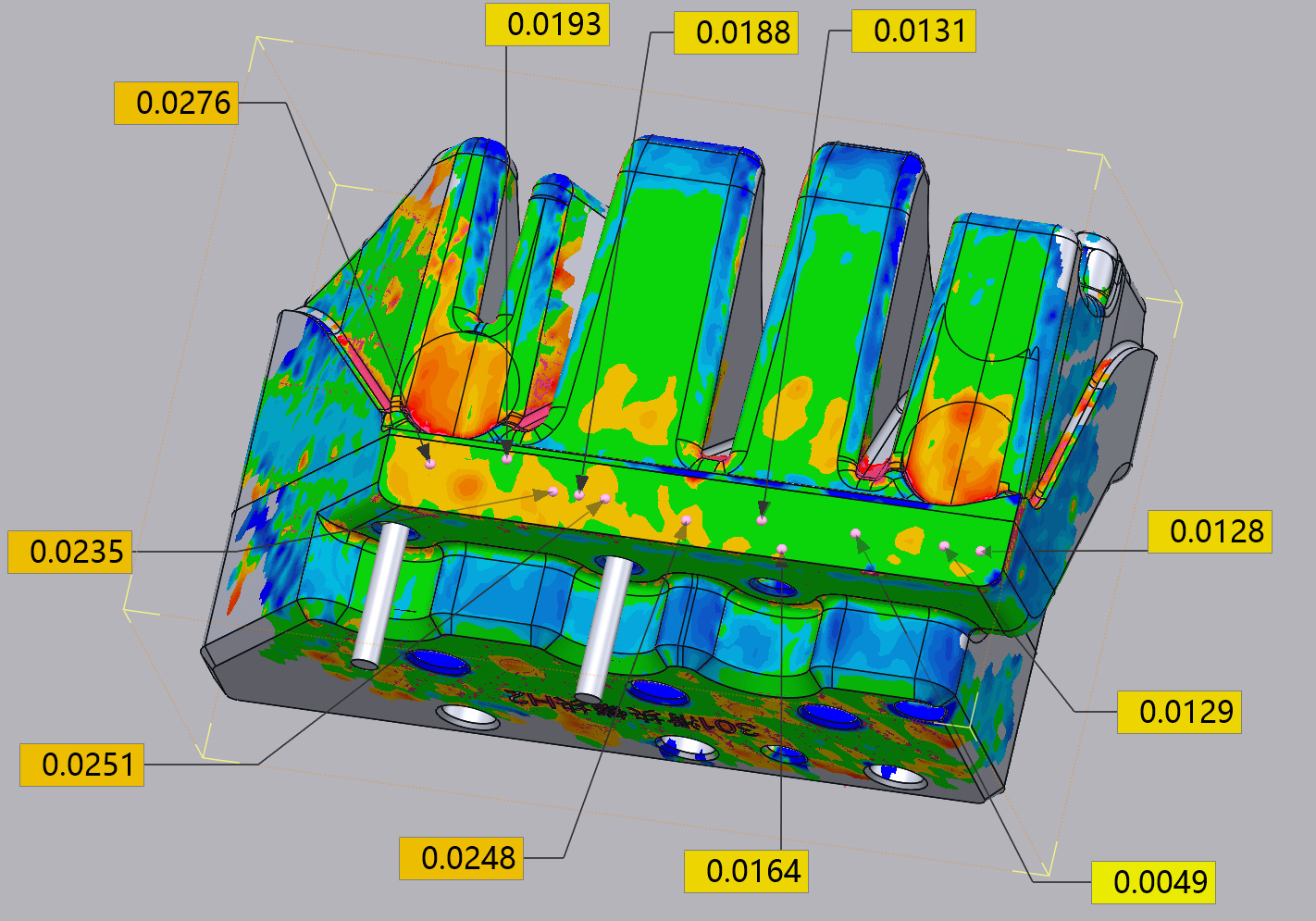

偏差色譜圖
