曲軸是發動機、壓縮機等設備中將往復運動轉化為旋轉運動的核心零件，其連桿頸相位角度、主軸頸同軸度、曲柄臂輪廓直接決定整機性能與壽命。在備件制造、國產化替代或老機型改進中，常面臨圖紙缺失的難題。我們通過三維掃描 + 逆向建模，實現了零件 1:1 的數字化還原，為后續加工、維修、批量復刻提供了完整的 CAD 數據支撐。

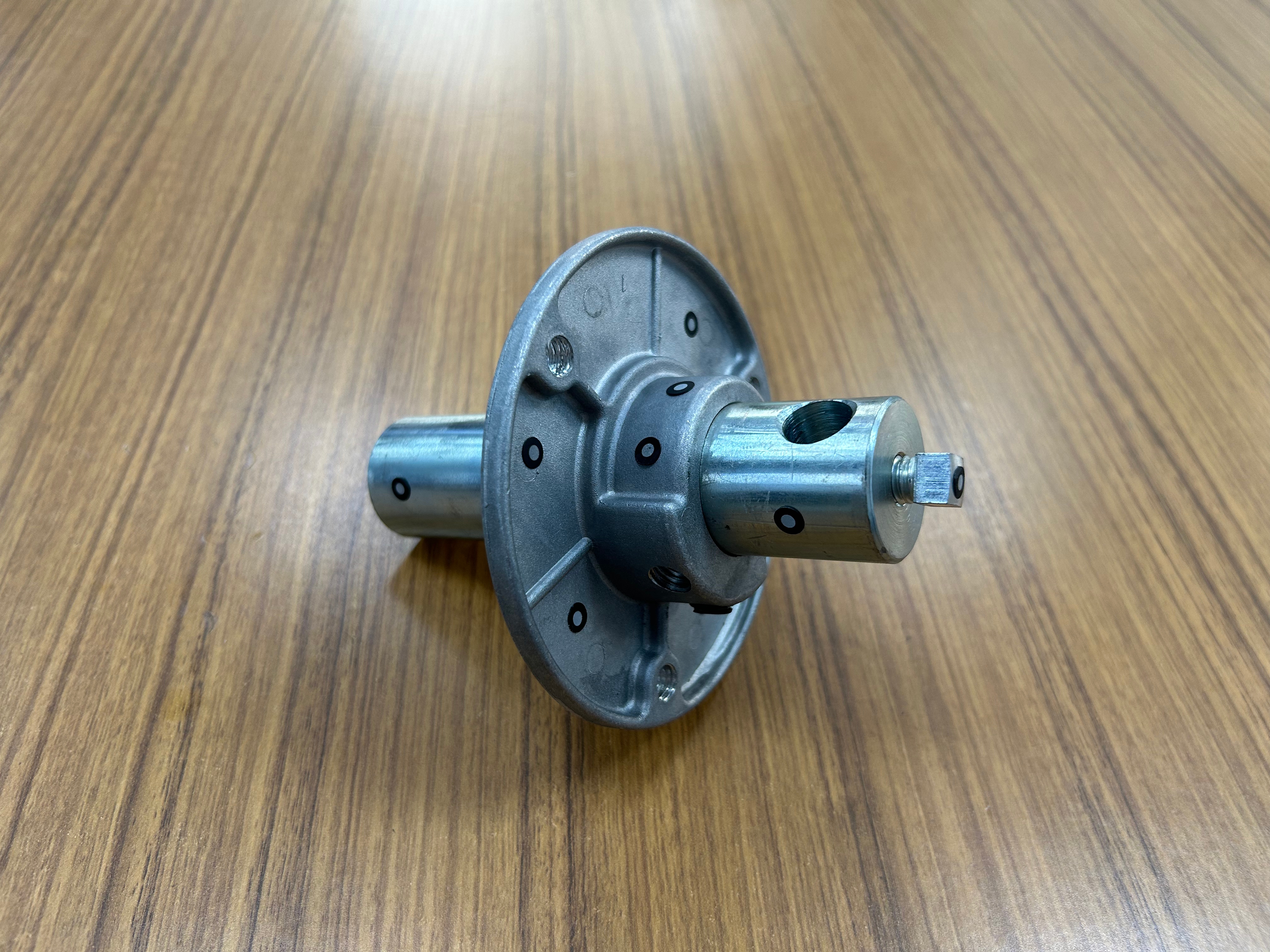

實物圖
面臨問題
曲軸結構復雜，靠卡尺、千分尺手工測繪，不僅效率極低，關鍵尺寸誤差還會直接導致零件無法裝配、設備運行異響甚至失效。
掃描圖

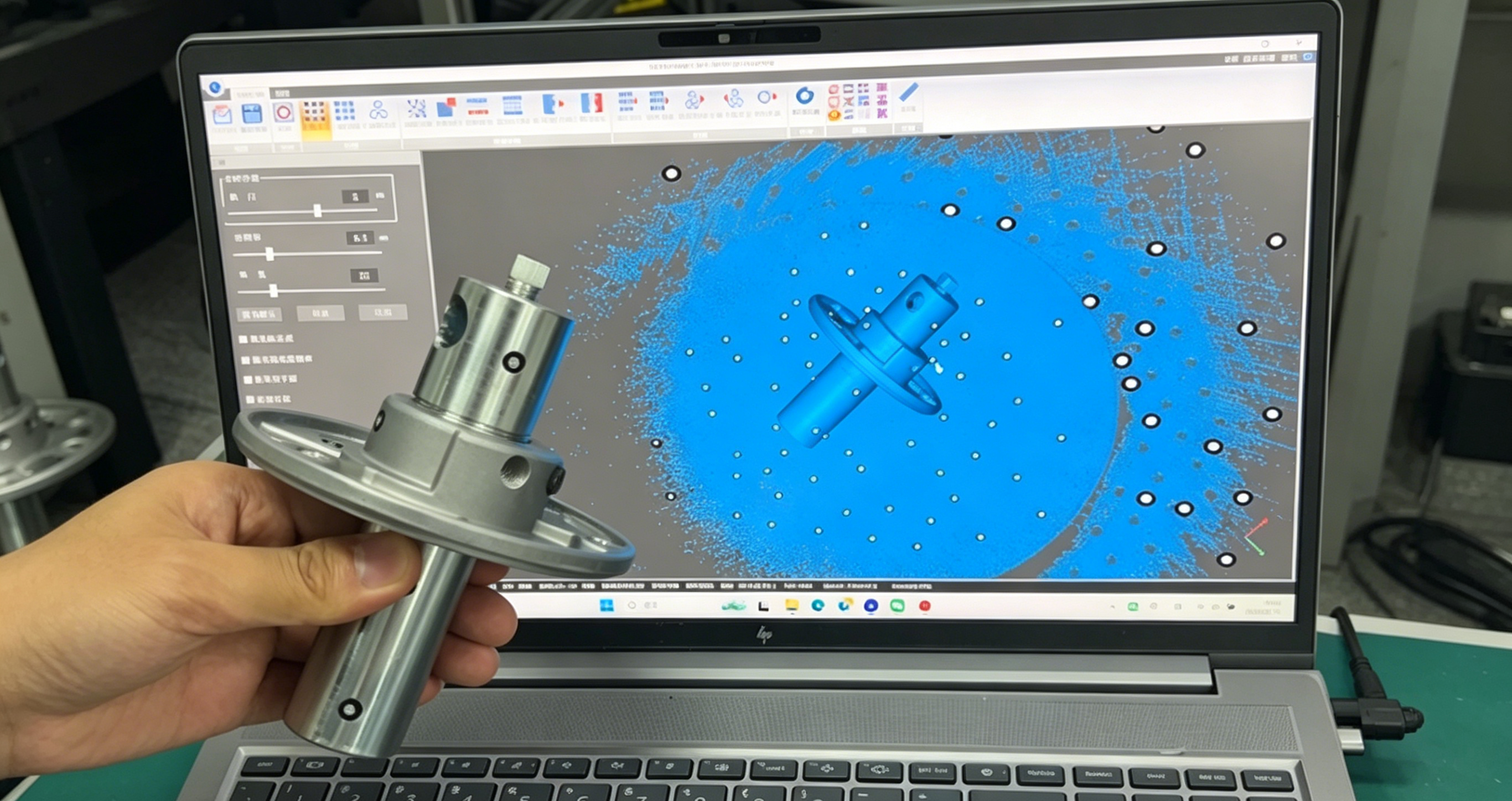

實物與掃描展示
解決方案

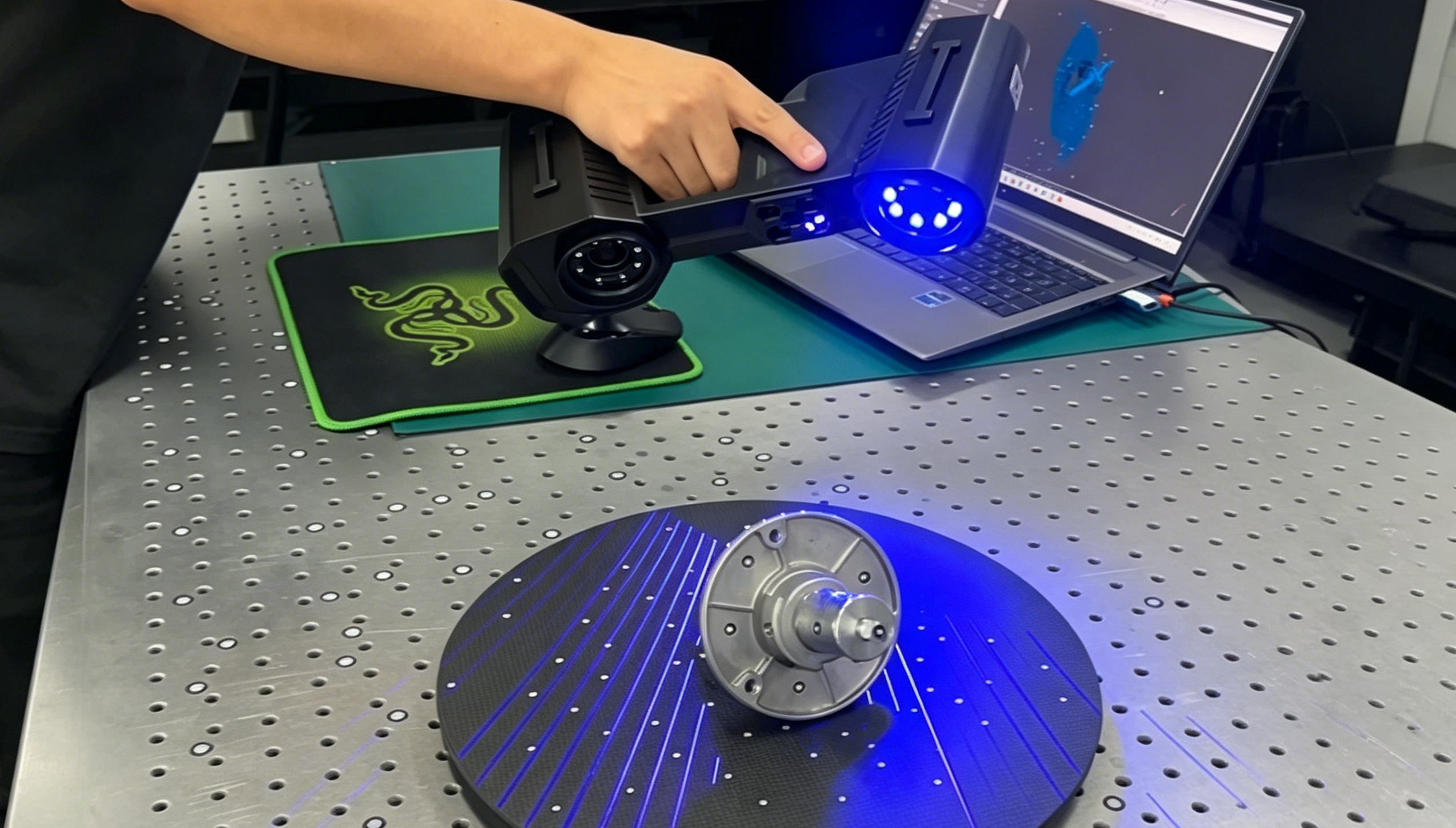

采用HOLON3D手持激光掃描儀對零件進行 360° 無死角掃描，掃描儀投射多束交叉激光線，幾分鐘內即可獲取完整、密集的千萬級點云數據，精度可達0.02mm，完整記錄曲軸的每一個細微特征。將獲取到的高精度的點云數據導入逆向軟件進行建模，按照曲軸的實際設計意圖，重建各部分結構，生成具有完整、可編輯修改的實體CAD模型。完成后的高精度CAD模型可輸出為STEP/IGES等通用格式，無縫對接至CAM軟件進行數控編程、夾具設計或CAE軟件進行強度與模態分析，也可直接用于圖紙歸檔與技術交流，徹底解決無圖制造的難題。

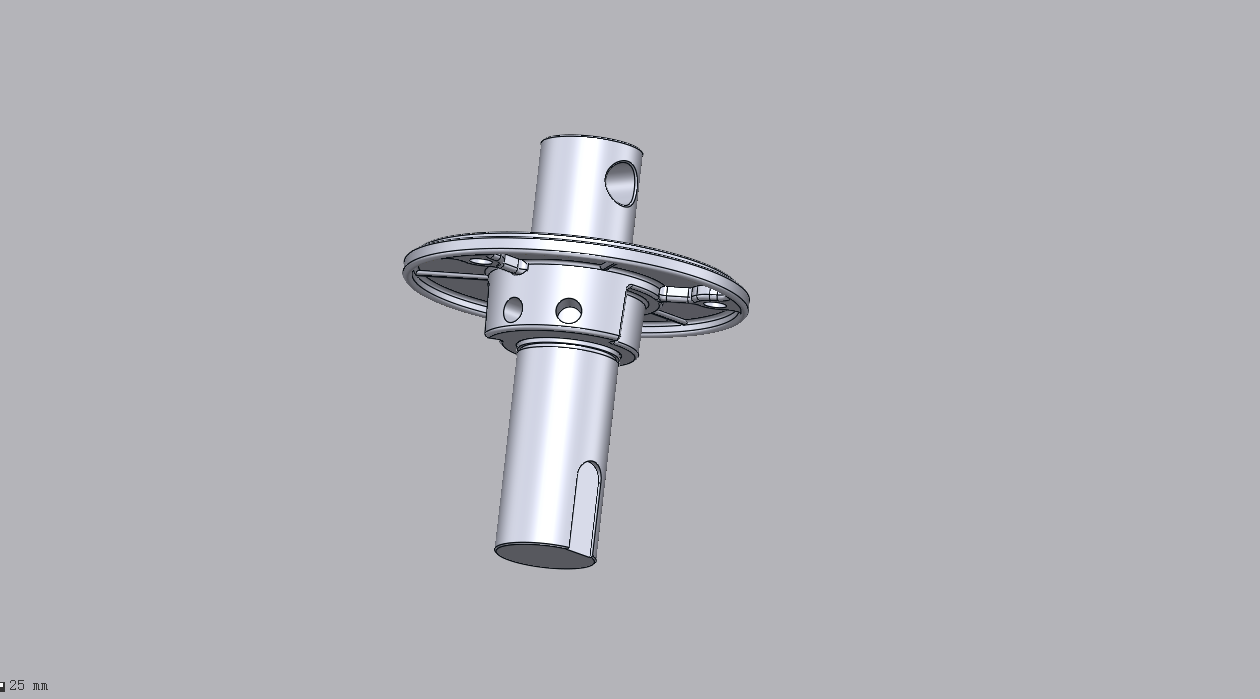

逆向建模圖stp
