磨床三維掃描案例
發布時間：2024-03-16
瀏覽數：1177
- A +
- A
- A -
華朗工程師分別使用手持式和拍照式三維掃描儀對磨床及磨床部件進行掃描，獲取精確的三維數據，用于改型設計以及后續品質檢測
面臨問題
1、磨床表面凸起，曲面多，采用傳統的測量儀器效率非常低。
2、磨床部件結構復雜，有許多凹槽，傳統測量方法速度慢且無法獲取其精準的三維數據。
磨床掃描現場圖
解決方案
磨床是利用磨具對工件表面進行磨削加工的機床，曲面較多，結構也較復雜。針對客戶所面臨的問題，華朗三維技術工程師使用手持式激光三維掃描儀和三維掃描儀HL-3DSV+快速獲取磨床高精度的三維數據+逆向設計軟件（將磨床點云數據轉換為三角網格面數據）+設計軟件中進行后期處理，加快磨床的二次設計?？梢詫⑻幚砗蟮臄?shù)據導入檢測軟件中能夠?qū)ξ矬w特征進行細致分析，如孔位、輪廓、曲率等等，同時還能捕捉并體現剖面的形位偏差。 檢測軟件能自動完成測量數據與CAD數據的坐標系對齊，從而實現快速比對檢測和質量控制。

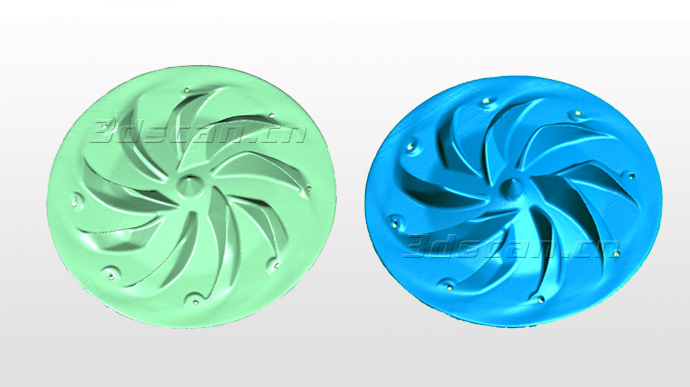

磨床掃描數據圖
