錐齒輪的三維掃描
發布時間：2025-01-02
瀏覽數：761
- A +
- A
- A -
錐齒輪是一種形狀特殊的齒輪，其齒形分布在圓錐面上，能夠?qū)崿F(xiàn)相交軸之間的動力傳遞，并改變傳動方向，滿足各種復雜的機械傳動需求。
面臨問題
客戶沒有圖紙，需要工件的三維數據進行逆向建模，并且需要對其進行配合檢測，對尺寸數據有較高的精度要求。
錐齒輪表面齒槽較多，齒輪參數采用傳統方法測量繁瑣。

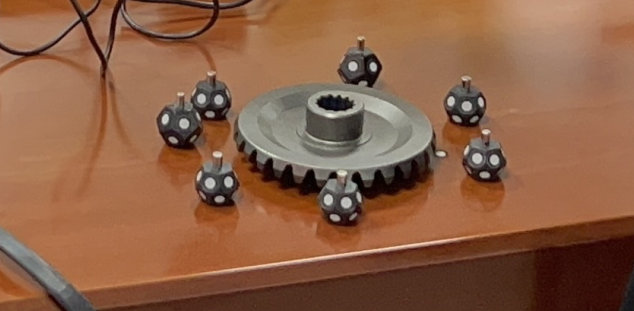

實物圖
解決方案
華朗三維工程師使用了Model 37三維掃描儀，掃描速度極快：1秒內可得到幾百萬數據點，效率極高，精度高：利用特有的測量技術，最高精度可到0.01mm，配合精細掃描模式可以完整的還原其表面細節特征，使用靈活，可以360度對工件進行掃描，結合軟件的拼接功能，能完整的獲得工件的三維數據，為逆向建模提供可靠的數據基礎。

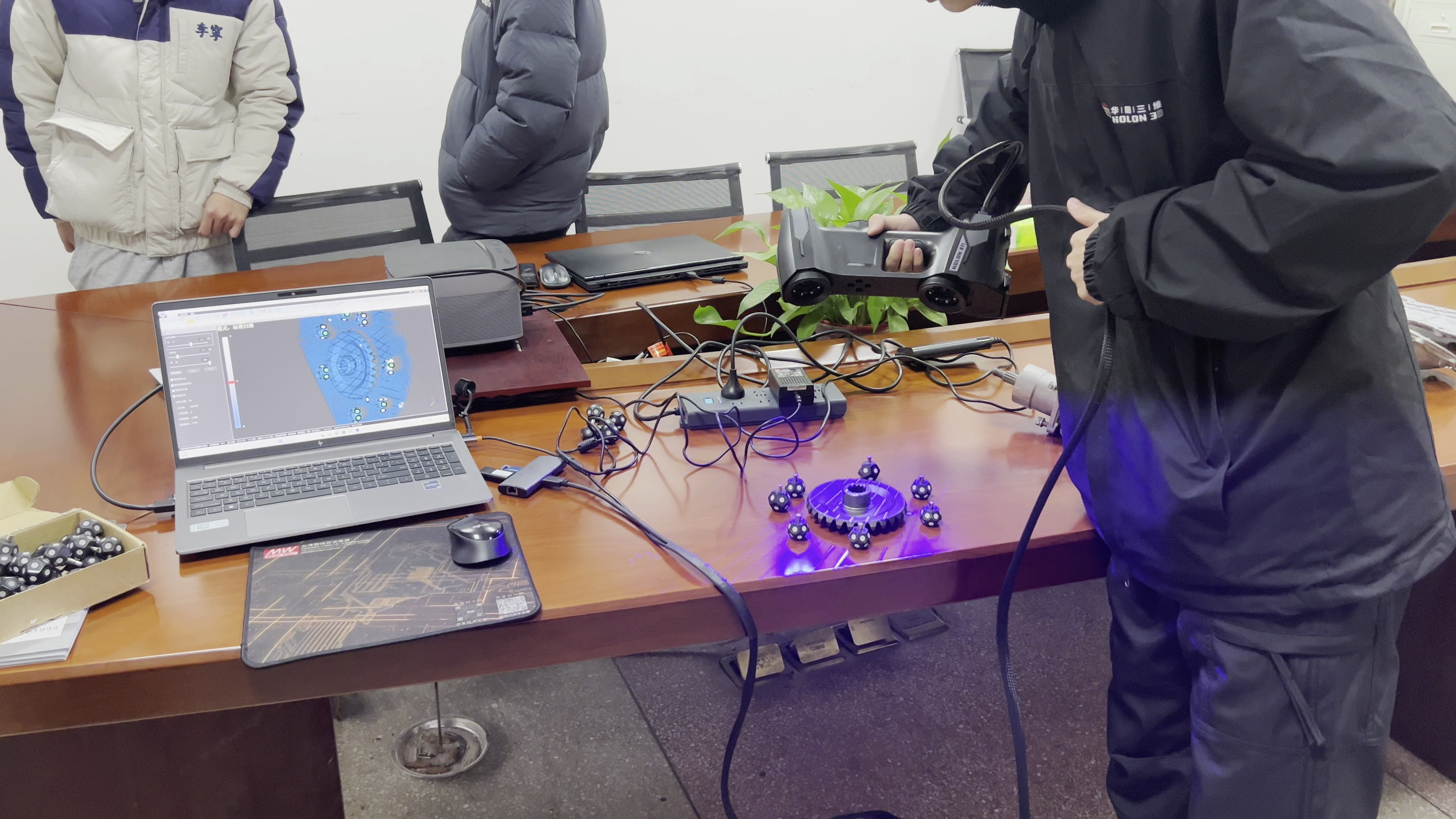

現場掃描圖

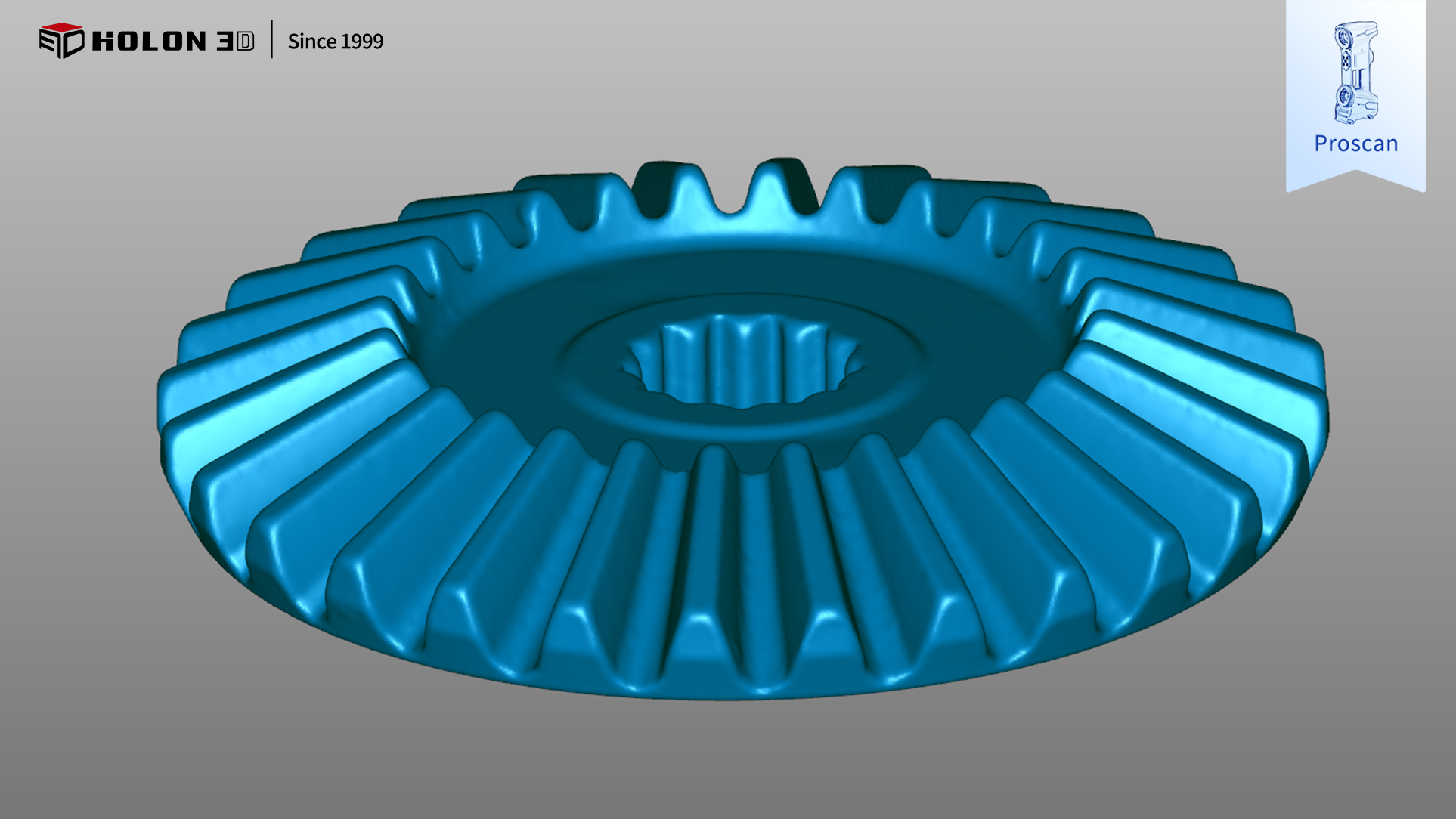

STL數據圖
采用軟件自動生成的STP實體模型
