空調使用率不斷增加，換向閥是空調中很重要的一個部件，相當于一種控制閥，用于改變空調中氟利昂流動的方向，來改變空調器兩器的功能，實現制冷、制熱或除霜等功能的切換。換向閥主要應用在熱泵式空調器中，在結構上主要有4根管道與它相連。所以對換向閥進行逆向設計是一個重要的過程，可以通過數據進行一個對比。廣州某位客戶就需要對空調換向閥進行掃描測量，得到數據逆向設計。
換向閥由閥體和4根連接管組成，組成結構復雜，連接處易造成死角，表面不整齊，不易拼接。連接毛細管的孔位小，給掃描工作帶來一定的難度。

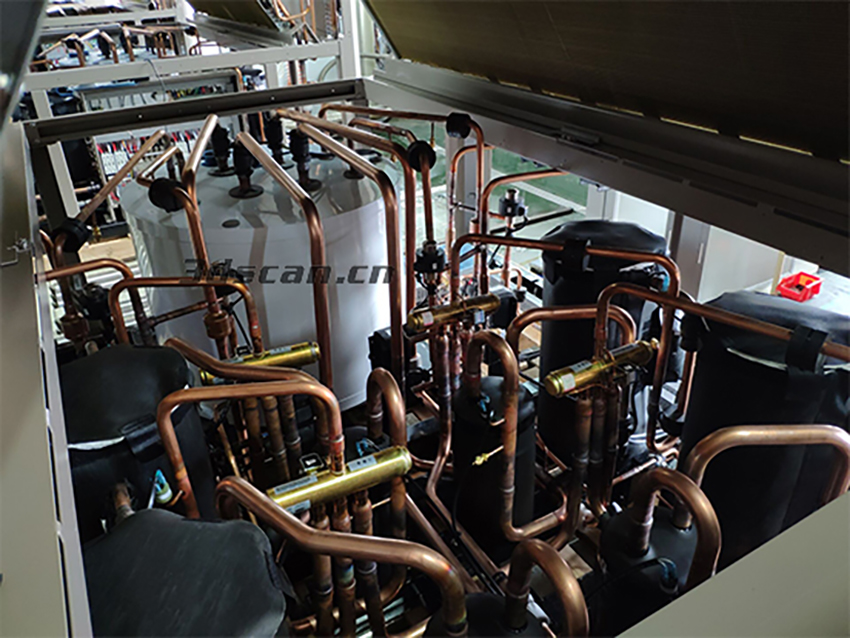

空調換向閥現場掃描圖
普通的三維掃描儀進行測量，雖然體積不大，但是細節方面的部分，掃描精度不高，不齊全，無法滿足客戶的要求，效果不好。

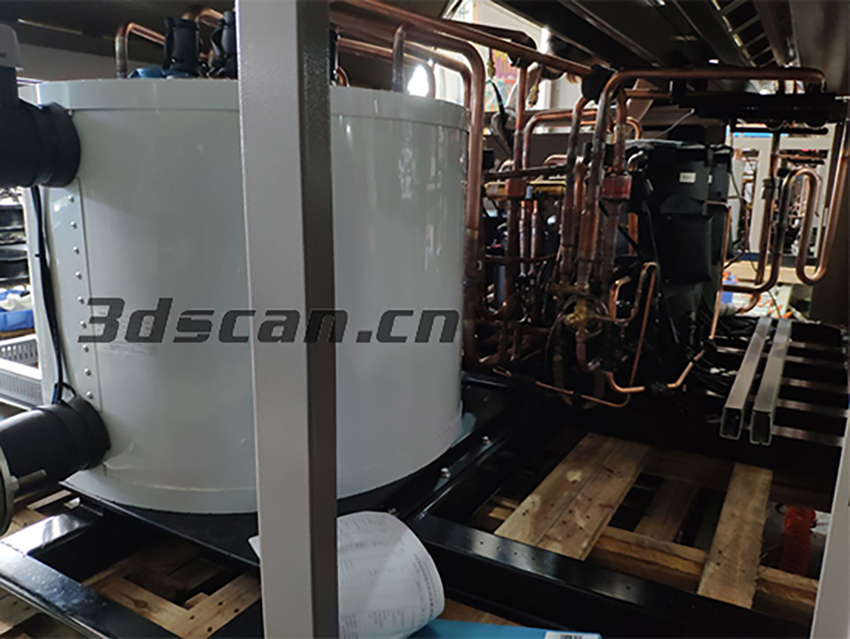

空調換向閥現場掃描圖
我司工程師采用新型手持式三維掃描儀進行測量，選用了A15手持式三維掃描儀。
A15手持式三維掃描儀掃描速度極快，單機測量精度高，無需借助攝影測量系統，可以滿足客戶高效率高質量的需求。7組交叉激光線加額外一束激光線共計15條激光線，也可換成單條激光掃描模式，多方位不同角度掃描，適用于掃描深孔及死角，符合客戶工件的復雜性。標志點自動拼接技術，使用操作過程靈活方便，極大的提升工作效率，全新研發技術有保障，省時。掃描的數據導入到三維軟件中，可以得到完整高精度數據圖。方便簡單易操作，省時。符合客戶的需求，數據圖效果好、精度高。

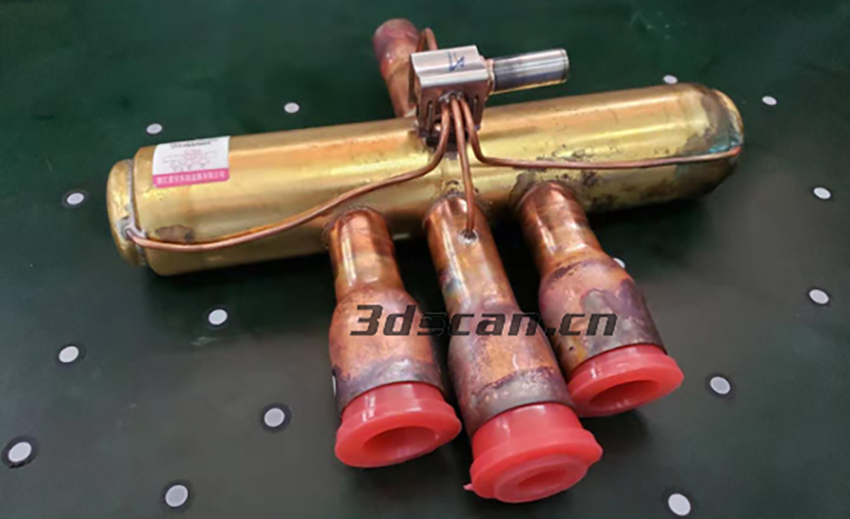

空調換向閥現場掃描圖

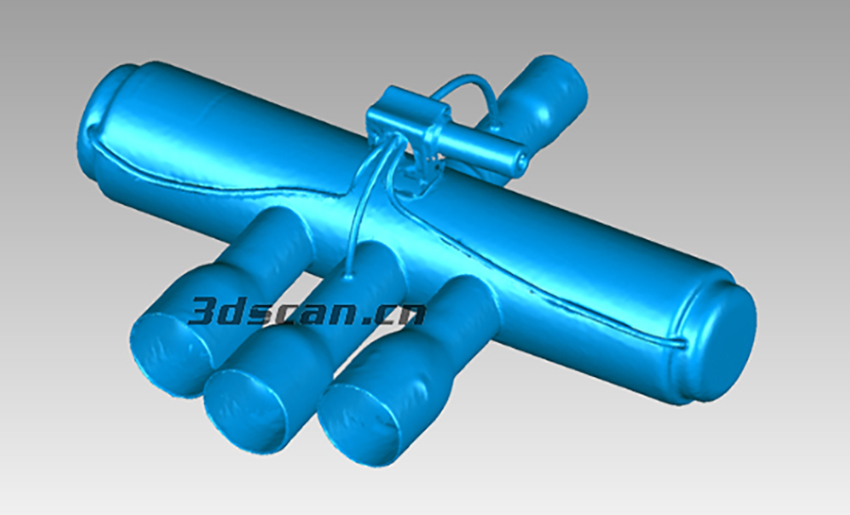

空調換向閥STL數據圖

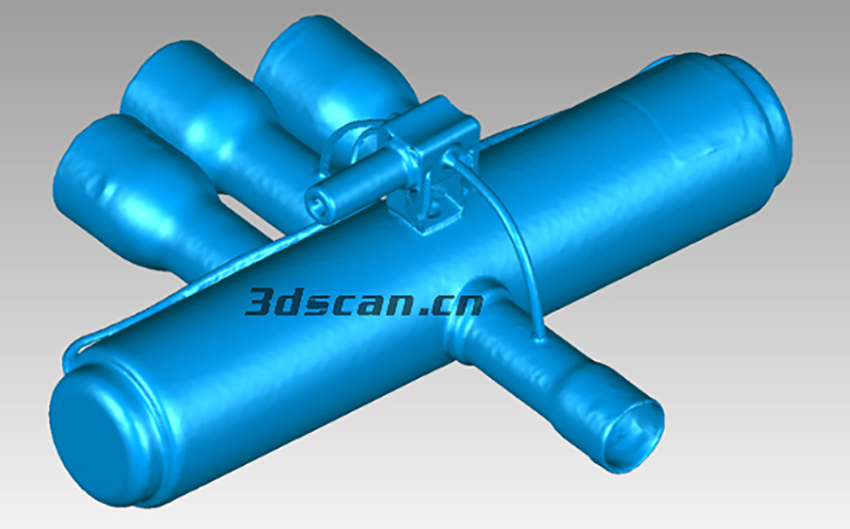

空調換向閥STL數據圖
