汽車進氣歧管三維掃描
發布時間：2026-04-10
瀏覽數：269
- A +
- A
- A -
汽車進氣歧管是發動機進氣系統的核心部件，其氣道形狀、內壁光滑度、法蘭面平面度及安裝孔位精度，直接決定發動機的進氣效率、混合氣形成質量及動力輸出穩定性?？蛻粜鑼υ撨M氣歧管進行三維掃描，獲取高精度、完整的三維數據，通過與原始數模比對生成三維檢測色譜圖，直觀量化法蘭面貼合度、氣道入口位置偏差、關鍵截面輪廓度及整體變形趨勢等關鍵指標，以此科學判斷進氣歧管是否滿足裝配與性能要求。
面臨問題
由于進氣歧管多為黑色注塑件或鋁合金壓鑄件，表面易產生反光或呈啞光狀態，且其內部包含多個彎曲氣道和復雜隔板結構，傳統檢具或三坐標測量難以觸及內部型腔，無法高效獲取完整形貌數據?？蛻魧呙杈?、數據完整性及檢測效率要求極高，且需適配模具T1試模、產線首末件檢驗、來料質量檢測及裝配問題分析等多樣化場景。

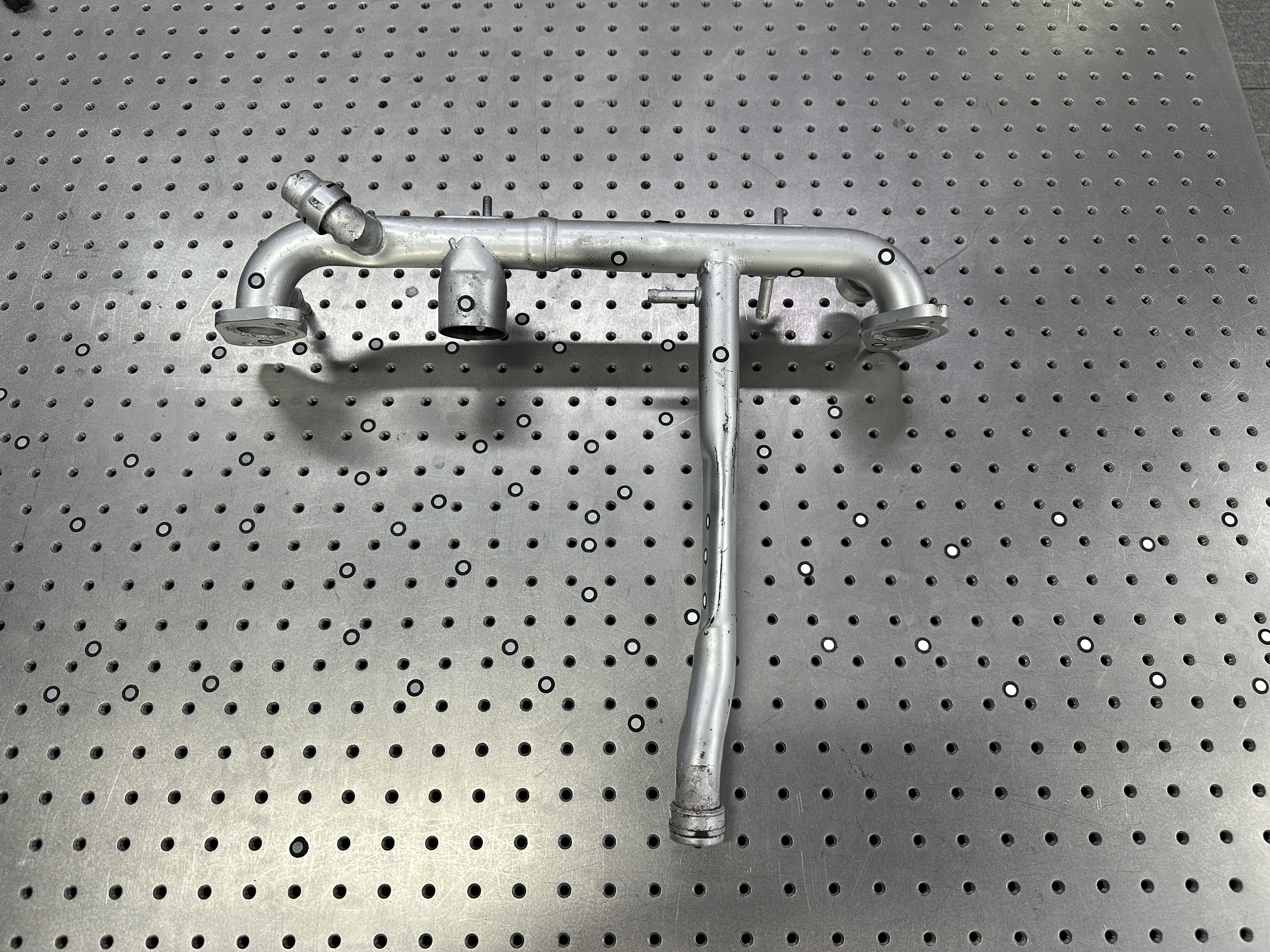

汽車進氣歧管實物圖
解決方案
我們選擇具備工業計量級精度的HOLON Smartcan系列手持式全藍激光三維掃描儀，操作靈活、便攜，還可以切換單條激光掃描模式，適用于掃描深孔、死角的地方，能解決客戶存在的夾角問題。
它以420萬點/秒的速度快速獲取管道完整三維點云數據，配合專業檢測軟件生成全局色譜偏差圖與關鍵截面分析報告，精準量化翹曲變形、平面度誤差、位置度偏差及局部缺陷，為進氣歧管的質量管控、模具修正與注塑工藝優化提供高效可靠的數字化支撐。

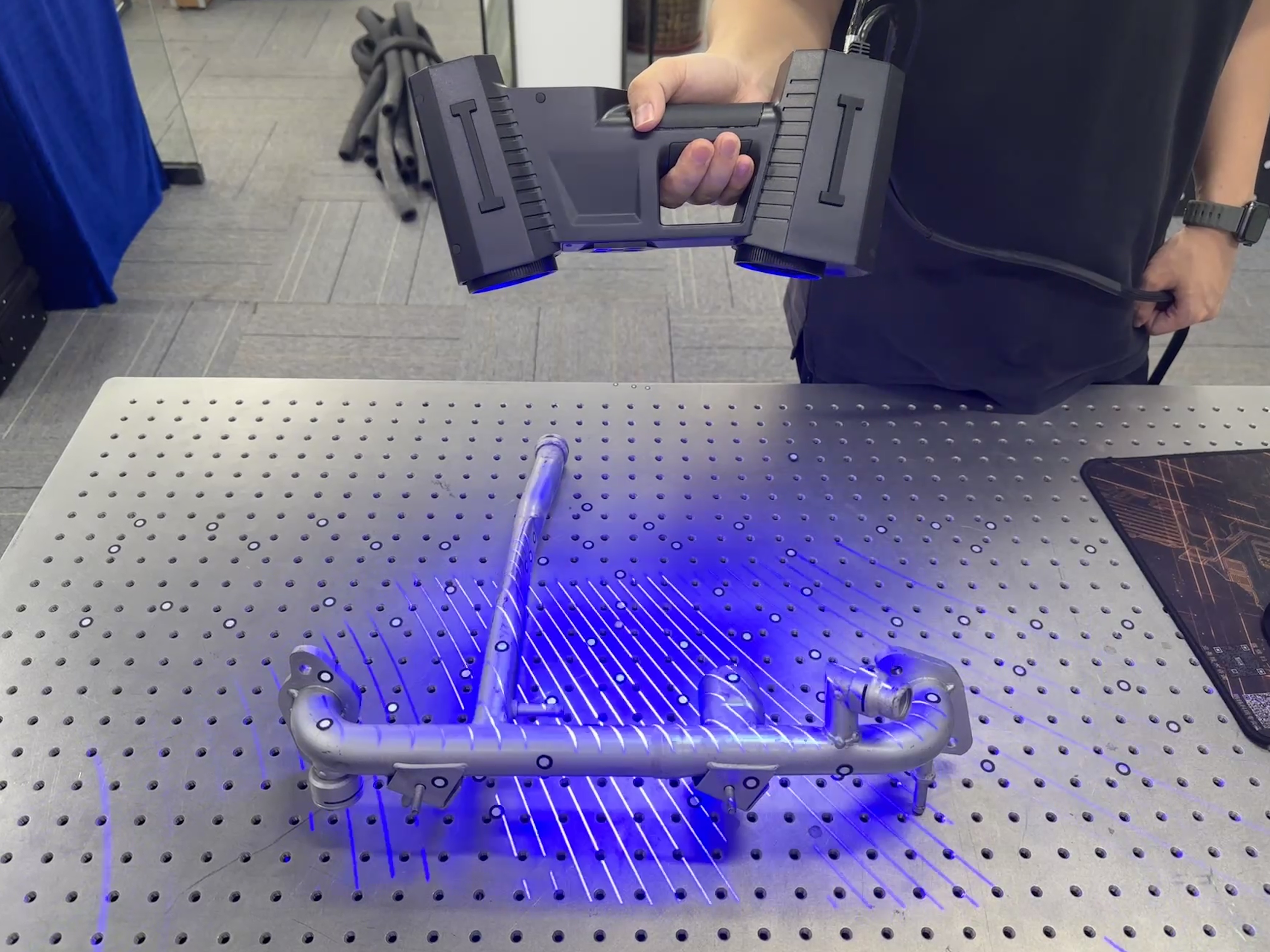

汽車進氣歧管掃描現場

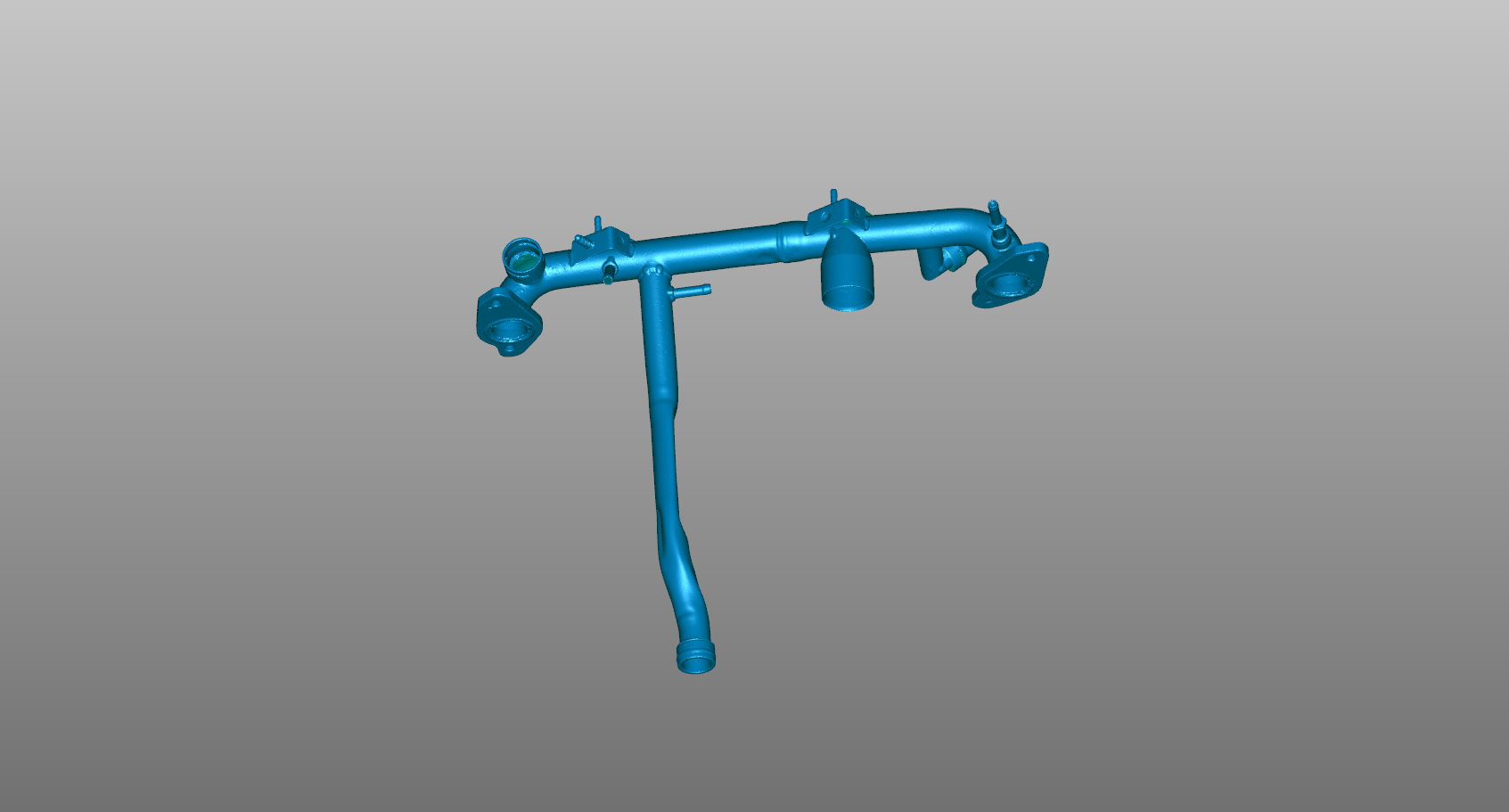

汽車進氣歧管點云數據圖

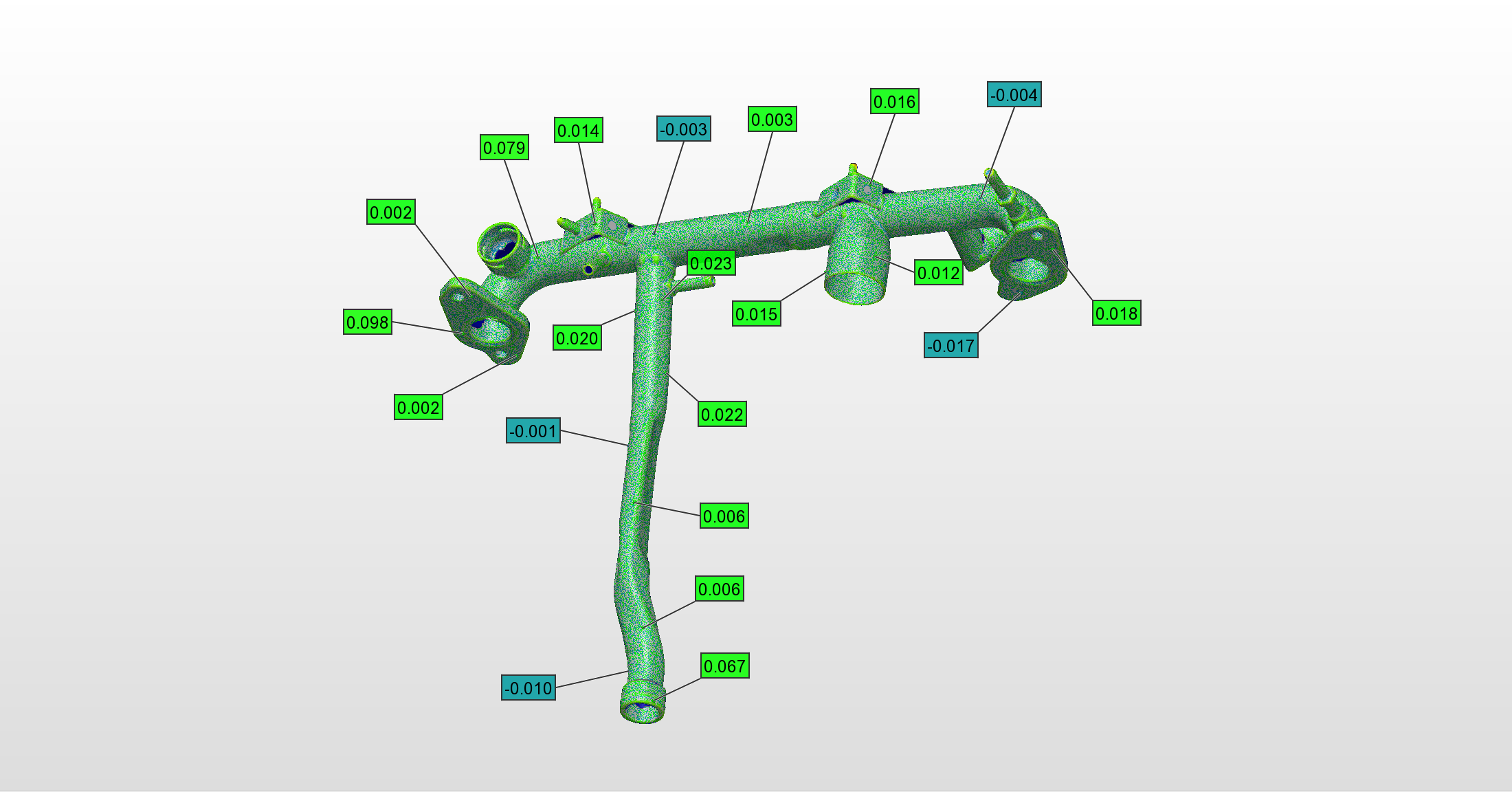

汽車進氣歧管色譜偏差圖
