缸蓋鈑金件作為發動機核心外圍結構件，其加工精度直接影響整車的密封性與裝配質量。然而，缸蓋鈑金件通常具有曲面復雜、折彎死角多、孔位特征豐富、且易發生回彈形變的特點，傳統三坐標及檢具面臨效率低、數據不完整、難以分析整體形變趨勢的痛點。我們的工程師采用手持式三維掃描儀結合三維檢測軟件，成功攻克了復雜鈑金件的高精度檢測難題，建立了快速、直觀、全面的數字化檢測流程。
此次客戶送檢的工件為汽車發動機缸蓋鈑金件?？蛻裘媾R的核心挑戰主要集中在以下三點：
1、形變與回彈難以量化：鈑金件在沖壓成型后存在應力釋放，導致整體輪廓發生不規則形變。傳統卡尺和治具只能測量特定點位，無法獲取工件整體的形變趨勢圖。
2、復雜特征測量困難：工件存在多處折彎死角、加強筋和安裝孔位。使用三坐標測量不僅耗時，且難以觸及探針無法接觸的深腔區域。
3、裝配間隙分析需求：客戶不僅需要知道尺寸是否合格，更希望分析后期裝配時鈑金件與缸體之間的貼合度，提前規避異響或密封不嚴的風險。

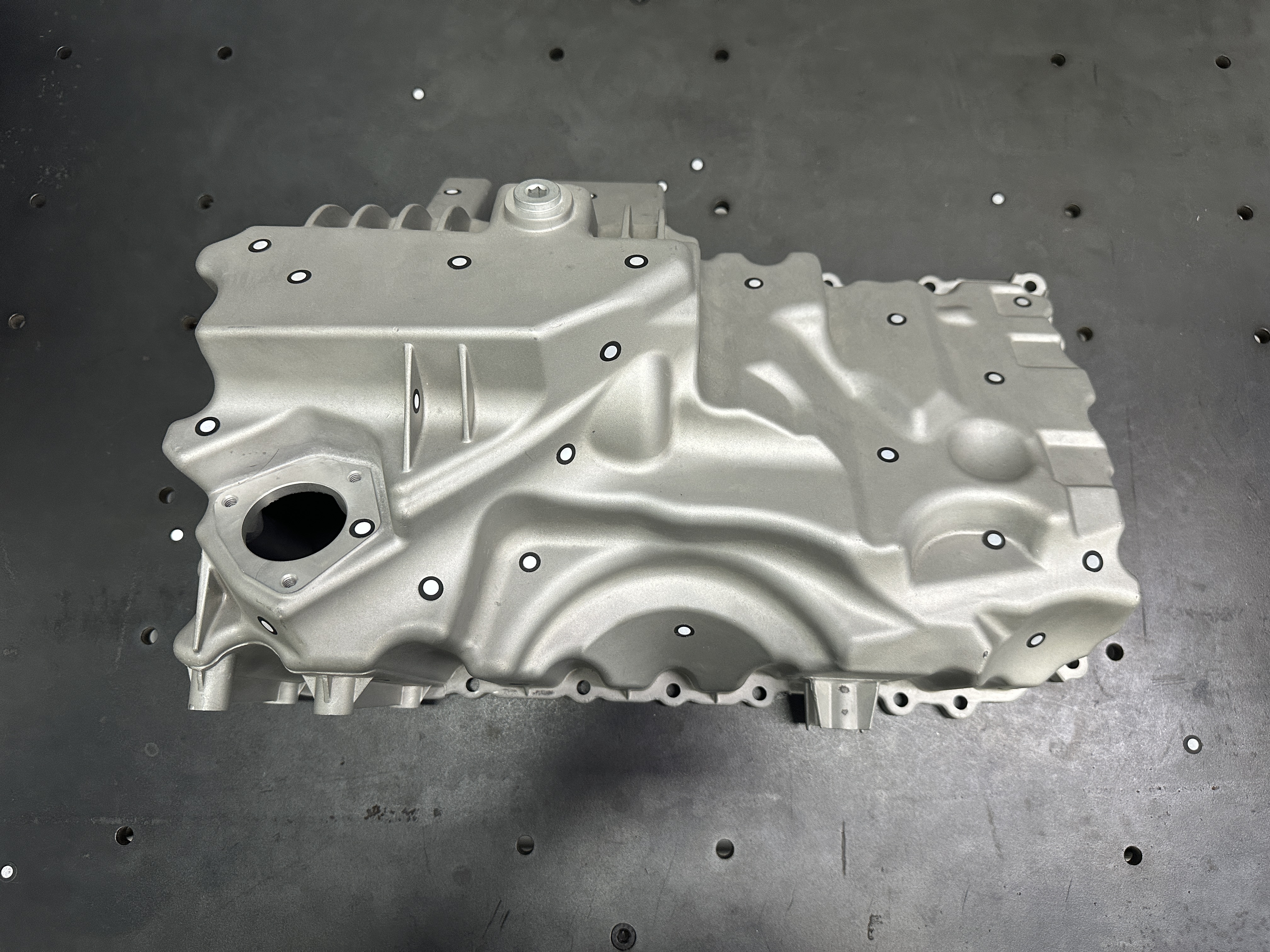

實物圖
針對缸蓋鈑金件曲面復雜、反光且易變形的特點，我們技術工程師采用了HOLON3D高精度手持式三維掃描儀?？焖佾@取鈑金件完整點云數據，再通過軟件與原始數模比對，生成直觀的色譜偏差報告，從而量化形變、攻克死角并預判裝配風險。

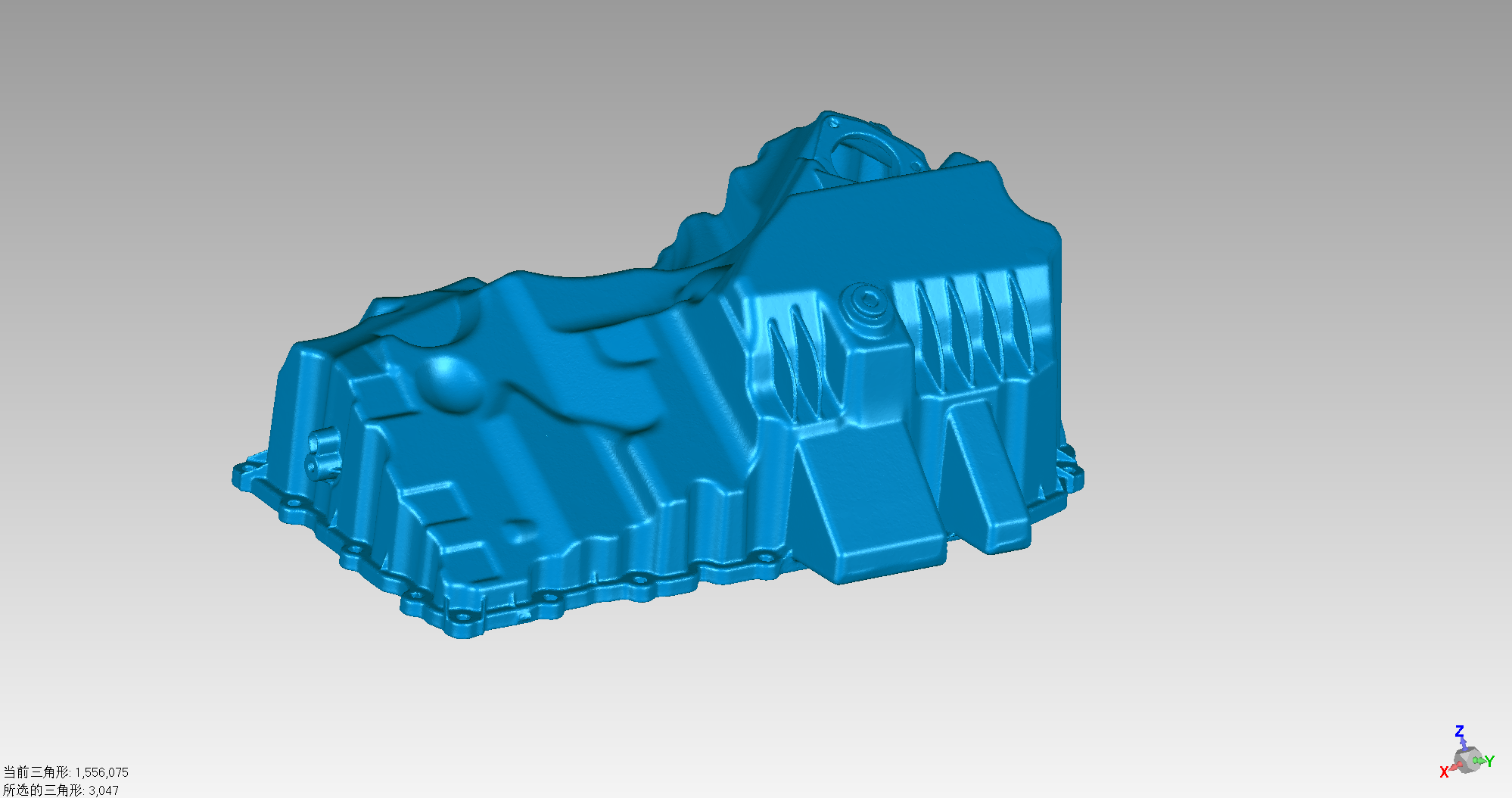

掃描數據
