隨著高鐵的多年運營和發展，積累了大量車輛運用相關的歷史數據，有必要挖掘數據背后的知識，獲得踏面外形磨耗規律或尺寸參數值同車輛運行穩定性的規律，評估或預測車輛與線路的匹配狀態，指導車輛部門的輪對運用于檢修工作。
1.動車輪對采用傳統的卡尺、量規進行檢測，很多尺寸及形位特征無法有效的檢測，很大程度上影響該產品的檢測效率、檢測精度。

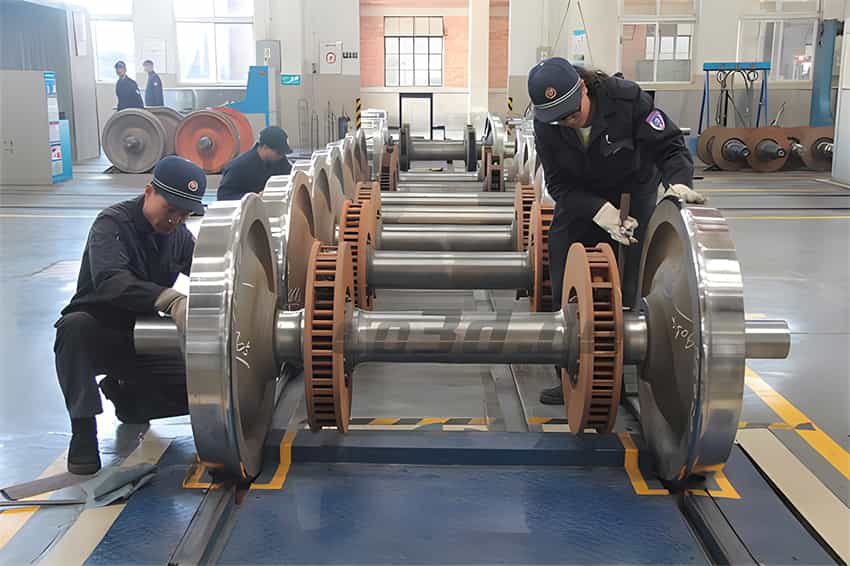

動車車輪對實物圖
2.客戶需要快速掃描動車輪對的外形尺寸、輪對內側距、車輪直徑等部位進行密集點云采集要求。

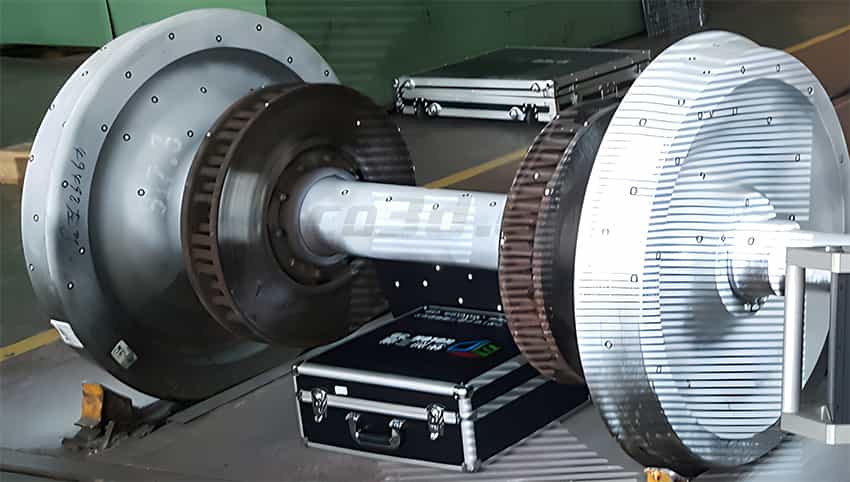

動車輪對掃描現場圖
動車輪對在檢測中，由于體積巨大而又笨重，表面又有多種特征及復雜的三維自由曲面，采用傳統的卡尺、量規進行檢測，很多尺寸及形位特征無法有效的檢測容易產生二次誤差，大大的影響該產品的檢測效率、檢測精度?！爸袊熊嚰瘓F”為摒棄傳統檢測方法，需使用光學三維檢測設備對生產的動車輪對進行產品檢測與二次設計。華光技術工程 師提出解決方案：使用華光大幅面三維掃描儀α7000進行輪對三維檢測分析，得出全面分析檢測報告，為“中國中車集團”動車輪對檢測中提供有效解決方案。
掃描設備：
產品特點：
1、采用碳纖維軍工系材料：高穩定性，抗熱沖擊性強、熱變形系數小，設備掃描精度更高，穩定性更強
2、13步編碼校準技術：消除鏡頭誤差
3、外插法多頻相移：均勻條紋投射
4、兼容攝影測量系統：精度更高
5、花崗巖校準源
6、專利設計：消除多角度掃描拼接不上問題
7、累積掃描精度極高，單機可完成4m左右工件掃描
8、多模式掃描，易調節

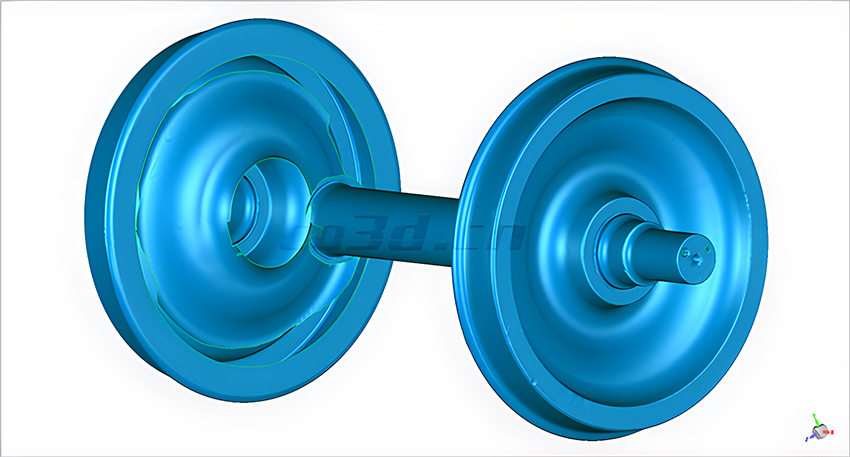

動車車輪對STL數據圖

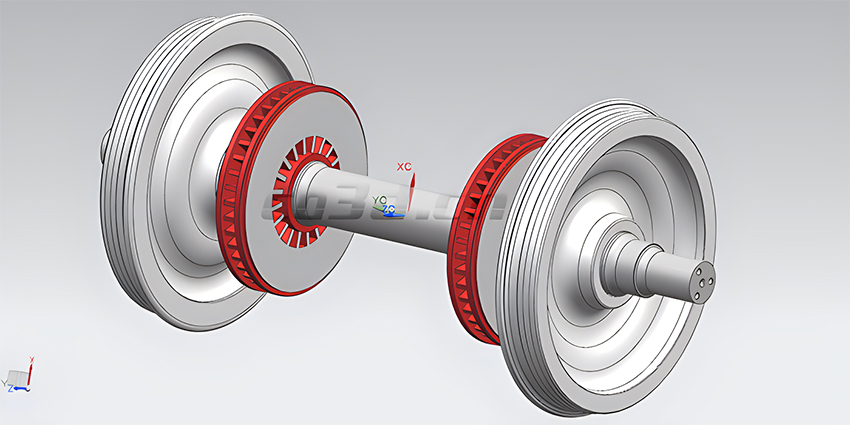

動車車輪對原始數模圖

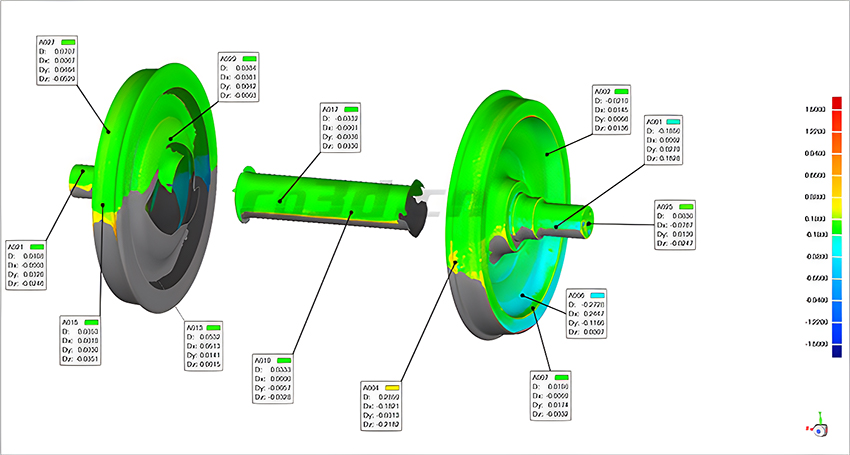

動車輪對對比檢測色譜圖

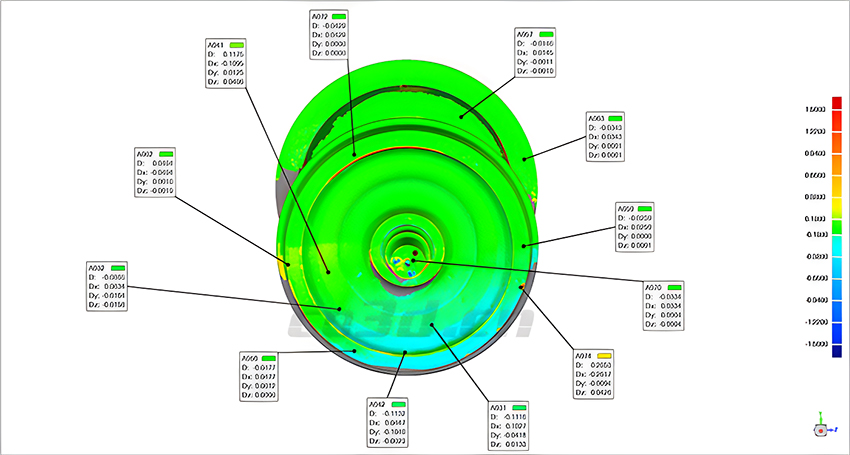

動車輪對對比檢測色譜圖

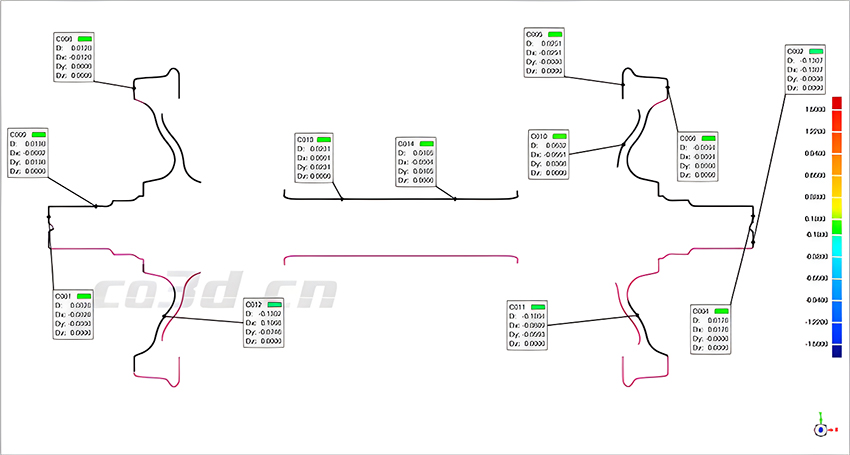

動車輪對2D截面尺寸圖
