知名汽車零部件制造商，需要對一個汽車零部件進行逆向設計，該公司采用華朗自主研發生產的三維掃描儀，獲取了高精度的三維數據，并結合逆向工程軟件，加快了新產品的開發。
1.模具型腔尺寸較大，生產時型腔會發生大的變形，應對后視鏡殼體型變問題，傳統測量工具無法滿足其需求。
2.由于后視鏡塑件需批量生產，為了便于加工，降低模具成本，必須使用三維掃描儀進行產品的二次設計。

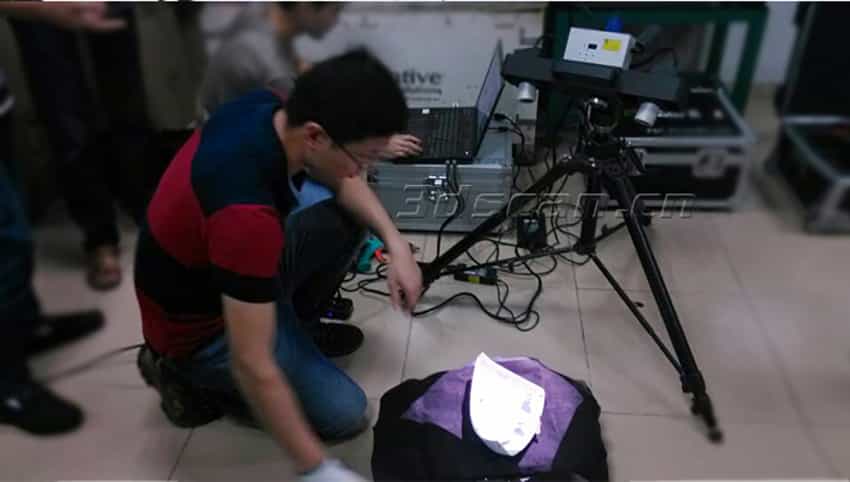

汽車后視鏡塑膠件現場掃描圖
針對汽車零部件形面復雜、曲率變化大、孔位多等特點，華朗三維技術工程師提出解決方案中，使用三維掃描儀HL-3DS+（快速獲取汽車發動機高精度的三維數據）+逆向設計軟件（將發動機點云數據轉換為三角網 汽車后視鏡塑膠件，為了美觀，殼體外表面為流線形曲面，造型復雜，其他各面多由曲面構成，中間還有兩個用于安裝的空心圓柱孔和多根加強筋。注塑件的壁厚要求均勻。不均勻的壁厚會導致塑膠件產生內應力、翹曲、縮凹等各種缺陷。若壁厚過小，成型時流動阻力大，復雜制品就難以充滿型腔；若壁厚過大，不但會造成用料過多增加成本，還會增加塑件成型的冷卻時間。

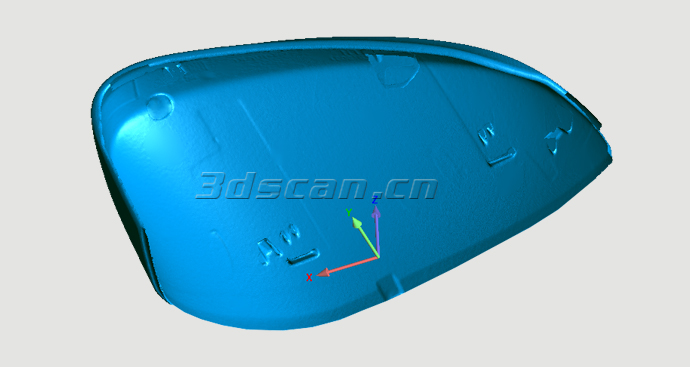

汽車零部件stl數據圖

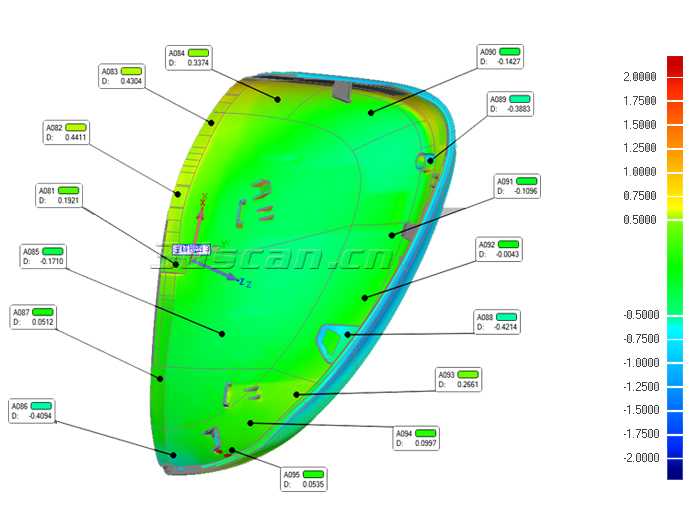

汽車零部件對比分析圖
