汽車的鈑金件，一般是指汽車的金屬外殼，它通常是用鋼板制成的，在保證有一定強度的基礎上，盡量減輕重量是對它的基本要求。汽車鈑金件除了起保護和美觀作用外，還是汽車承受氣體阻力的主要載體。因此說，汽車鈑金件的質量與壽命，不僅影響汽車外形的美觀，還會因質量及變形等原因而增加空氣對汽車的陰力，使其經濟性下降。
某知名汽車零件制造廠為測量鈑金件的三維數據，采用獲取的三維數據后和原有的數據進行對比檢測，即可得出非常直觀的三維檢測色譜圖。根據比對報告，可以很清晰地看到實際生產的鈑金件與CAD圖紙的整體偏差，清晰知曉工件的誤差。

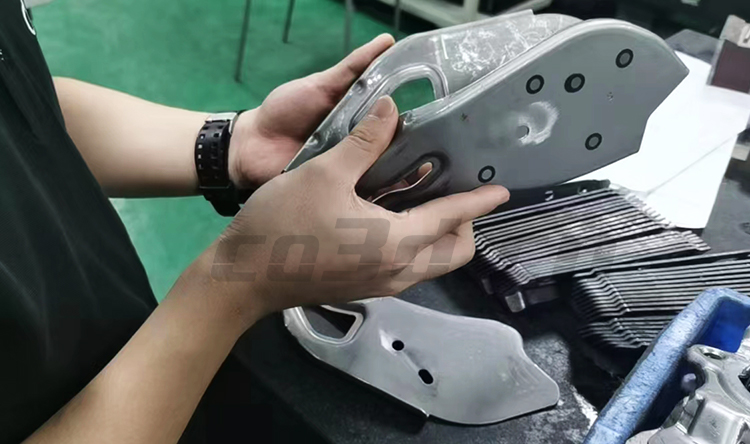

汽車鈑金件加工現場圖

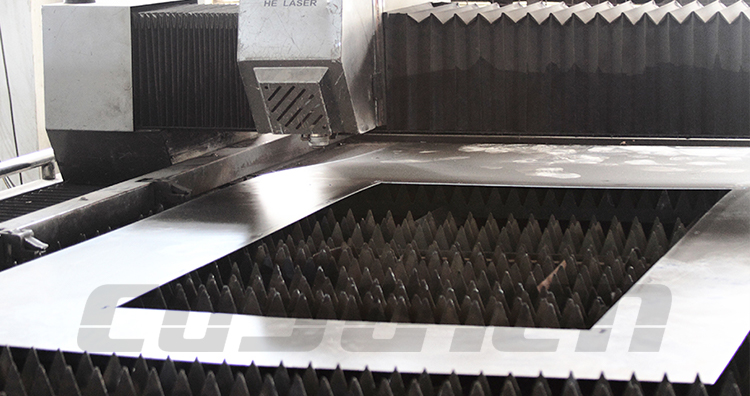

汽車鈑金件加工現場圖
面臨問題| Practical problems
1、檢測汽車鈑金件整體數據及折彎死角細節數據與孔位的精確位置信息
2、汽車鈑金件的加工曲面復雜，形變較大，且各面凹槽形狀各異，非常復雜，很難確定導致鈑金件后期裝配間隙不均、鈑金件配合面高低偏差。
針對客戶所面臨的問題，華朗三維技術工程師使用手持式三維掃描儀HOLON 771（快速的對汽車鈑金件進行掃描，獲取高精度三維數據）+三維檢測軟件（對汽車鈑金件和產品數模圖的比對）

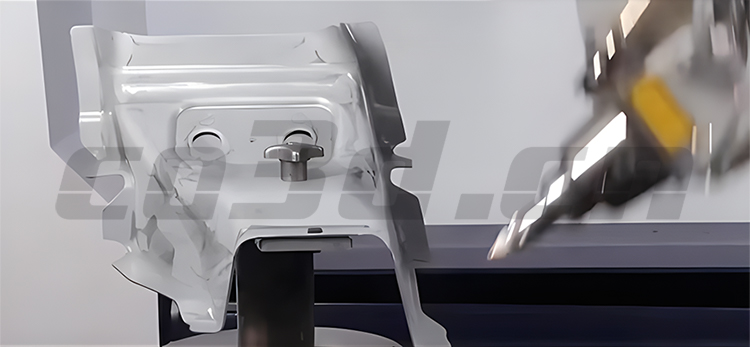

汽車鈑金件現場圖

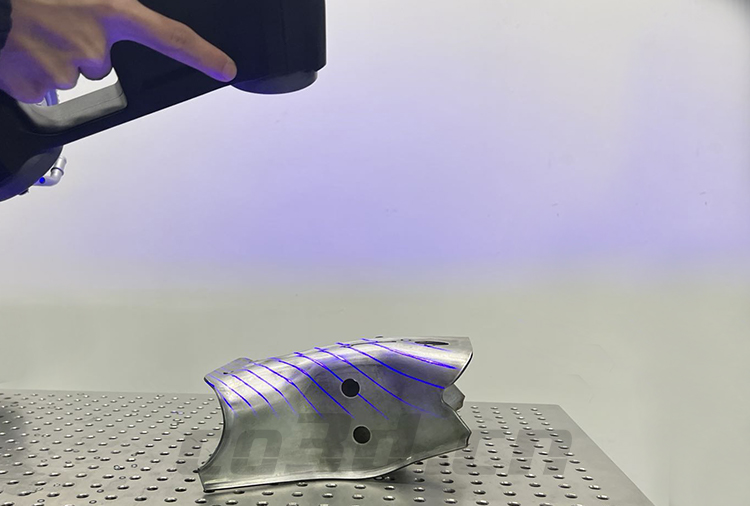

汽車鈑金件掃描現場圖
解決方案| Co3d solution
1、測量前期的輔助準備
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
手持式三維掃描儀HOLON 771掃描速度快，獲取鈑金件三維數據僅需2分鐘，數據精度高達0.02mm。采用工業級藍色激光+工業智能化設計將鈑金件數據快速高質量采集。將汽車鈑金件三維數據導入三維檢測軟件中進行處理一鍵獲取鈑金件檢測分析報告。

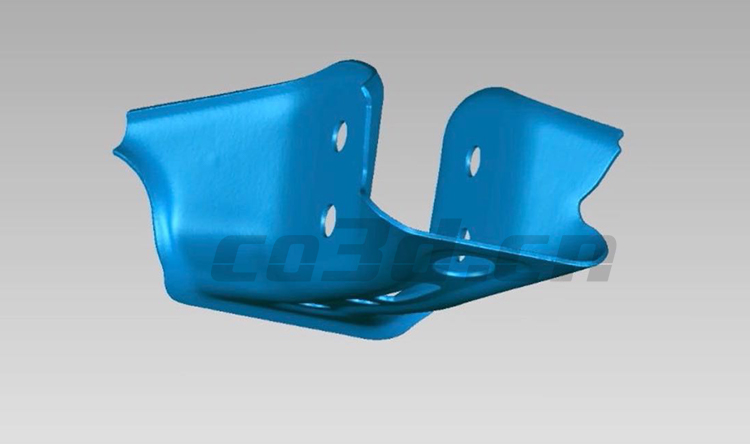

汽車鈑金件STL數據圖

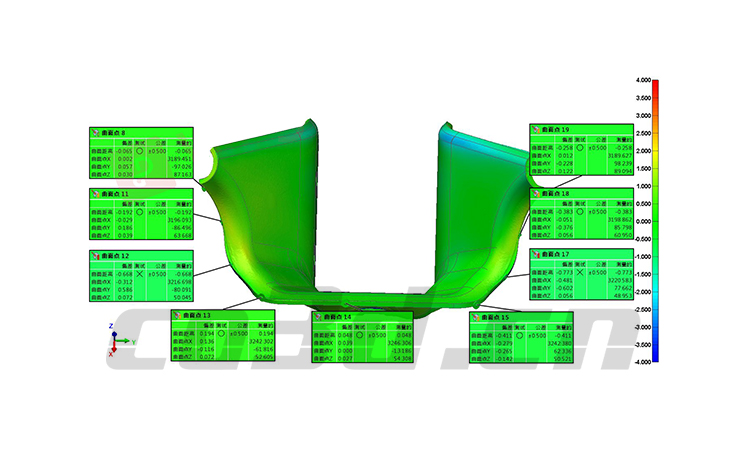

汽車鈑金件2D對比分析圖

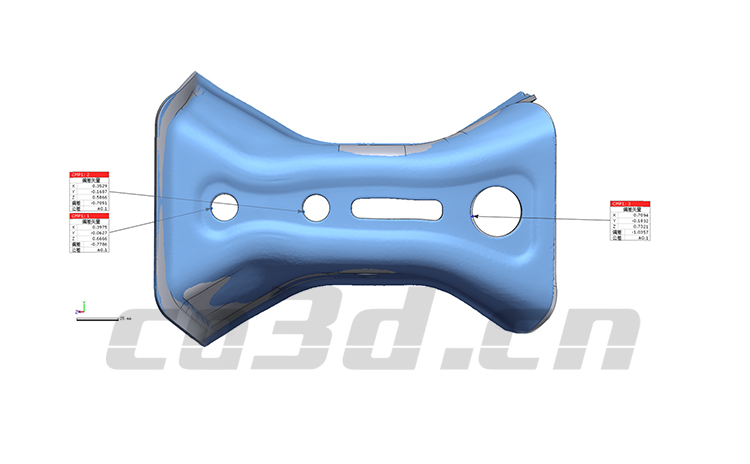

汽車鈑金件對比檢測分析圖
汽車鈑金件孔位檢測分析圖
