成都某發動機制造商，需要對汽車發動機缸體進行三維檢測，該公司采用華朗自主研發生產的三維掃描儀，并結合三維檢測工程軟件，獲取了發動機缸體精確的三維數據。用得到的發動機缸體整體數據與原始的CAD模型進行針對性數據比對，看到實際掃描出發動機缸體整體數據，分析成品是否合格。
1、由于該汽車發動機缸體涉及到與發動機多個零部件的連接，客戶要求的精度非常高。
2、該汽車發動機缸體具有形狀復雜，曲面變化大，孔位多等特點，采用傳統的測量方式，非常耗時，且數據不夠精確。
針對汽車發動機缸體形面復雜、曲率變化大、孔位多等特點，華朗三維技術工程師提出解決方案中，使用三維掃描儀HL-3DS+快速獲取對汽車發動機缸體高精度的三維數據，用三維檢測設計軟件將發動機點云數據轉換為三角網格面數據后導入主流設計軟件中進行后期處理。

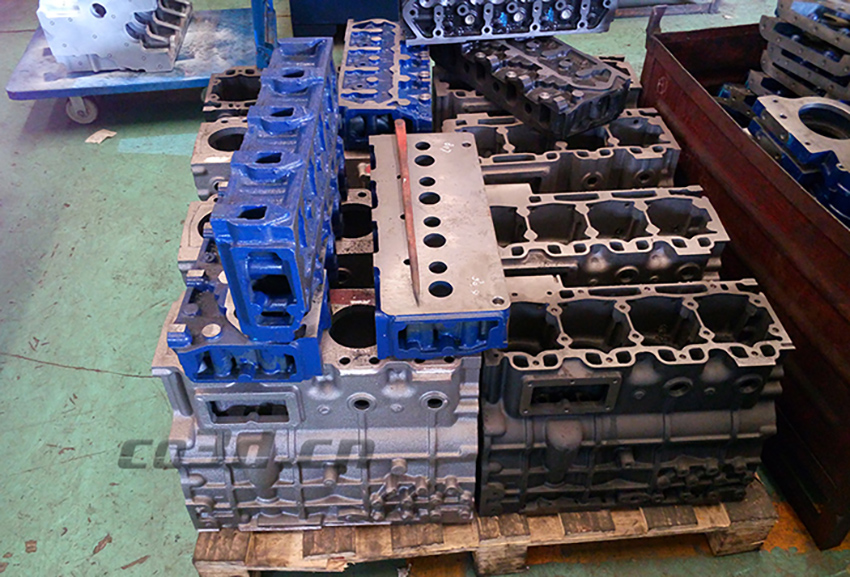

汽車發動機缸體現場圖

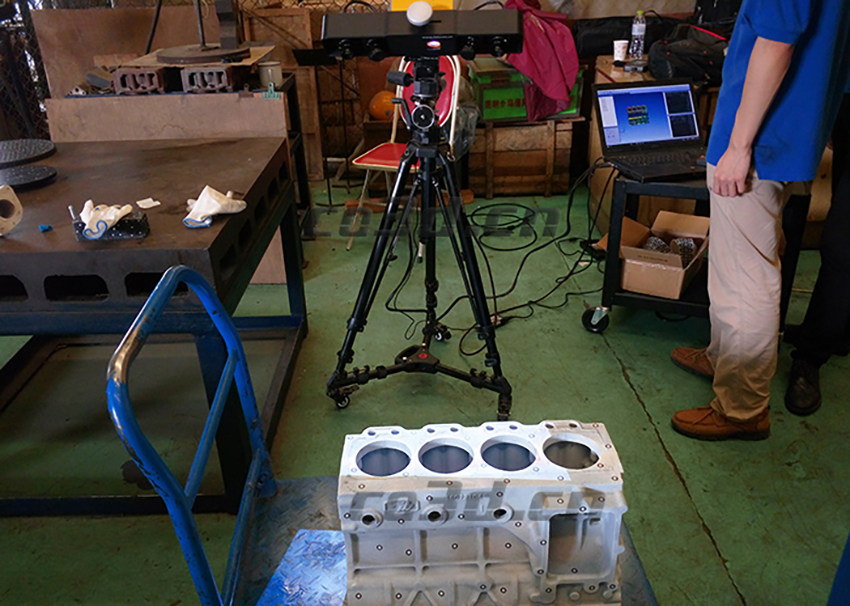

發動機缸體掃描現場圖

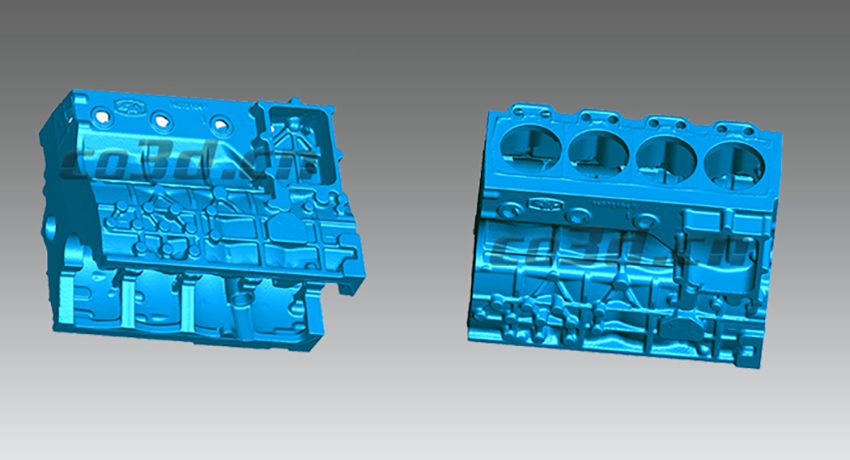

汽車發動機缸體STL圖

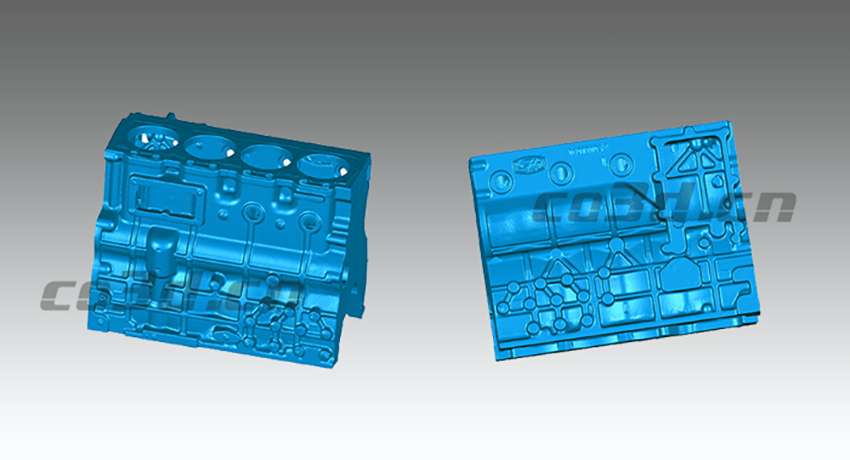

汽車發動機缸體STL圖
