華朗三維工程師使用三維掃描儀HL-3DS從不同的角度和位置掃描汽車尾門，獲取汽車尾門的三維數據后和原有的數據進行對比檢測，即可得出非常直觀的三維檢測色譜圖。根據比對報告，可以很清晰地看到實際生產的尾門與CAD圖紙的整體偏差，清晰知曉工件的質量，如哪個位置有突起或者凹進。
1、需要快速獲取汽車尾門的三維數字模型，檢測汽車車門塑膠件的注塑形變及塑膠件與五金件的裝配誤差。
2、汽車尾門的曲面頗多，形變較大，且各面凹槽形狀各異，非常復雜，很難確定導致五金件和塑膠件裝配間隙不均、塑膠件配合面高低偏差
針對客戶所面臨的問題，華朗三維技術工程師使用三維掃描儀HL-3DS（快速的對汽車尾門進行掃描，獲取高密度點云資料）+再結合專業的逆向設計軟件+三維檢測軟件（對汽車尾門成品和產品數模圖的比對）

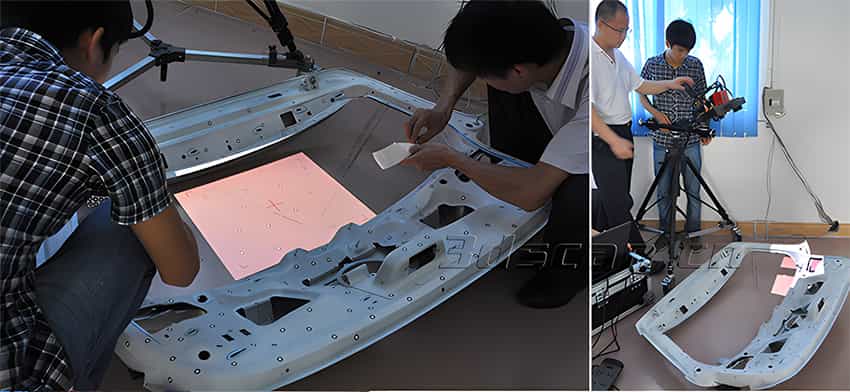

1、測量前期的輔助準備
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
三維掃描儀（HL-3DS）掃描速度快，獲取汽車尾門三維數據僅需20分鐘，數據精度高達到0.03mm。三維掃描儀（HL-3DS）采用外插法多頻相移光柵技術、編碼點校準技術與全自動拼接等技術。將汽車尾門三維數據導入三維逆向軟件中進行處理將，將飛機零配件點云數據轉換為三角網格面數據。

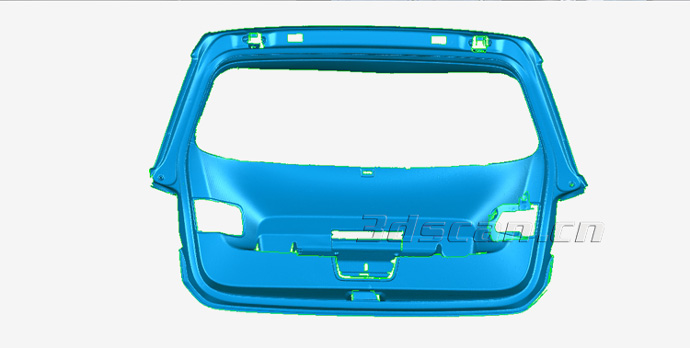

汽車尾門STL數據圖
3、三維檢測
將獲取的汽車尾門三維數據導入檢測軟件中，可以迅速檢測汽車尾門(CAD) 模型和產品的制造件之間的差異，能以直觀易懂的圖形比較結果來顯示兩者的差異，能夠?qū)ζ囄查T特征進行細致分析，如孔位、輪廓、曲率等等，同時還能捕捉并體現剖面的形位偏差。而傳統檢測軟件只能對CAD數據和掃描數據進行簡單的偏差對比。該公司成功對汽車尾門進行了測量檢測，保證產品的正常生產，提高了該公司的競爭力，為公司創造利益。

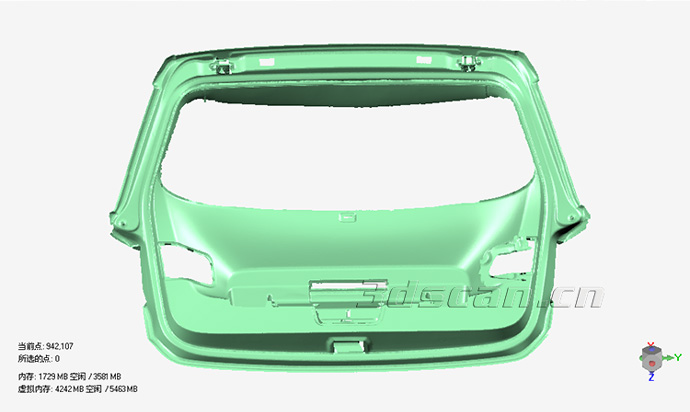

汽車尾門點云數據圖

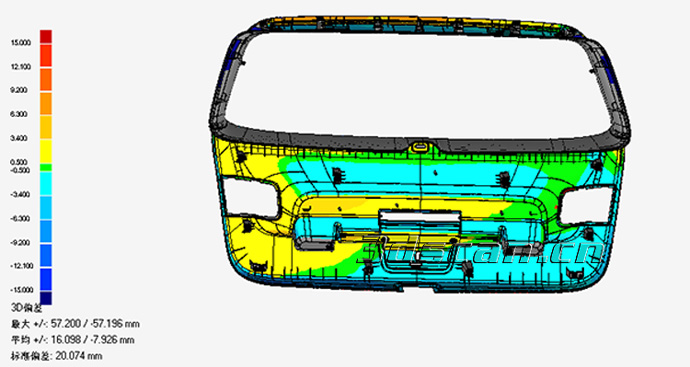

汽車尾門對比分析圖
