汽車中網三維檢測案例
發布時間：2025-02-27
瀏覽數：360
- A +
- A
- A -
寶馬中網又名汽車前臉,它是連接引擎蓋,主要的作用就是通風、散熱，在中網后邊就是冷卻水箱以及空調冷凝器，這些散熱元件通過從中網透進來的空氣能夠更好的散熱。
面臨問題
1.汽車中網便面曲率變化大，采用“三坐標”無法精確測量寶馬中網三維數據。
2.由于葉片表面為不規則曲面，且對三維掃描儀掃描精度要求非常高。

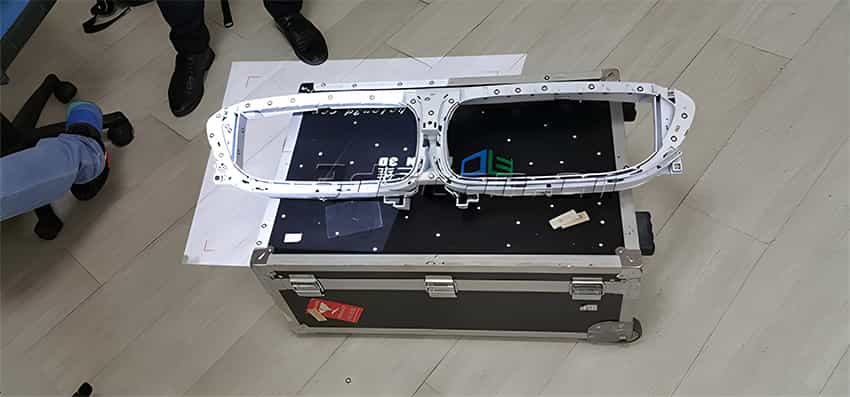

汽車中網實物圖
解決方案
華朗三維技術工程師根據該企業面臨問題，提出解決方案：使用手持式三維掃描儀HL-3DH-3M快速掃描獲取“寶馬中網”的三維數據，使用逆向設計軟件將點云數據轉換為三角網格面數據，配合三維檢測軟件迅速檢測生產的“寶馬中網”與原始數據的差異性分析。

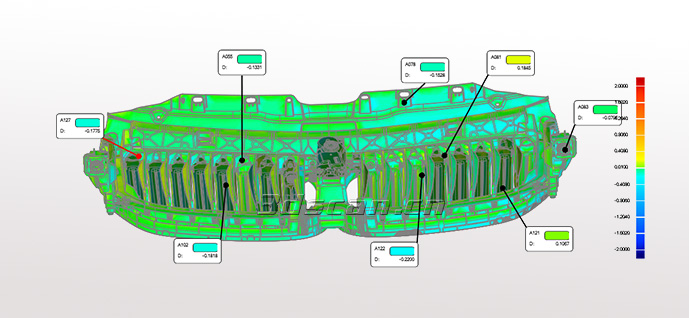

汽車中網對比分析圖

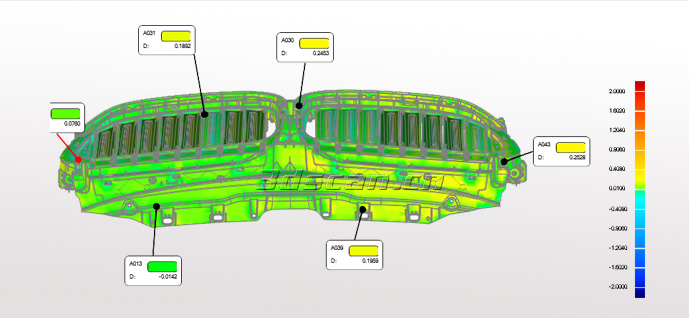

汽車中網對比分析圖
