汽車前照燈外殼在汽車零配件中占有相當大的比重，其質量會影響汽車外觀形象和使用性能。某知名汽車配件生產公司需獲取汽車前照燈外殼三維數據，用于產品的構造設計及后續品質檢測。
1、客戶要求快速獲取汽車燈外殼三維模型，由于車燈外殼曲面復雜，凹凸面較多，給掃描工作帶來很大難度。
2、使用一般測量方法（三坐標、二次元、卡尺等），只能獲取車燈外殼少部分?jǐn)?shù)據，曲面部分無法測量，導致獲取的數據量不完整，無法進行汽車車燈的二次設計與改良。

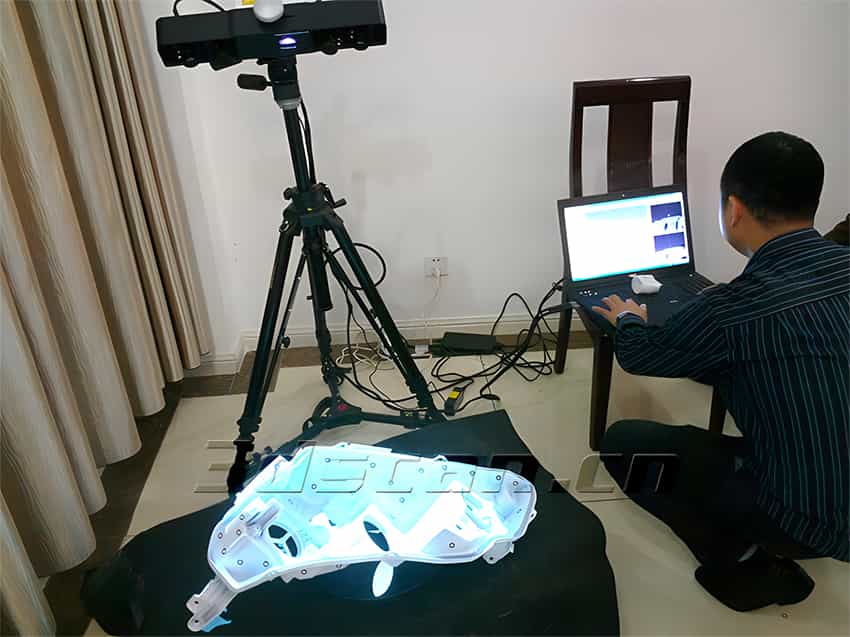

汽車前照燈外殼現場掃描圖
傳統汽車前照燈外殼是與車身設計同時進行的，完成整車裝配的三維模型。車身需要制作沖壓模具，車燈需要制作注塑模具，不同的模具制作完成后進行試模、裝配，修改各自模具，這個過程需要車燈座和車燈配合，也就是說有兩個不確定的因素，增加了修改周期和制造成本。
華朗三維技術工程師使用工業三維掃描儀HL-3DS+快速對汽車前照燈外殼進行掃描，獲取高密度點云數據，再結合專業的逆向設計軟件，將點云數據轉換為三角網格面數據，與汽車前照燈外殼數模圖進行對比分析，可快速檢測汽車前照燈外殼誤差與缺陷所在。相較于傳統的檢測方法，華朗三維有效解決企業的難題，提高企業生產效率。

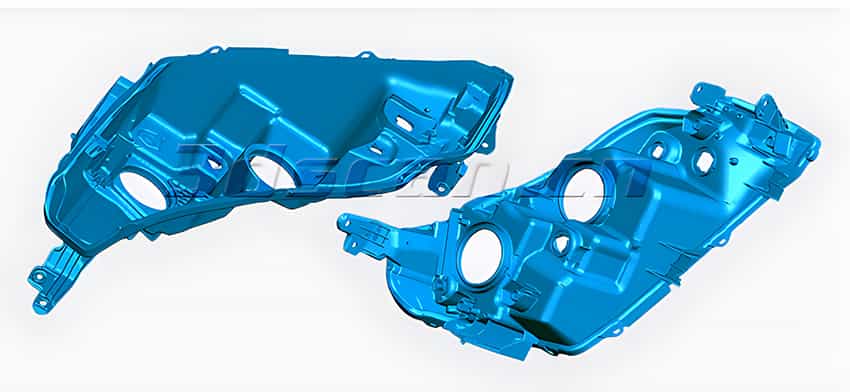

汽車前照燈外殼stl數據圖

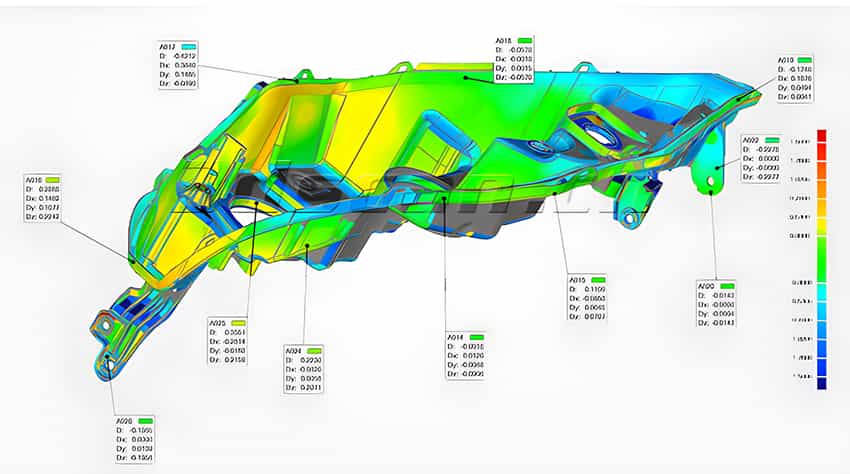

汽車前照燈外殼對比分析圖
