知名汽車零部件制造商，需要對一個汽車零部件進行逆向設計，該公司采用華朗自主研發生產的三維掃描儀，獲取了高精度的三維數據，并結合逆向工程軟件，加快了新產品的開發。
1、由于該零部件涉及到與多個零部件的連接，客戶要求的精度非常高。
2、該汽車零件具有形狀復雜，曲面變化大，孔位多等特點，采用傳統的測量方式，非常耗時，且數據不夠精確。

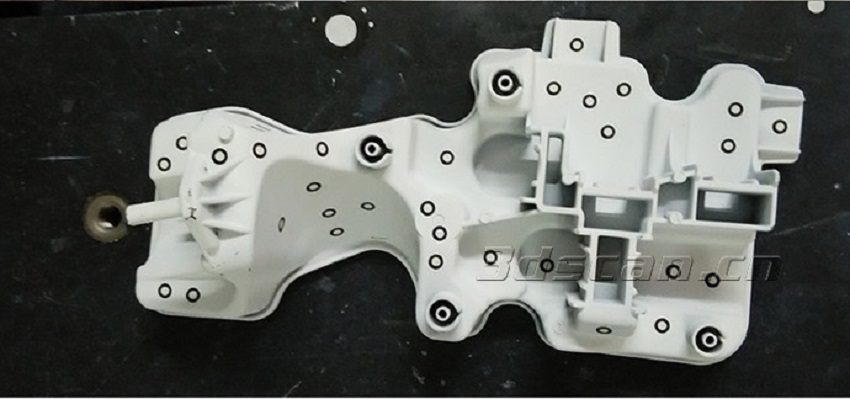

汽車零部件實物圖
針對汽車零部件形面復雜、曲率變化大、孔位多等特點，華朗三維技術工程師提出解決方案中，使用三維掃描儀HL-3DS+（快速獲取汽車發動機高精度的三維數據）+逆向設計軟件（將發動機點云數據轉換為三角網格面數據）+設計軟件中進行后期處理。
三維掃描儀（HL-3DS）采用外插法多頻相移光柵技術，編碼點校準技術與全自動拼接等技術。掃描速度快，精度高。獲取汽車零部件三維數據僅需10分鐘，數據精度高達到0.02mm。將獲取的汽車零部件數據導入三維逆向軟件中進行處理，然后再導入設計軟件中，進行汽車零件的逆向設計，加快了新產品的開發。

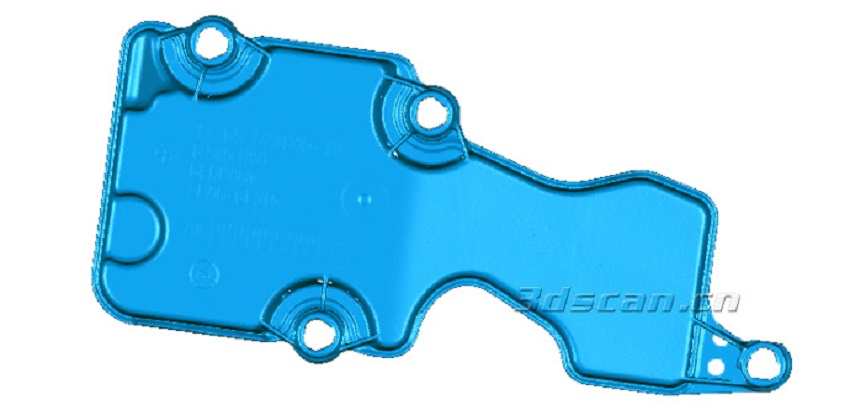

汽車零部件stl數據圖

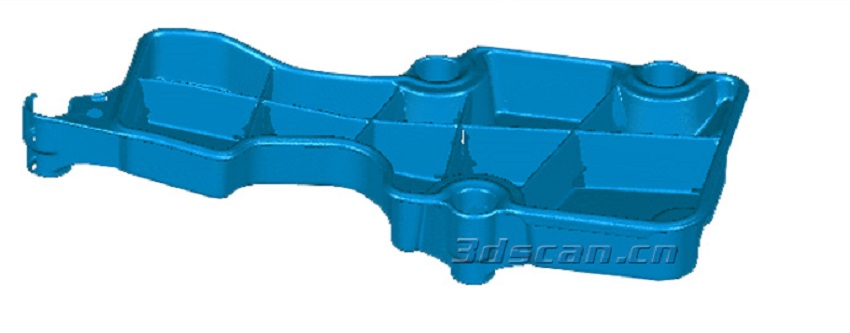

汽車零部件stl數據圖
