知名汽車零部件制造商，需要對一個汽車零部件進行逆向設計，該公司采用華朗自主研發生產的三維掃描儀，獲取了高精度的三維數據，并結合逆向工程軟件，加快了新產品的開發。
1.每款車型的踏板區域都是不同的，設計量非常大。而常規測量手段耗時長，獲取的數據量不足，難以支持汽車腳墊后續的設計與檢測。
2.要求對真車內的腳墊進行掃描，車內空間相對狹小，傳統測量方式無法操作。

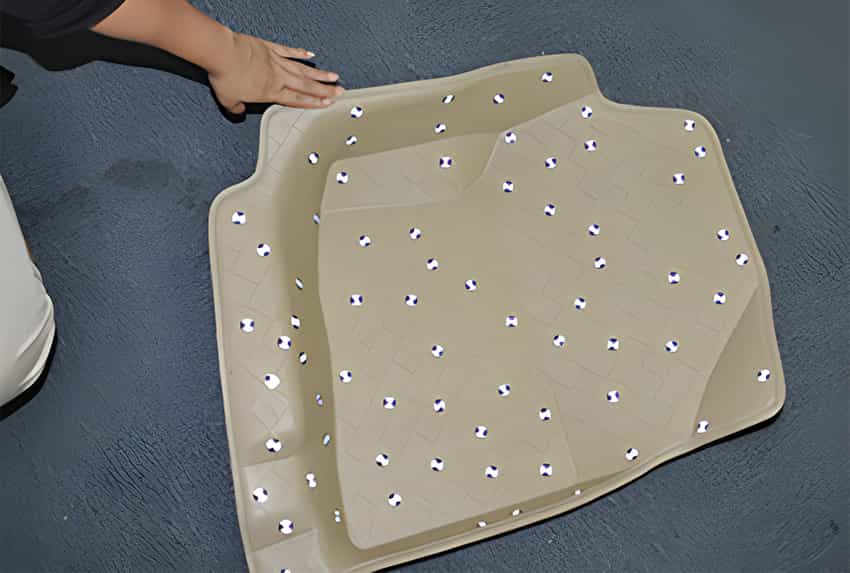

汽車腳墊掃描現場
該公司因發展需要，準備加工生產汽車內飾模具。對于汽車腳墊的生產，該公司原有的式數據獲取方式是通過人工進入汽車內部進行數據采集，此方式效率低，且獲取數據準確度不高，這樣傳統工藝生產的踏腳墊放在踏腳處時會有較大的空隙，開車過程中會由于腳墊的活動影響到剎車行為的安全性。
針對該公司所面臨的情況，華朗三維工程師使用手持式三維掃描儀HL-3DH-3M來獲取汽車腳墊數據信息，提高三維數據獲取的效率和準確度。手持式三維掃描儀HL-3DH-3M具有體積小、重量輕、操作簡便、掃描快捷、無需外接交流電源的特點。可以深入到車內狹小的空間高效快速準確地獲取汽車腳墊三維數據信息，僅需要10分鐘，數據精度達到0.05。逆向設計軟件（將汽車腳墊點云數據轉換為三角網格面數據），將獲取的將汽車腳墊三維數據，導入逆向軟件中進行后期處理，加快汽車座椅的二次設計，給其他相關部門提供可靠的參數,保證設計結果完全符合生產要求，加快了汽車腳墊的生產。

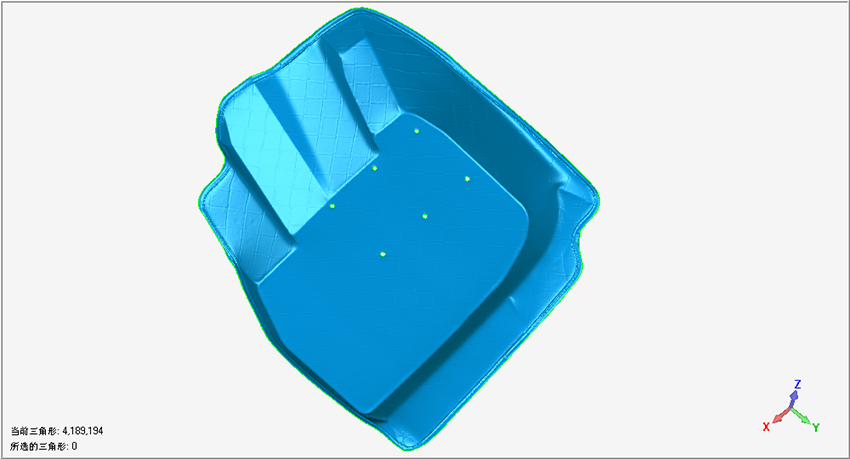

汽車腳墊stl數據圖

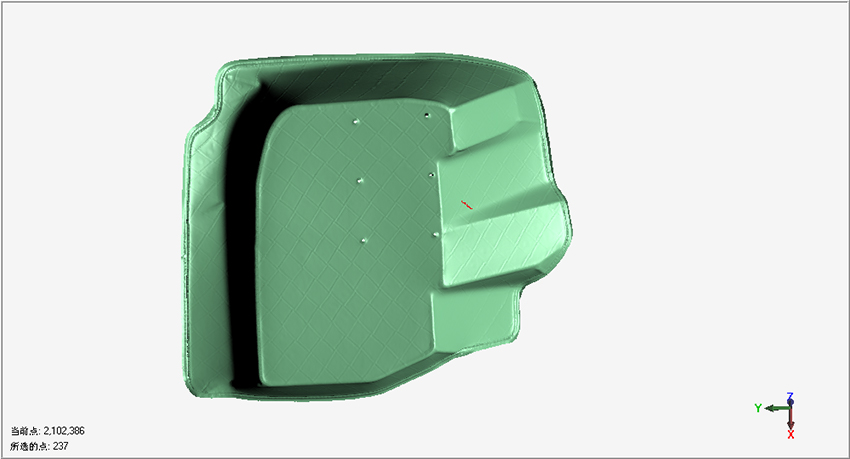

汽車腳墊點云數據圖
