某知名自行車設計和制造公司采用碳纖維材料生產自行車, 隨著碳纖維材料制造技術逐漸趨于成熟,促進了碳纖維自行車的開發研究。經過多年的發展, 碳纖維復合材料已成為高、 中檔自行車車架的主流材料, 受到了普遍消費者的歡迎。
1.由于碳纖維車架追求輕量化的設計, 導致碳纖維車架管材過薄與變形,需使用三維掃描儀進行三維檢測。
2.其次是碳纖維接頭的強度特殊的性能, 車架會采用不同的材料或工藝制造, 不同部段的連接點往往就會成為薄弱環節，使用三維掃描給研發團隊重新進行二次設計。

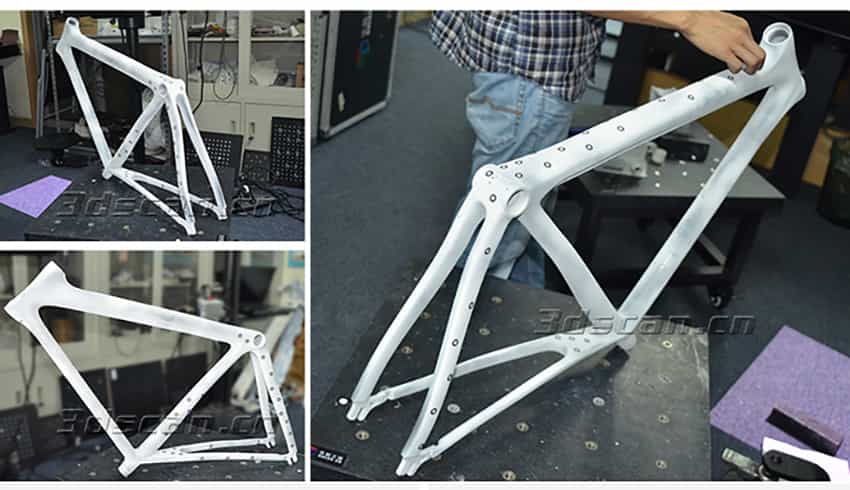

碳纖維自行車掃描現場
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
噴涂顯像劑和粘貼標志點后，使用三維掃描儀HL-3DS可快速獲取自行車車架的三維數據僅需10分鐘即可，綜合掃描精度高。最后將掃描車架的三維掃描數據導入三維逆向軟件中進行處理，將處理好的自行車架STL數據導入設計軟件中，進行自行車架的二次設計或結合檢測軟件，可對自行車架進行三維檢測需求。

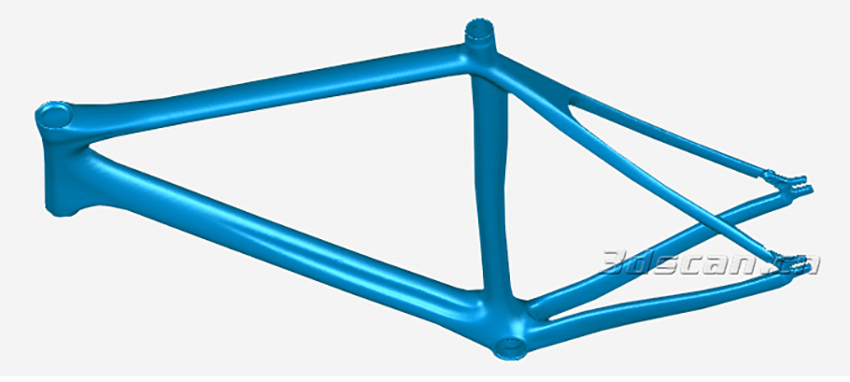

碳纖維自行車架stl數據圖

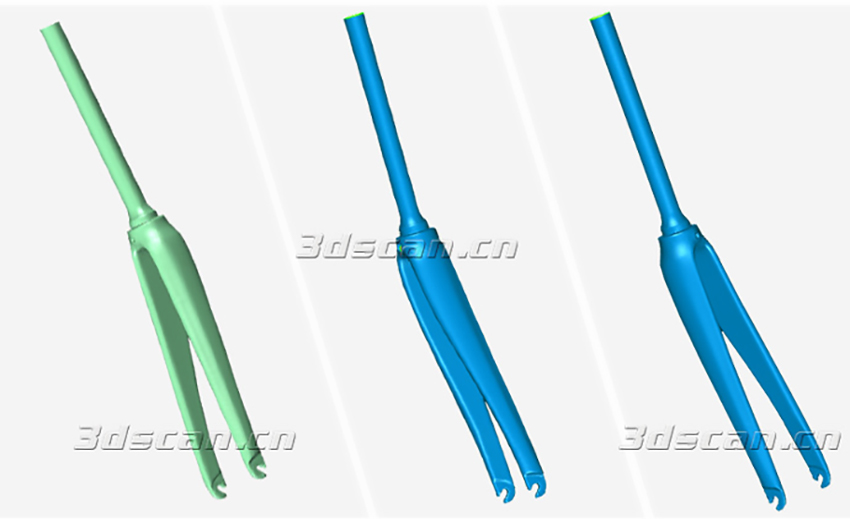

碳纖維自行車架stl數據圖
