高壓清洗機是融合了動力單元、泵體、管路與復雜外殼的一體化設備。在其新品開發、逆向設計或產品改型過程中，快速、完整地獲取整機及零部件的三維數據，是實現設計迭代與結構優化的關鍵前提。使用華朗三維掃描儀高效捕獲高壓清洗機的完整外形與關鍵結構，為其建立精準的全尺寸數字模型。

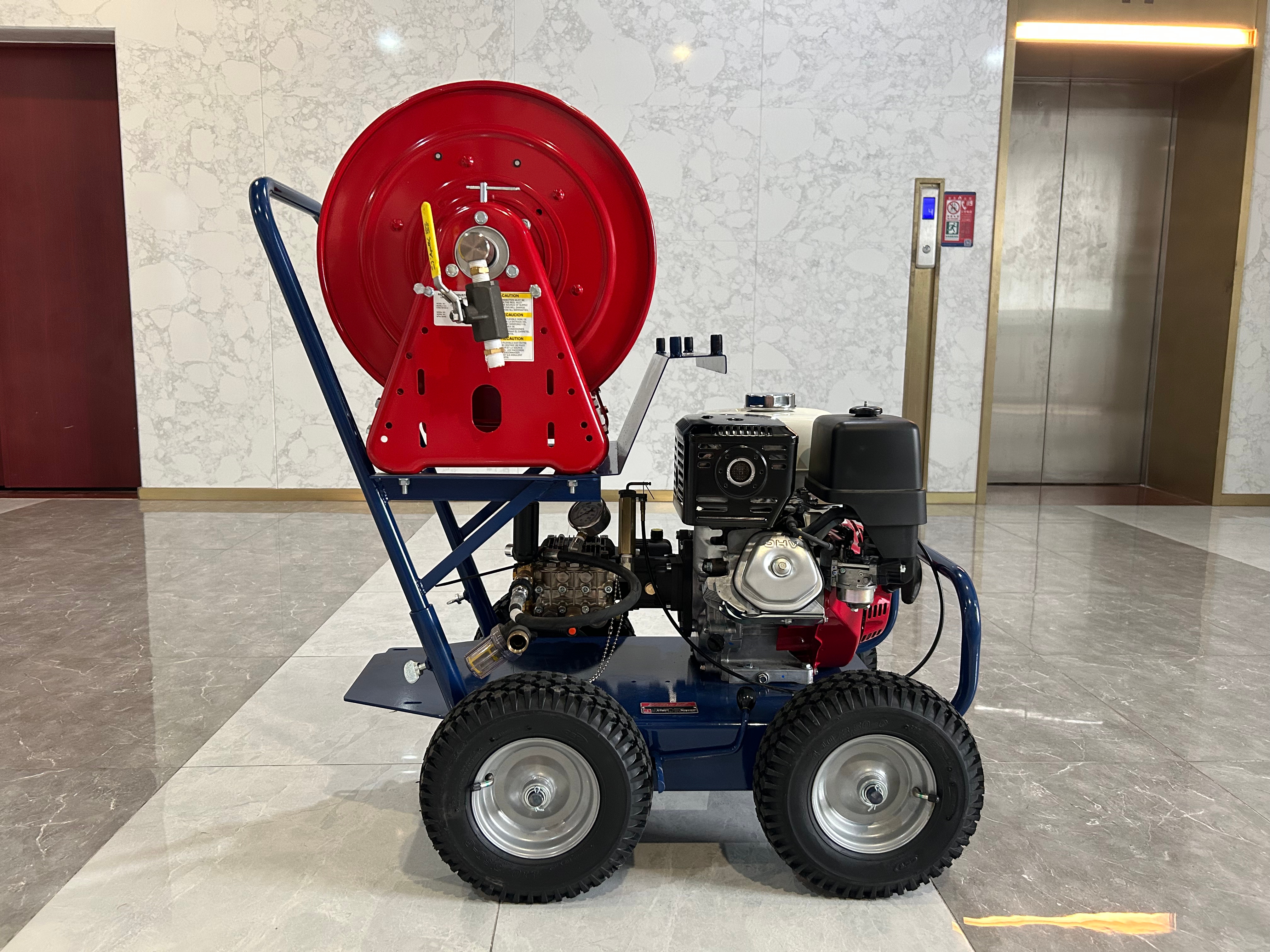

高壓清洗機實物圖1

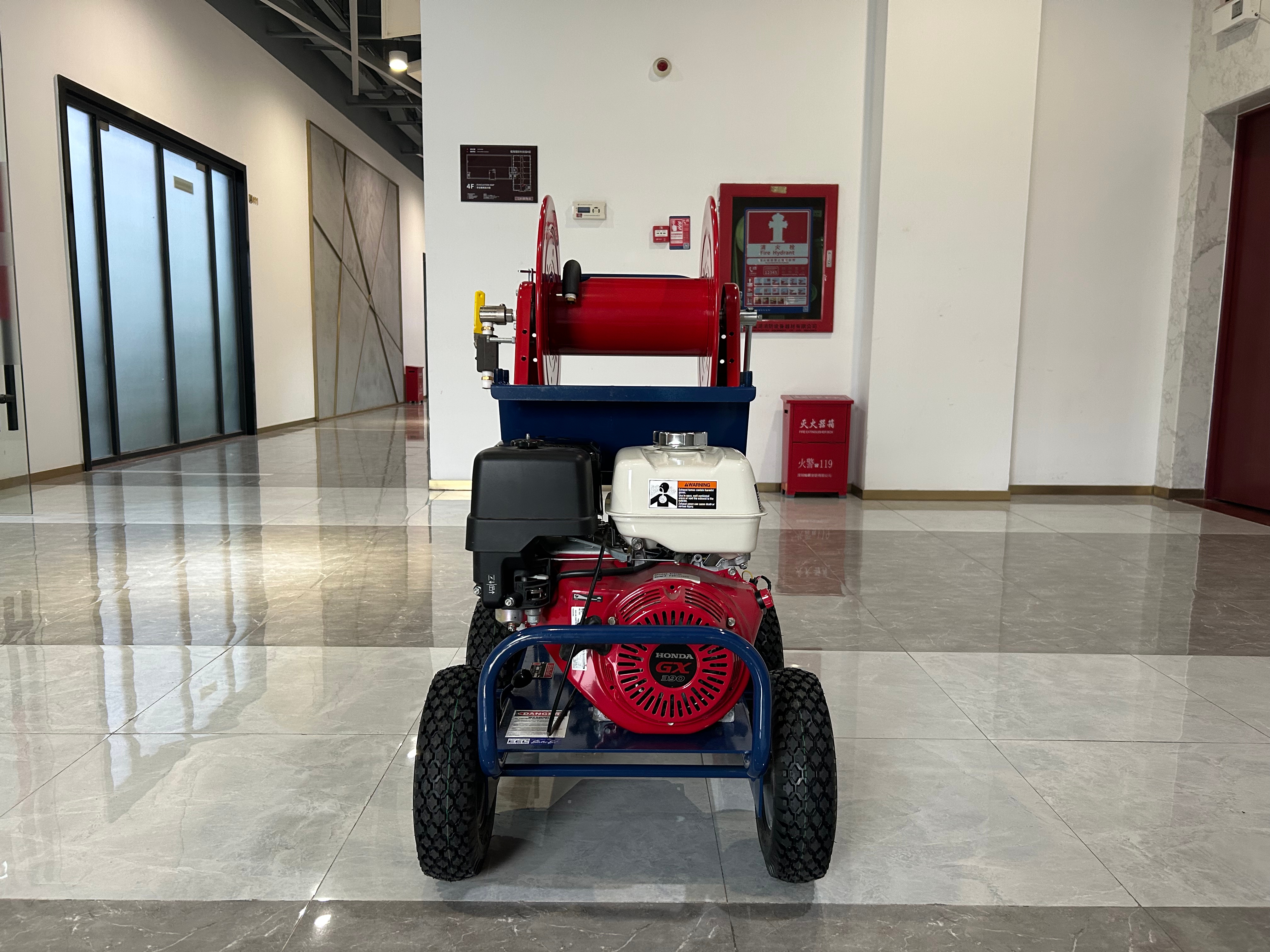

高壓清洗機實物圖2
整機包含框架、發動機、泵頭、曲軸箱等大量不規則曲面與深淺不一的腔體，傳統手工測量與三坐標測針難以觸及狹窄深孔和復雜流道，數據完整性差，若采用逐點測量方式，完成一臺包含數十個零件的整機測繪，往往需要數天甚至數周，嚴重影響項目進度。

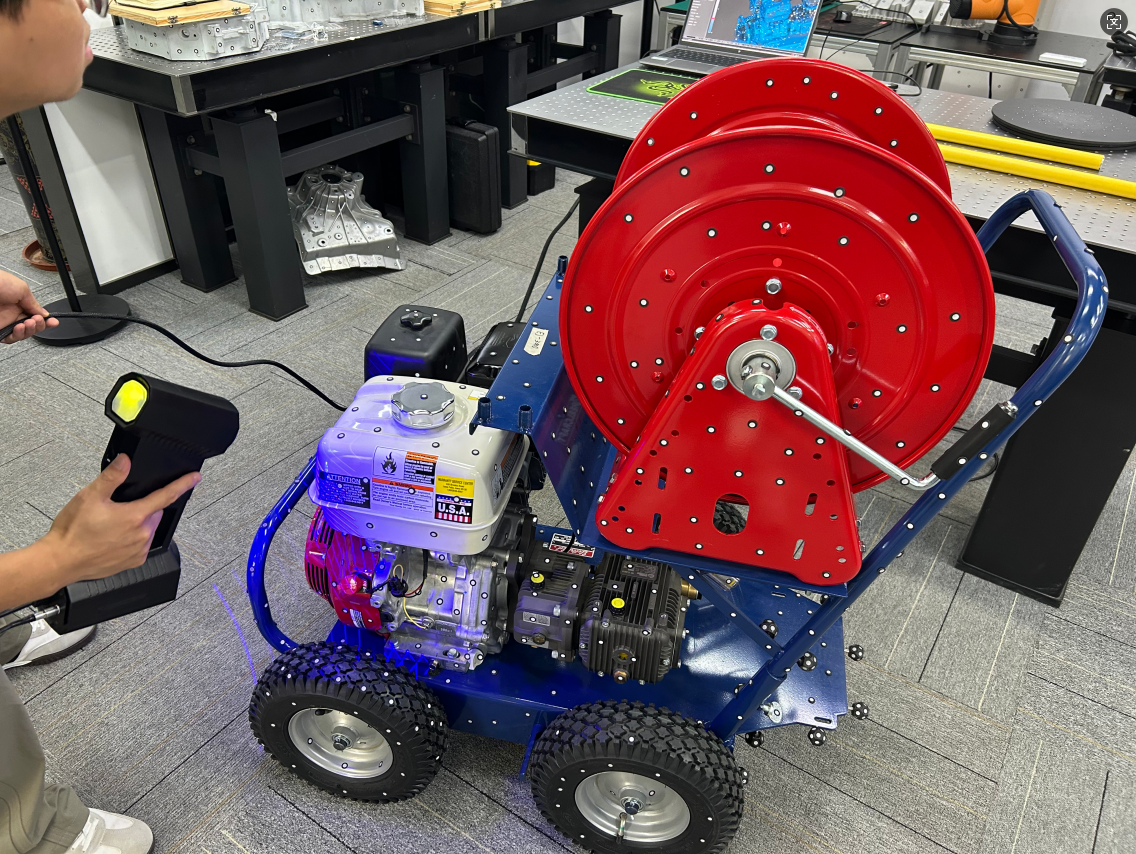

掃描現場圖
我們采用華朗三維掃描儀，以非接觸式藍光掃描技術，實現了高壓清洗機整機及關鍵部件的完整三維數據獲取。掃描儀的掃描范圍是550*600mm，搭載34條大范圍掃描模式激光線，14條精密模式和1條深孔模式激光線，即可深入泵體閥腔、槍柄內壁等狹窄部位進行精細掃描，將復雜曲面和深腔結構完整轉化為密集點云數據，單機掃描耗時僅需15-20分鐘。掃描完成的高精度三維模型可一鍵導出為STL/OBJ等通用格式，直接導入U(xiǎn)G、Pro/E、SolidWorks等主流三維設計軟件，作為逆向建模、結構分析或裝配驗證的基準數據，大大縮短了從實物到數字模型的時間周期。

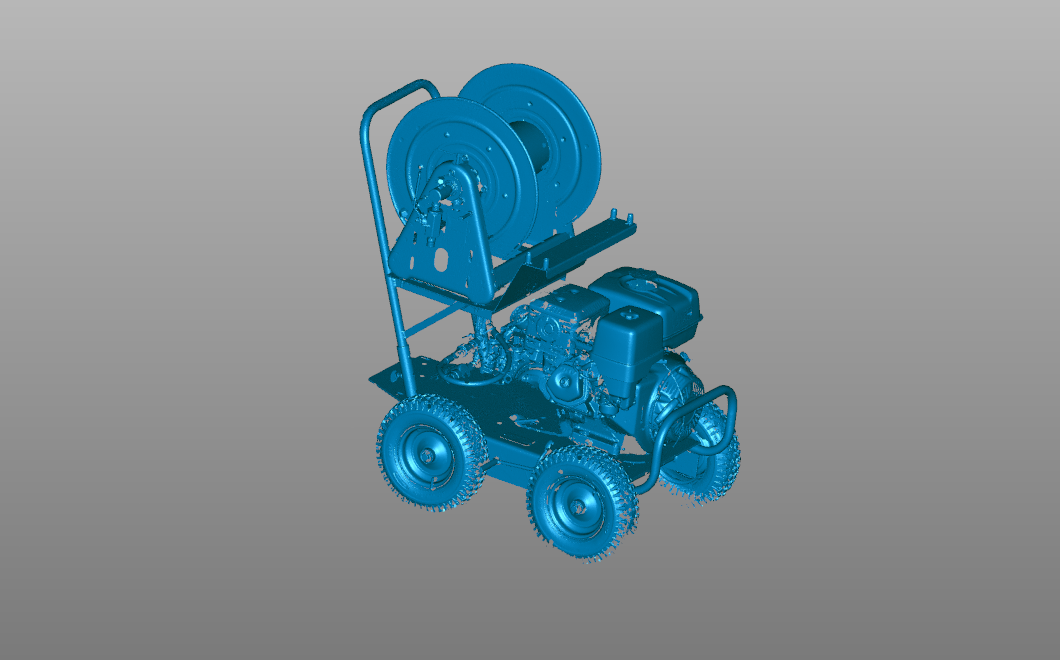

掃描stl數據

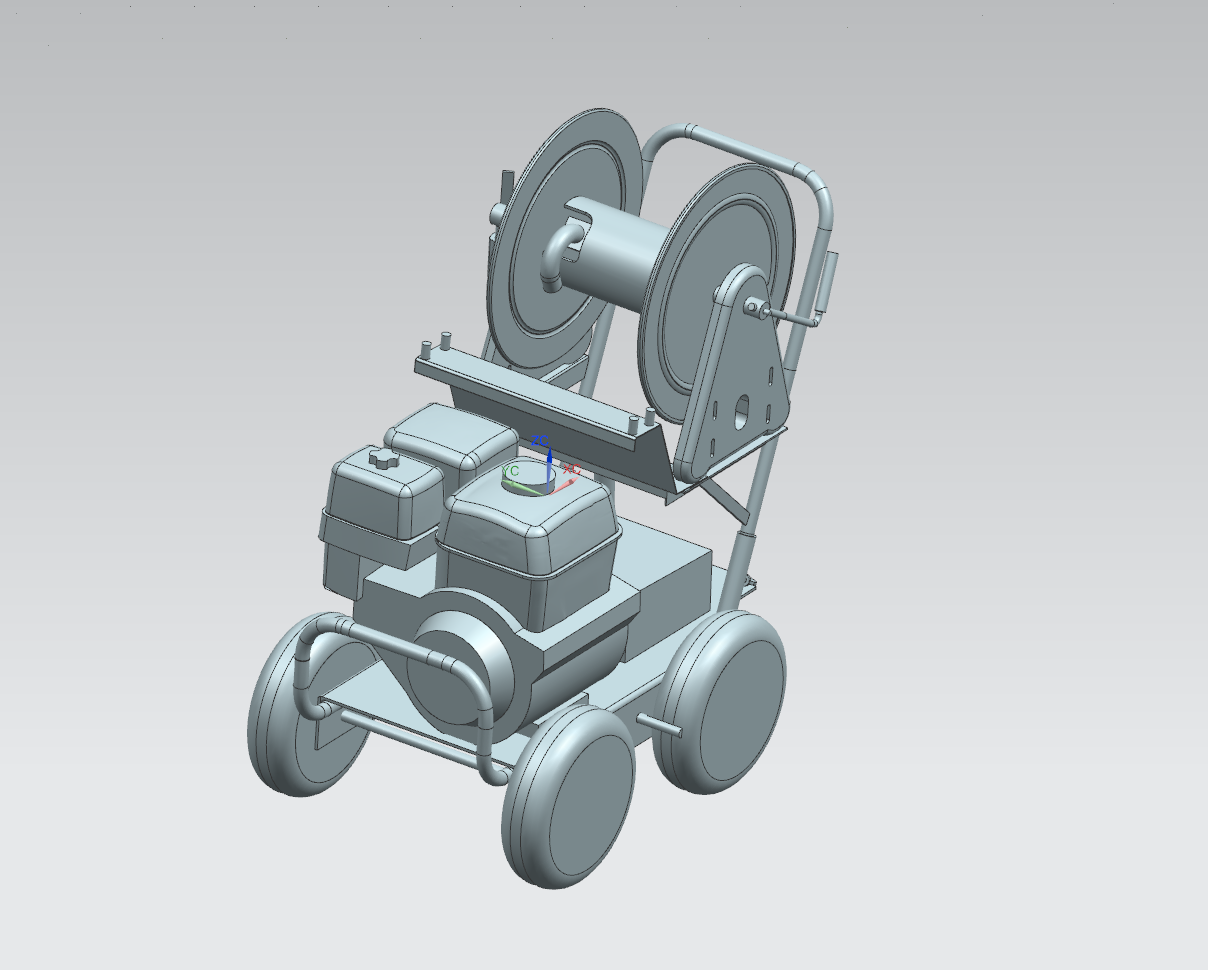

逆向stp數據
